Produktdetails:
|
| Produkt: | TFT LCD -Anzeige | Bildschirmgröße: | 13,3 Zoll (Diagonale) |
|---|---|---|---|
| Auflösung: | 1920 (H) x 1080 (V) Full HD | Helligkeit: | 2000 cd/m² (Nits), hohe Helligkeit |
| Schnittstelle: | eDP – 2 Spuren | Touchscreen (CTP): | PCAP Glas-Glas optional |
| Spitze:: | -20 °C bis +70 °C (breiter Temperaturbereich) | Betrachtungswinkel: | 89° alle Richtungen (CR > 10) |
| Farbraum: | 72 % NTSC (typisch) | Plattentyp: | a-Si TFT, normalerweise schwarz, IPS |
| Hauptanwendung: | Industrielle HMI, Medizin, POS | Einhaltung: | REACH, RoHS, Halogenfrei |
| Hervorheben: | 13.3-Zoll-TFT-LCD mit 2000 Nits,FHD-eDP-Industrieanzeige,Sonnenlicht-lesbare hohe Helligkeitsanzeige |
||
Durchbrechen Sie die Helligkeitsbarriere – 2000 Nits sonnenlichtlesbare Leistung

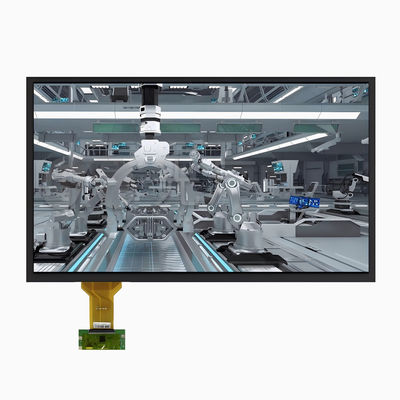

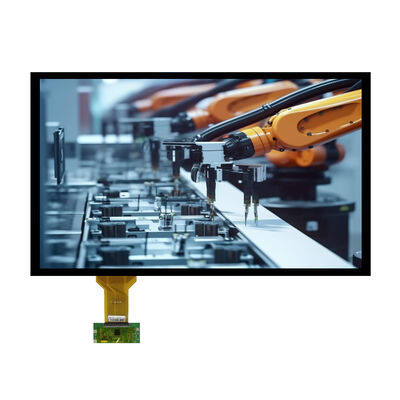

Standard-TFT-Displays arbeiten mit 200–500 Nits, was für kontrollierte Innenräume ausreichend ist, bei direkter Sonneneinstrahlung jedoch praktisch nicht mehr lesbar ist. Das SFTO1330WN-7432A-CT2 von Saef Technology Limited durchbricht diese Einschränkung und liefert eine atemberaubende typische Helligkeit von 2000 cd/m² – vier- bis zehnmal so viel wie herkömmliche Panels. Dieses 13,3-Zoll-Full-HD-Modul wurde für Ingenieure entwickelt, die keine Kompromisse bei der Sichtbarkeit im Freien, der industriellen Haltbarkeit oder der Integrationsflexibilität eingehen möchten.
Erobern Sie das Umgebungslicht mit High-Brightness-Technik
Mit 2000 Nits erzeugt dieses Display auch bei direkter Sonneneinstrahlung lebendige, gestochen scharfe Bilder. Das Kontrastverhältnis von 1000:1 sorgt für tiefes Schwarz und brillantes Weiß, während der ultraweite Betrachtungswinkel von 89° die Farbgenauigkeit und Lesbarkeit aus jeder Perspektive gewährleistet. Ob in Outdoor-Kiosken, Schiffsnavigationssystemen oder industriellen Schalttafeln – dieses Modul verwandelt anspruchsvolle Lichtverhältnisse in einen visuellen Vorteil.
Gebaut für die reale Welt – robust, zuverlässig und einsatzbereit
TDas integrierte projiziert-kapazitive Touchpanel verfügt über chemisch verstärktes Deckglas mit Bleistifthärte ≥6H, Anti-Glare-Behandlung (10 % Trübung) und Anti-UV-Oberflächenschutz. Der Touch-Controller ILI12511 unterstützt sowohl den 3,3-V- als auch den 5-V-Betrieb mit I²C-, USB- oder UART-Schnittstellen und liefert zuverlässige Touch-Leistung auch bei Nebel oder Wassertropfen auf der Oberfläche. Dieses Modul ist für den Betrieb bei -20 °C bis +70 °C und die Lagerung bei -30 °C bis +80 °C für die rauesten Umgebungen zertifiziert.
Technische Spezifikationen für die Systemintegration
| Parameter | Wert |
|---|---|
| Aktiver Bereich | 293,76 mm × 165,24 mm |
| Pixelabstand | 0,153 mm × 0,153 mm |
| Anzeigefarben | 16,7 Mio |
| Schnittstelle | eDP 2 Spuren |
| Taktfrequenz | 100–147,8 MHz |
| Bildrate | 60 Hz |
| Art der Hintergrundbeleuchtung | Kantenbeleuchtete LED |
| Spannung der Hintergrundbeleuchtung | 27V–33V (typ. 30V) |
| Hintergrundbeleuchtungsstrom | 600 mA insgesamt (300 mA pro Strang) |
| LED-Lebensdauer | 40.000 Stunden |
| Touch-Controller | ILI12511 |
| Touch-Schnittstelle | I²C / USB / UART (wählbar) |
| Berührungsspannung | 3,3V oder 5V (wählbar) |
Anpassung und technische Unterstützung
Während es sich bei diesem Modul um eine vollständige Display-Touch-Treiberlösung handelt, bietet Saef semi-kundenspezifische und vollständig kundenspezifische Optionen an, die genau Ihren Anforderungen entsprechen:
Optische Anpassung: Passen Sie Helligkeitsstufen an, entspiegeln Sie die Oberfläche oder fügen Sie eine Anti-Fingerabdruck-Beschichtung (AF) hinzu
Mechanische Modifikationen: Passen Sie die Umrissabmessungen, die FPC-Länge oder die Positionen der Montagelöcher an
Touch-Upgrades: Integrieren Sie verschiedene Touch-Controller oder unterstützen Sie die Handschuh-Touch-Funktionalität
Schnittstellenanpassung: Ändern Sie die Anzahl der eDP-Spurs oder fügen Sie LVDS-Ausgabeoptionen hinzu
Firmware-Tuning: Passen Sie die OSD-Sprache, die Farb-Engine oder die DCR-Einstellungen an
Warum 2000 Nits wichtig sind
Der Schwellenwert von 2000 Nits ist der Branchenmaßstab für echte Lesbarkeit bei Sonnenlicht. Während 1000-Nits-Displays eine teilweise Sichtbarkeit bieten, sorgen 2000 Nits für klare, störungsfreie Anzeige selbst unter der hellsten Sommersonne. Dank der fortschrittlichen LED-Hintergrundbeleuchtungstechnik liefert dieses Modul diese Leistung ohne übermäßigen Stromverbrauch oder thermische Probleme.
Von Ingenieuren für Ingenieure entwickelt.
Bei Saef arbeiten wir vom Konzept bis zur Produktion mit Ingenieurteams zusammen und stellen detaillierte technische Dokumentation, Bewertungsmuster und reaktionsschnelle Designunterstützung bereit, um sicherzustellen, dass Ihre Displaylösung im Feld einwandfrei funktioniert.
Mechanische Abmessungen
![]()
Mechanische Abmessungen des Touchscreens
![]()
Absolute Höchstbewertungen
| Parameter | Symbol | Min. | Max. | Einheit |
| Betriebstemperatur | SPITZE | +20 | +70 | ℃ |
| Lagertemperatur | TST | -30 | +80 | ℃ |
| Betriebsumgebungsfeuchtigkeit | Hop | - | 90 | %RH |
| Lagerfeuchtigkeit | Hst | - | 90 | %RH |
| Anforderung an die Wärmefreisetzung | Trls | 15 | ℃ | |
Elektrische Eigenschaften des TFT-LCD-Moduls
|
Parameter |
Symbol | Bewertungen |
Einheit |
||
| MIN | TYP | MAX | |||
| Eingangsspannung des Netzteils | VDD | 3,0 | 3.3 | 3.6 | V |
| Stromversorgungsstrom | IDD | - | - | - | mA |
|
Netzteil für LED-TreiberStromspannung |
HVDD | 2.7 | 24 | V | |
|
Netzteil für LED-TreiberAktuell |
IHVDD | 20 |
- |
mA | |
| LED-Stromverbrauch | PLED | 2.7 | W | ||
| Positive Eingangsschwellenspannung | VIT+ | +100 | mV | ||
| Negative Eingangsschwellenspannung | VIT- | -100 | mV | ||
| Differenzeingangs-Gleichtaktspannung | Vcom | Noch offen | V | ||
Eigenschaften der Hintergrundbeleuchtungseinheit
| Artikel | Symbol | MIN | TYP | MAX | EINHEIT |
Prüfen Zustand |
| Versorgungsspannung | Vf | 27 | 30 | 33 | V | Wenn=300 mAX 2 |
| Versorgungsstrom | Wenn | - | 600 | - | mA | - |
| Sperrspannung | Vr | - | - | 5 | V | 10uA |
| Verlustleistung | Pd | - | 18 | - | W | - |
| Einheitlichkeit für LCM | - | 80 | - | - | % | Wenn=600mA |
| Lebensdauer | - | 40000 | - | - | Hr | Wenn=600 mA |
| Farbe der Hintergrundbeleuchtung | Weiß | |||||
CTP-Spezifikation
| Kategorie | Parameter | Spezifikation |
|
Allgemein |
Struktur | Deckglas + DITO-Glas |
| Verstärkung der Decklinse | Chemisch verstärkt | |
| Oberflächenhärte der Abdecklinse |
≥6H (Bleistifthärte) |
|
| Lichtdurchlässigkeitsrate | ≥85 % | |
| Betriebstemperatur | -20℃ ~ +70℃, ≤85 % relative Luftfeuchtigkeit | |
| Lagertemperatur | -30℃ ~ +80℃, ≤85 % relative Luftfeuchtigkeit | |
|
Elektrisch |
Schnittstelle | IIC / USB / UART |
| Berühren Sie IC | IL12511 | |
| Versorgungsspannung (VDD) |
3,3 V oder 5 V (wählbar) |
|
|
Wirtswiderstand (SDA/SCL) |
Konfigurierbar auf der Hauptplatine |
|
| Umweltfreundlich | Betriebsbedingungen | Funktionell bei Nebel/Oberflächenwasser |
|
Oberfläche Eigenschaften |
Oberflächentinte | Anti-UV |
| Oberflächenbehandlung | Blendfrei (Trübung: 10 %) | |
| LCD-TP-Laminierung | OCA (Optisch klarer Klebstoff) | |
| Einhaltung | Materialstandards | RoHS- und Halogenfrei-konform |
