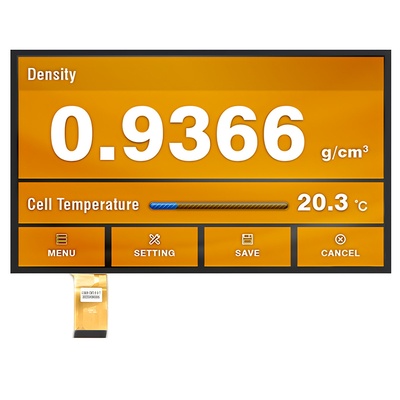

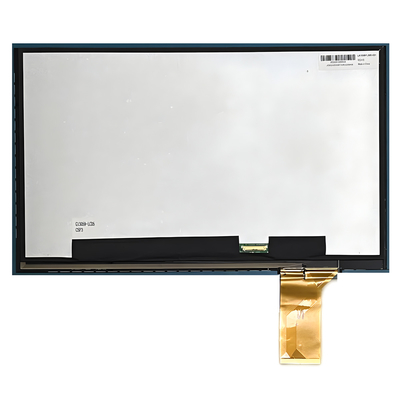

OCA Kapazitive PCAP 13,3-Zoll TFT-LCD-Modul HD 1920x1080 Dot EDP 30-Pin-Schnittstelle

OCA Kapazitive PCAP 13,3-Zoll TFT-LCD-Modul HD 1920x1080 Dot EDP 30-Pin-Schnittstelle
OCA Kapazitive PCAP 13,3-Zoll TFT-LCD-Modul HD 1920x1080 Dot EDP 30-Pin-Schnittstelle OCA Kapazitive PCAP 13,3-Zoll TFT-LCD-Modul HD 1920x1080 Dot EDP 30-Pin-Schnittstelle OCA Kapazitive PCAP 13,3-Zoll TFT-LCD-Modul HD 1920x1080 Dot EDP 30-Pin-Schnittstelle

Großes Bild :  OCA Kapazitive PCAP 13,3-Zoll TFT-LCD-Modul HD 1920x1080 Dot EDP 30-Pin-Schnittstelle

Produktdetails:
Herkunftsort: ShenZhen / China
Markenname: SAEF
Zertifizierung: ISO9001 / ISO14000
Modellnummer: SFTO1330XC-7119A-CT
Zahlung und Versand AGB:
Min Bestellmenge: 3 Stück
Preis: Negotiable.
Verpackung Informationen: Standardpaket für die Ausfuhr
Lieferzeit: 1-5 Wochen
Zahlungsbedingungen: L/C, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit: 3000 000 Stück pro Monat

OCA Kapazitive PCAP 13,3-Zoll TFT-LCD-Modul HD 1920x1080 Dot EDP 30-Pin-Schnittstelle

Beschreibung
Schlüsselwörter: 13.3 Zoll PCAP TFT-Modul Entschließung: Pixel 1920*1080
LCD-Schnittstelle: EDV Oberflächenhelligkeit: 1000 cd/m2
Berührungsbildschirm: CTP (projektiver kapazitiver Touchscreen) CTP-Schnittstelle: USB-Stick
Aktivbereich: 293.76 x 165,24 (mm) Betriebstemperatur.: -10°C bis +60°C
Speichertemperatur.: -20℃ zu +60℃ Anzeigetypen: IPS-Vollsichtwinkel
Oberflächenbehandlung: Dunst 25%, 3H Kontrastverhältnis: 1000
Anzeige Farbe: 16,7 M Lebensdauer der LED: 30.000 Stunden
Bescheinigung: Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 Einhaltung der Vorschriften: REACH- und RoHS-konform
Hervorheben:

13.3-Zoll-TFT-LCD-Modul

,

HD TFT-LCD-Modul

,

Modul für LCDs mit einer Breite von 1920 x 1080 tft

** Datenblatt herunterladen **

SFTO1330XC-7119A10CT Specification.pdf





13,3 Zoll eDP TFT mit OCA PCAP Produktbeschreibung


SFTO1330XC-7119A10CT ist ein hochauflösendes 13,3-Zoll-TFT-LCD-Anzeigemodul mit einer Auflösung von 1920 x 1080 Pixeln und PCAP-Touch-Funktionalität. Dieses hochauflösende TFT-LCD-Anzeigemodul verfügt über einen integrierten TC2055G-Treiber-IC und unterstützt die eDP-Schnittstelle. Mit Außenmaßen von 307,55 x 185,62 x 4,58 mm (mit Touch) und einer aktiven Bereichsgröße von 293,76 x 165,24 mm nutzt es IPS-Technologie, um einen größeren Betrachtungswinkel von 80 Grad in alle Richtungen zu bieten (Links: 80 / Rechts: 80 / Nach oben: 80 / Nach unten: 80).



Mit einem hohen Kontrastverhältnis von 1000:1 (typischer Wert) und einer Helligkeit von 1000 Nits (typischer Wert) sorgt dieses Modell für lebendige und klare Bilder und verbessert so das Benutzererlebnis. Darüber hinaus verfügt das Modul über ein projiziert-kapazitives Touchpanel (PCAP) mit ILI2511-IC, das USB- und I2C-Schnittstellen sowie 10-Punkt-Touch unterstützt, was seine Benutzerfreundlichkeit und Funktionalität weiter erhöht.



Dieses Modul arbeitet in einem Spannungsbereich von 3,0 V bis 3,6 V (typischer Wert: 3,3 V) und ist so konzipiert, dass es verschiedenen Umgebungsbedingungen standhält. Seine Betriebstemperatur reicht von -10 °C bis +60 °C, während die Lagertemperatur von -20 °C bis +60 °C reicht, wodurch er für ein breites Anwendungsspektrum geeignet ist. Von Industriemaschinen und -geräten bis hin zu HMI-Systemen (Human-Machine Interface), POS-Terminals (Point of Sale) und Verkaufssystemen für den Außenbereich bietet dieses hochauflösende TFT-LCD-Anzeigemodul hervorragende Leistung und Zuverlässigkeit.



Merkmale

Eigenschaften

Größe 13,3 Zoll
Auflösung 1920 (horizontal) x 1080 (vertikal)
Schnittstelle eDP1.2/2,7 Gbit/s/2 Lane
Verbindungstyp 20455-030E-76 (I-PEX)
Farbtiefe 16,7 Mio
Technologietyp Da ich
Spez. anzeigen Pixelabstand (mm) 0,153 x 0,153
Pixelkonfiguration Vertikaler RGB-Streifen
Anzeigemodus Normalerweise Schwarz
TP-Treiber-IC ILI2511
LCD-Oberflächenbehandlung Blendschutzbeschichtung:(3H)
Blickrichtung U/D/L/R:85/85/85/85
Kontrastverhältnis 250 (TYP.)
Farbskala 72 %
Leuchtdichte (cd/m2) 1000 (TYP.)
Stromverbrauch

LCD: 1,8 (W) (max.) (weißes Muster)
BL: Einzelheiten siehe unten

LED-Nummern 50 LEDS
Gewicht (g) -

Mechanisch

Umriss (B x H x T) (mm) 307,55 x 185,62 x 7,25 mm
Sichtfeld des TP-Objektivs (mm) -
LCM (B x H x T) (mm) 305,19 x 177,69 x 2,58 mm
Aktive LCD-Fläche (mm) 293,76 x 165,24
Mit/Ohne TSP Mit TSP




13,3 Zoll eDP TFT mit OCA PCAP Produktzeichnung
OCA Kapazitive PCAP 13,3-Zoll TFT-LCD-Modul HD 1920x1080 Dot EDP 30-Pin-Schnittstelle 0

OCA Kapazitive PCAP 13,3-Zoll TFT-LCD-Modul HD 1920x1080 Dot EDP 30-Pin-Schnittstelle 1



Pin-Definition anzeigen


Terminal

Symbol

Funktionen

1

NC

Keine Verbindung

2

H-GND

Boden

3

LAN1 N

Komplementsignalverbindung _Lane1

4

LAN1 P

Echte Signalverbindung _Lane1

5

H-GND

Boden

6

LAN0_N

Komplementsignalverbindung _Lane0

7

LAN0_P

Echte Signalverbindung _Lane0

8

H-GND



9

AUXP

True Signal Link _Auxiliry-Kanal

10

AUXN



11

H-GND

Boden

12

LCD_VCC

Netzteil, 3,3 V (typ.)

13

LCD_VCC



Netzteil, 3,3 V (typ.)

14

BIST

Aktivierung des Panel-Selbsttests

15

H_GND

Boden

16

H_GND

Boden

17

HPD

HPD-Signalpin (Hot Plug Detect).

18

BL_GND

Hochgeschwindigkeitsgelände

19

BL_GND

Hochgeschwindigkeitsgelände

20

BL_GND

Hochgeschwindigkeitsgelände

21

BL_GND

Hochgeschwindigkeitsgelände

22

BL EN

Hintergrundbeleuchtung ein/aus. Steuerstift

23

BL-PWM

PWM-Dimmung der Hintergrundbeleuchtung

24

NC

Keine Verbindung

25

NC

Keine Verbindung

26

BL PWR

Leistung der Hintergrundbeleuchtung

27

BL PWR

Leistung der Hintergrundbeleuchtung

28

BL PWR

Leistung der Hintergrundbeleuchtung

29

BL PWR

Leistung der Hintergrundbeleuchtung

30

NC

Keine Verbindung




Elektrische Spezifikationen


Parameter

Min.

Typ.

Max.

Einheit

Bemerkungen

Oberflächenhelligkeit

  800 1000   cd/m2

Stromversorgungsspannung

VDD

3,0

3.3



V

Hinweis 1

Zulässige Eingangswelligkeitsspannung

VRF

-

-

100

mV

Bei VDD = 3,3 V

Stromversorgungsstrom

IDD

-



-

mA

Hinweis1

Differenzeingangsspannung

VID



-

1320

mV



Stromverbrauch



0,9



W

Hinweis1



-

4

-

W

Hinweis2



-

4.9

-

W





Optische Spezifikationen



Artikel Symbol Zustand Spezifikationen Einheit
Min. Typ. Max.
Kontrastverhältnis CR



O=0 Grad

700 1000
Leuchtdichte von Weiß YLI   1000   cd/m²
Ansprechzeit TR+TF   30 35 MS







Chromatizität

Rot XR   (0,642)
YR   (0,333)
Grün Xg   (0,301)
Yg   (0,621)
Blau XB   (0,153)
YB   (0,055)
Weiß Xw   (0,313)
Yw   (0,329)



Betrachtungswinkel

Hor. ①1 (3 Uhr)



Zentrum CR≥10

80 85



Grad

①2 (9 Uhr) 80 85
Ver. θ2 (12 Uhr) 80 85
θ1 (6 Uhr) 80 85
NTSC-Verhältnis   %   65 72   %

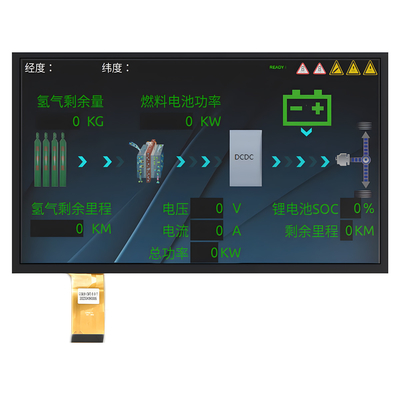

13,3 Zoll eDP TFT mit OCA PCAP Produktbild
OCA Kapazitive PCAP 13,3-Zoll TFT-LCD-Modul HD 1920x1080 Dot EDP 30-Pin-Schnittstelle 2
OCA Kapazitive PCAP 13,3-Zoll TFT-LCD-Modul HD 1920x1080 Dot EDP 30-Pin-Schnittstelle 3OCA Kapazitive PCAP 13,3-Zoll TFT-LCD-Modul HD 1920x1080 Dot EDP 30-Pin-Schnittstelle 4

ZUVERLÄSSIGKEITSTEST

Testgegenstand

Testbedingung

Inspektion nach dem Test
Hochtemperaturbetrieb 60℃ für 96 Stunden

Nach Abschluss der Tests müssen die getesteten LCD-Proben vor der Funktions- und Sichtprüfung mindestens 2–4 Stunden lang in einer Umgebung mit normaler Innentemperatur und Luftfeuchtigkeit platziert werden. Die Proben dürfen folgende Mängel nicht aufweisen:
1. Schlechte Funktionalität, wie z. B. fehlende Anzeige, abnormale Anzeige, starke Lichtexplosion usw. 2. Es sind keine Polarisationsfolienblasen, OCA-Blasen oder andere Mängel im Erscheinungsbild vorhanden.

2. Jedes getestete Modul kann nur für eines der Testprojekte verwendet werden

Betrieb bei niedrigen Temperaturen 0℃ für 96 Stunden
Hochtemperaturlagerung 60℃ für 96 Stunden
Lagerung bei niedrigen Temperaturen -10℃ für 96 Stunden
Hochtemperaturbetrieb, Luftfeuchtigkeitsbetrieb 60℃, 90 % RH für 72 Stunden
Thermoschock -10℃(30min) ~+25℃(5min)~ +60℃(30min) für 10 Zyklen
Vibrationstest (kein Betrieb)

Frequenz: 10 ~ 55 Hz Amplitude: 1,0 mm Sweep-Zeit: 11 Min

Testzeitraum: 6 Zyklen für jede Richtung von X, Y, Z

Statischer Elektrizitätstest Berührung ±4KV, Luftberührung ±8KV
