Produktdetails:
|
| Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
|---|---|---|---|
| Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
| Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
| Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
| Power Consumption: | 31 W (Typical) | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
| Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
| Hervorheben: | FHD TFT LCD Modul für industrielle Anwendungen,17,3" FHD TFT LCD Modul |
||
Helle Helligkeit 17,3" FHD TFT LCD Modul - SFTO1730RX-7332AN
Das SFTO1730RX-7332AN ist ein Hochleistungs-17,3" Full HD (1920 x 1080) TFT LCD Modul, das für industrielle, kommerzielle und Outdoor-Anwendungen konzipiert wurde. Mit einer beeindruckenden Helligkeit von 800 cd/m² gewährleistet dieses Modul eine klare Sichtbarkeit auch bei direkter Sonneneinstrahlung und ist somit ideal für Umgebungen mit hohem Umgebungslicht.
Technische Daten
| Parameter | Wert |
|---|---|
| Bildschirmgröße | 17,3" Diagonale (17,25") |
| Aktive Fläche | 381,888 mm (H) x 214,812 mm (V) |
| Pixelabstand | 0,1989 mm (pro Triade) |
| Oberflächenbehandlung | Hartbeschichtet (3H), Anti-Glare |
| Hintergrundbeleuchtungstyp | LED mit einstellbarer Helligkeit |
| Eingangsspannung | 3,3 V (Logik/LCD-Ansteuerung) |
| Eingangsspannung der Hintergrundbeleuchtung | 12 V DC |
| Gewicht | 1080 g (typisch) |
| Abmessungen | 403 mm (H) x 240 mm (V) x 12,5 mm (T) |
Wir bieten technischen Support, zertifizierte Dokumentation und 24/7 Kundenservice, um den Erfolg Ihres Projekts sicherzustellen.
Außenabmessungen
![]()
Spezifikation der Hintergrundbeleuchtung
| Pin-Nr. | Symbol | Beschreibung |
| 1 | VCC | Versorgungsspannung +12V |
| 2 | VCC | Versorgungsspannung +12V |
| 3 | ON/OFF | Ausgabefreigabesignal |
| 4 | DIM | Dimm-Signal |
| 5 | GND | Masse |
| 6 | GND | Masse |
Elektrische Eigenschaften
| Parameter | Symbol | Werte | Einheit | ||||
| Min | Typ | Max | |||||
| Versorgungsspannung | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
| Versorgungsstrom | IBL | - | 2.16 | 2.53 | A | ||
| Einschaltstrom | In-rush |
- |
- |
(TBD) | A | ||
| Leistungsaufnahme | PBL | - | 26 | 35 | W | ||
|
Eingangsspannung für Steuerungssystem Signale |
Ein/Aus | Ein | V ein | 2.5 | - | 5.5 | Vdc |
| Aus | V aus | -0.3 | 0.0 | 0.5 | Vdc | ||
| Helligkeitsanpassung | ExtVBR-B | 30 | - | 100 | % | ||
| 30 | - | 100 | % | ||||
| ExtVBR-B Frequenz | fPWM | 500 |
- |
1500 | Hz | ||
| Puls-Tastverhältnis (PWM) | High Level | 2.5 | - | 5.5 | Vdc | ||
| Low Level | 0.0 | - | 0.5 | Vdc | |||
| Lebensdauer | 30.000 | 50.000 | Std. | ||||
Schnittstellen-Pin-Definition
| Pin# | Signalname | Pin# | Signalname |
| 1 | RxOIN0- | 2 | RxOIN0+ |
| 3 | RxOIN1- | 4 | RxOIN1+ |
| 5 | RxOIN2- | 6 | RxOIN2+ |
| 7 | VSS | 8 | RxOCLKIN- |
| 9 | RxOCLKIN+ | 10 | RxOIN3- |
| 11 | RxOIN3+ | 12 | RxEIN0- |
| 13 | RxEIN0+ | 14 | VSS |
| 15 | RxEIN1- | 16 | RxEIN1+ |
| 17 | VSS | 18 | RxEIN2- |
| 19 | RxEIN2+ | 20 | RxECLKIN- |
| 21 | RxECLKIN+ | 22 | RxEIN3- |
| 23 | RxEIN3+ | 24 | VSS |
| 25 | VSS | 26 | VSS |
| 27 | VSS | 28 | VDD |
| 29 | VDD | 30 | VDD |
| Artikel | Einheit | Bedingungen | Min. | Typ. | Max. |
|
Betrachtungswinkel |
[Grad] |
Horizontal (Rechts) CR = 10 (Links) |
70 70 |
80 80 |
- |
|
Vertikal (Oben) CR = 10 (Unten) |
50 70 |
60 80 |
- |
||
| Leuchtdichtegleichmäßigkeit | [%] | 13 Punkte | 75 | 80 | - |
|
Optische Reaktionszeit |
[msec] |
Anstieg | - | 37 | 50 |
| Abfall | - | 3 | 10 | ||
| Anstieg + Abfall | - | 40 | 60 | ||
|
Farbe / Chromatizitäts Koordinaten (CIE 1931) |
Rot x | 0.59 | 0.64 | 0.69 | |
| Rot y | 0.3 | 0.35 | 0.4 | ||
| Grün x | 0.27 | 0.32 | 0.37 | ||
| Grün y | 0.57 | 0.62 | 0.67 | ||
| Blau x | 0.1 | 0.15 | 0.2 | ||
| Blau y | 0 | 0.05 | 0.1 | ||
| Weiß x | 0.25 | 0.30 | 0.35 | ||
| Weiß y | 0.26 | 0.31 | 0.36 | ||
|
Weiße Leuchtdichte (Bei LED=100mA) |
[cd/m2 ] | 700 | 800 |
- |
|
| Kontrastverhältnis | 500 | 600 | - | ||
| NTSC | % | 72 |

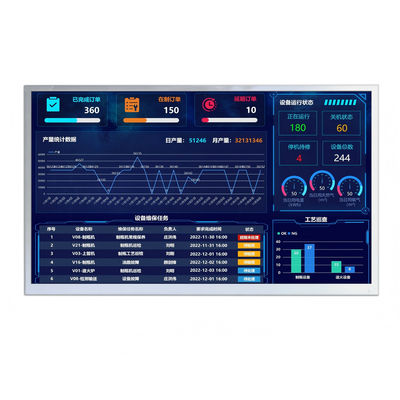

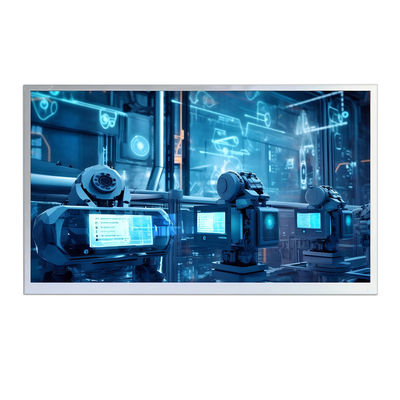

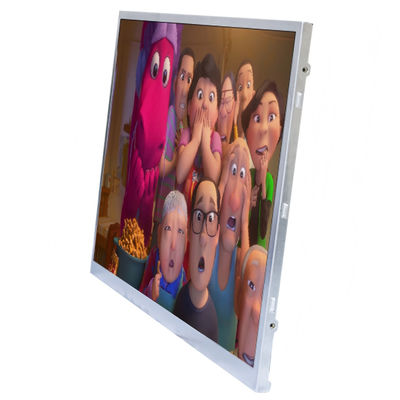

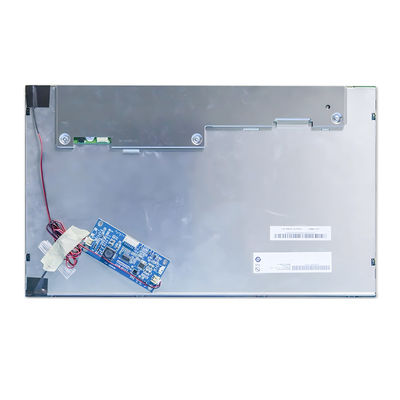

Produktbild
![]()
![]()
![]()
