Produktdetails:
|
Helle: | 1000 cd/m² (Sonnenlicht-Lesbarkeit) | Bildschirmgröße: | 13,3-Zoll Diagonale |
---|---|---|---|
Auflösung: | 1920×1080 Pixel (RGB-Streifen) | Speichertemperatur.: | -20 °C bis +70 °C |
Betriebstemperatur.: | -30°C bis +80°C | Berührungstechnologie: | Kapazitives Berührungsteil |
Schnittstelle: | 2-spurige eDP 1,2 (2,7 Gbps) | Farbspektrum: | 72% NTSC |
Aus welchen Blickwinkeln: | 85°/85°/85°/85° | Lebensdauer der Hintergrundbeleuchtung: | 50,000 Stunden (LED, @25°C) |
Oberflächenbehandlung: | AG/AR/AF-Beschichtungen (Auswahl) | Kontrastverhältnis: | 800:1 (Typisch) |
Oberflächenhärte: | ≥6H (Entspiegelt, Haze 10%) | IC Options: | EETI, ILITEK, Cypress, Goodix |
Umweltschutzresistenz: | Betrieb bei Nebel/Flächenfeuchtigkeit | Einhaltung der Vorschriften: | RoHS, Halogenfrei, ISO 9001/14001 (EU/US zertifiziert) |
Hervorheben: | eDP-Schnittstellen TFT-LCD-Display-Modul,Industrielles TFT-LCD-Display-Modul,Industrielles TFT-LCD-Display-Modul |
Branchenführendes 1000-nits-TFT-Display für extreme Sichtbarkeit
Das SFTO1330SM-7208A3CT2 definiert die Hochhelligkeitsleistung mit einer außergewöhnlichen Leuchtdichte von 1000 cd/m² neu, konzipiert für kritische Anwendungen in Nordamerika und Europa. Ideal für Outdoor-Kioske, industrielle HMI und medizinische Geräte, liefert dieses 13,3-Zoll-FHD-TFT-LCD-Modul unübertroffene Klarheit bei direkter Sonneneinstrahlung oder Umgebungen mit hoher Helligkeit. Mit einem robusten kapazitiven Touchscreen (handschuhkompatibel) und einem ultraweiten Betriebstemperaturbereich (-20°C bis +70°C) erfüllt es strenge EU/US-Industriestandards.
Kerninnovationen
Lesbarkeit bei Sonnenlicht: 1000 nits Helligkeit + 72 % NTSC-Farbraum für lebendige Bilder bei schwierigen Lichtverhältnissen.
Industrietauglicher Touch: Entspiegeltes Deckglas (6H Härte), unterstützt den Betrieb bei Nebel/Kondensation (IP65-äquivalente Robustheit).
Hochgeschwindigkeitskonnektivität: 2-Lane-eDP-1.2-Schnittstelle (2,7 Gbit/s) gewährleistet eine verzögerungsfreie Datenübertragung für Echtzeit-Steuerungssysteme.
50.000-Stunden-Hintergrundbeleuchtung: Energieeffiziente LEDs mit PWM-Dimmung (100 Hz–1,6 kHz) reduzieren den Stromverbrauch um 40 % im Vergleich zu CCFL.
Plug & Play-Integration: Unterstützt 3,3 V Logikstrom + 12 V/24 V Hintergrundbeleuchtungseingang, kompatibel mit HDMI 2.0-Treiberkarten (im Datenblatt enthalten).
Technische Überlegenheit für EU/US-Märkte
Optische Exzellenz: 85° Betrachtungswinkel, 800:1 Kontrastverhältnis und <35 ms Reaktionszeit für eine flüssige Videowiedergabe.
Bereit für extreme Umgebungen: Funktioniert bei -20°C (Gefrierbedingungen) bis +70°C (Fabrikhallen), mit 72-Stunden-Feuchtigkeits-/Temperaturschock-Zertifizierung.
Kein Compliance-Risiko: RoHS-, halogenfrei, ISO 9001/14001-zertifiziert – vollständig konform mit europäischen EMV- und US-FCC-Richtlinien.
Kompakt & langlebig: Schlankes 5,2-mm-Profil, stoßfestes Design und EMI-abgeschirmte I-PEX-Anschlüsse.
Zielanwendungen
Outdoor-Zahlungsterminals (POS/Kioske)
Industrielle Bedienfelder (Automatisierung, Robotik)
Medizinische Bildgebungsgeräte
Unterhaltung im Transportwesen (Busse, Züge)
Smart-Factory-Ausrüstung
Warum globale Kunden diesem Display vertrauen
Das von Saef Technology (Shenzhen) hergestellte SFTO1330SM-7208A3CT2 kombiniert militärische Haltbarkeit mit modernster Optik. Seine eDP-Schnittstelle vereinfacht die Integration mit NVIDIA Jetson, Raspberry Pi und Industrie-PCs, während das bei Sonnenlicht lesbare Panel kostspielige externe Abschirmungen überflüssig macht. Mit einer 2-Jahres-Garantie ist dieses Modul die optimale Wahl für OEMs, die auf zuverlässigkeitsorientierte Märkte in den USA, Deutschland, Großbritannien und Skandinavien abzielen.
Außenabmessungen
Schnittstellen-Pin-Definition
Pin-Nr. | Symbol | E/A | Funktion |
1 | CABC_ EN / NC | - | Reserviert für CD |
2 | H_GND | P | High Speed round |
3 | Lane1_N | I | Komplementäres Signal Link Lane 1 |
4 | Lane1_P | I | Echtes Signal Link Lane 1 |
5 | H_GND | P | High Speed round |
6 | Lane0_N | I | Komplementäres Signal Link Lane 0 |
7 | Lane0_P | I | Echtes Signal Link Lane 0 |
8 | H_GND | P | High Speed round |
9 | AUX_CH_P | I | Echtes Signal Auxiliary Channel |
10 | AUX_CH_N | I | Komplementäres Signal Auxiliary Channel |
11 | H_GND | P | High Speed round |
12 | LCD_VDD | P | LCD-Logik und Treiberstrom (3,3 V) |
13 | LCD_VDD | P | LCD-Logik und Treiberstrom (3,3 V) |
14 | NC | I | Reserviert für die Verwendung durch den LCD-Hersteller |
15 | LCD_GND | P | LCD-Logik- und Treibermasse |
16 | LCD_GND | P | LCD-Logik- und Treibermasse |
17 | HPD | O | HPD-Signal-Pin |
18 | LED-1 | P | Masse der Hintergrundbeleuchtung |
19 | LED-2 | P | Masse der Hintergrundbeleuchtung |
20 | LED-3 | P | Masse der Hintergrundbeleuchtung |
21 | LED-4 | P | Masse der Hintergrundbeleuchtung |
22 | BL_ ENABLE | I | Hintergrundbeleuchtung ein/aus |
23 | BL_PWM_DIM | I | System-PWM |
24 | SCL/NC | - | Reserviert für die Verwendung durch den LCD-Hersteller |
25 | SDA/NC | - | Reserviert für die Verwendung durch den LCD-Hersteller |
26 | BL_PWR | P | Stromversorgung der Hintergrundbeleuchtung |
27 | BL_PWR | P | Stromversorgung der Hintergrundbeleuchtung |
28 | BL_PWR | P | Stromversorgung der Hintergrundbeleuchtung |
29 | BL_PWR | P | Stromversorgung der Hintergrundbeleuchtung |
30 | NC | - | Reserviert für die Verwendung durch den LCD-Hersteller |
Optische Eigenschaften
Parameter | Bedingungen | Min. | Typ. | Max. | Einheit | |
Betrachtungswinkel (CR>10) |
Horizontal | θL | - | 85 | - |
Grad |
θ R | - | 85 | - | |||
Vertikal | θT | - | 85 | - | ||
θB | - | 85 | - | |||
Kontrastverhältnis | Mitte | 600 | 800 | - | - | |
Reaktionszeit | Tr+Td | - | 30 | 35 | ms | |
CF-Farbe Chromatizität (CIE1931) |
Rot x |
Typ. -0,05 |
TBD |
Typ. +0,05 |
- | |
Rot y | TBD | - | ||||
Grün x | TBD | - | ||||
Grün y | TBD | - | ||||
Blau x | TBD | - | ||||
Blau y | TBD | - | ||||
Weiß x | (0,323) | - | ||||
Weiß y | (0,379) | - | ||||
NTSC-Verhältnis | % | (72) | - | |||
Mittenleuchtdichte von Weiß |
YLI | 800 | 1000 | cd/m2 |
Eigenschaften der Hintergrundbeleuchtung
Parameter | Symbol | Min. | Typ. | Max. | Einheit |
Versorgungsspannung | VBL | 5 | 12,0 | 37 | V |
Versorgungsstrom für die Hintergrundbeleuchtung |
ILED | 6 |
- |
25 | mA |
Stromversorgung für die Hintergrundbeleuchtung | PLED | 0,18 | - | 5,55 | W |
Modulierte Lichtsignalsspannung | VPWM H | 1,2 | - | 5,0 | V |
VPWM L | 0 | - | 0,6 | V | |
Helligkeitsregelungs-Tastverhältnis | Duty | 1 | - | 100 | % |
Helligkeitsregelungsfrequenz | fPWM | 100 | - | 1.600 | KHz |
LED-BL EIN/AUS Hochspannung | VCNTH | 1,2 | 5,0 | V | |
LED-BL EIN/AUS Niederspannung | VCNTL | 0 | - | 0,6 | V |
LED-Lebensdauer | - | 40.000 | 50.000 | - | h |
CTP-Spezifikation
Kategorie | Parameter | Spezifikation |
Allgemein | Struktur | Deckglas + DITO-Glas |
Deckglasverstärkung | Chemisch gehärtet | |
Oberflächenhärte des Deckglases | ≥6H (Bleistifthärte) | |
Lichtdurchlässigkeit | ≥85% | |
Betriebstemperatur | -20℃ ~ +70℃, ≤85 % RH | |
Lagertemperatur | -30℃ ~ +80℃, ≤85 % RH | |
Elektrisch | Schnittstelle | IIC / USB / UART |
Touch-IC | IL12511 | |
Versorgungsspannung (VDD) | 3,3 V oder 5 V (wählbar) | |
Host-Widerstand (SDA/SCL) | Konfigurierbar auf der Hauptplatine | |
Umwelt | Betriebsbedingungen | Funktionsfähig bei Nebel/Oberflächenwasser |
Oberflächeneigenschaften | Oberflächenfarbe | Anti-UV |
Oberflächenbehandlung | Entspiegelt (Trübung: 10 %) | |
LCD-TP-Laminierung | OCA (optisch klarer Klebstoff) | |
Konformität | Materialstandards | RoHS- und halogenfrei-konform |

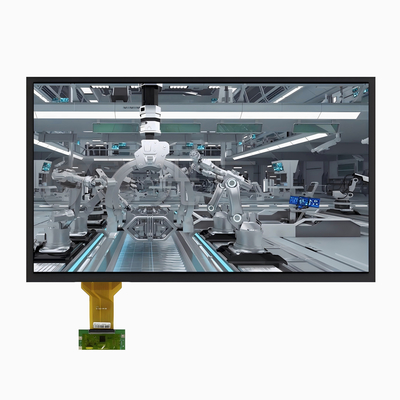

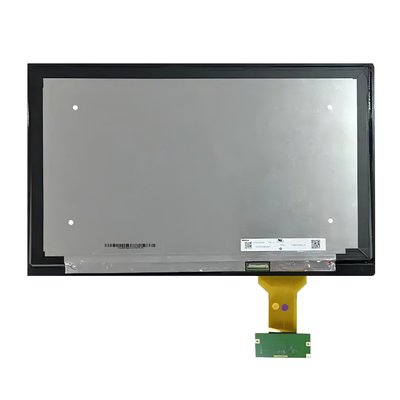

Produktbild
