Produktdetails:
|
| Bildschirmgröße: | 21,5 Zoll | Anzeigetyp: | TFT, IPS |
|---|---|---|---|
| Auflösung: | 1920 × 1080 Pixel (FHD) | Touch-Technologie: | Projizierte kapazitive (PCAP) |
| LCD -Schnittstelle: | Zweikanal-LVDS (8-Bit) | Oberflächenluminanz: | 1000 cd/m² typisch |
| Betriebsspannung: | 5 V DC | Betrachtungswinkel: | 89° (Links/Rechts/Oben/Unten, CR>10) |
| Betriebstemperatur.: | -10°C bis +60°C | Ansprechzeit: | 14 ms (typisch) |
| Oberflächenbehandlung: | Anti-Glanz, 3H-Härte | Einhaltung: | REACH- und RoHS-konform |
| Hervorheben: | 21,5-Zoll-Hochhelligkeits-FHD-TFT-Display,Industrie-PCAP-Touch-Display-Panel |
||
21,5-Zoll-Industrie-TFT-LCD-Display mit PCAP-Touch – Full HD, hohe Helligkeit, weiter Temperaturbereich für HMI- und Kiosk-Anwendungen
Saef Technology Limited stellt ein professionelles 21,5-Zoll-Industrie-TFT-LCD-Display-Modul vor, das ein hochhelles 1000-Nit-Panel, kapazitive Projektionstechnologie und ein robustes Design für anspruchsvolle Umgebungen kombiniert. Dieses Display wurde für industrielle HMIs, medizinische Bildgebung, öffentliche Informationsanzeigen, Spielsysteme und interaktive Kioske entwickelt und bietet außergewöhnliche Klarheit, reaktionsschnelle Touch-Funktion und zuverlässigen Betrieb unter erweiterten Temperaturbereichen.
✅ Full HD-Auflösung mit hoher Helligkeit
1920 × 1080 Pixel Auflösung und 1000 cd/m² Helligkeit sorgen für scharfe, lebendige Bilder auch bei starkem Umgebungslicht oder im Freien.
✅ Integrierter kapazitiver Projektionstouch (PCAP)
Multi-Touch-fähig mit ausgezeichneter Transparenz und Haltbarkeit — ideal für interaktive Anwendungen, die Gesteneingabe erfordern.
✅ Große Betrachtungswinkel & hoher Kontrast
89° Betrachtungswinkel (alle Richtungen) und ein Kontrastverhältnis von 1000:1 sorgen für gleichbleibende Bildqualität aus verschiedenen Betrachtungspositionen.
✅ Großer Betriebstemperaturbereich
Ausgelegt für -10°C bis +60°C, geeignet für den Einsatz in unkontrollierten Umgebungen wie Fabriken, Lagerhallen, Außenkiosken und Transportsystemen.
✅ Industrielle Konstruktion mit Oxid-TFT
Die Oxid-TFT-Technologie bietet eine höhere Elektronenmobilität, was eine schnellere Reaktion und einen geringeren Stromverbrauch ermöglicht, während die entspiegelte 3H-Oberfläche kratz- und reflexionsbeständig ist.
✅ Dual-Channel-LVDS-Schnittstelle
Eine einfache, robuste Schnittstelle sorgt für eine zuverlässige Datenübertragung über längere Kabellängen und ist mit gängigen industriellen SBCs und Controllern kompatibel.
✅ Erweiterte Zuverlässigkeit & Lebensdauer
LED-Hintergrundbeleuchtung für 50.000 Stunden (bis zu 50 % Helligkeit) und umfassende Zuverlässigkeitstests, einschließlich Thermoschock, Feuchtigkeit und Temperaturwechsel.
✅ Anpassungsoptionen
Wir bieten semi-kundenspezifische Designunterstützung — passen Sie die Firmware des Touch-Controllers an, modifizieren Sie Blenden oder die Montage, integrieren Sie Schutzglas oder passen Sie die E/A-Konfigurationen an Ihre Systemanforderungen an.
Das 21,5-Zoll-TFT-Modul von Saef adressiert häufige Designherausforderungen bei Industrie-Displays:
Der integrierte Touch-Controller reduziert externe Komponenten und vereinfacht das Systemdesign
Das EMI-optimierte Leiterplattenlayout minimiert Störungen in elektrisch störanfälligen Umgebungen
Detaillierte Richtlinien zur Stromversorgung sorgen für einen sicheren Start/Stopp und eine längere Lebensdauer des Panels
Mechanische Zeichnungen mit Montagehinweisen für eine nahtlose Integration in Gehäuse und Paneele
Egal, ob Sie eine Fabrik-HMI, einen medizinischen Monitor, eine Digital-Signage-Plattform oder ein interaktives Einzelhandelsdisplay entwickeln — dieses Modul bietet professionelle Leistung mit minimalem Integrationsaufwand.
Technische Autorität: Unser Entwicklungsteam ist auf industrielle Display-Lösungen spezialisiert und bietet Schaltplanüberprüfungen, Signalintegritätsanalysen und Unterstützung beim Wärmemanagement.
Schnelles Prototyping: Entwicklungsmuster in 7–10 Werktagen mit vollständiger Dokumentation verfügbar.
Globale Konformität: CE-konform, RoHS-, REACH- und ISO 9001/14001-zertifiziert für EU- und nordamerikanische Märkte.
Qualitätssicherung: Jedes Modul wird einer strengen AQL-Inspektion gemäß MIL-STD-105E unterzogen, mit vollständiger Zuverlässigkeitsvalidierung.
Industrielle Bedienfelder & HMIs
Medizinische Bildgebung & Diagnose-Displays
Digital Signage & Informationskioske
Gaming- & Entertainment-Systeme
Transport- & Marine-Displays
Einzelhandel POS & Selbstbedienungsterminals
Merkmale
| ITEMS | Einheit | Spezifikation |
| Bildschirmdiagonale | mm | 546,86 (21,5”) |
| Aktive Fläche | mm | 476,064 (H) x 267,786 (V) |
| Pixel H x V | - | 1920 (x3) x 1080 |
| Pixelabstand | um | 247,95 (pro Triade) x247,95 |
| Pixelanordnung | - | R.G.B. Vertikaler Streifen |
| Anzeigemodus | - | VA-Modus, normalerweise schwarz |
| Reaktionszeit | Msec | 14 ms (typ., ein/aus) |
| Gewicht | Gramm | TBD |
| Elektrische Schnittstelle | - | Dual-Channel LVDS, 8 Bit RGB-Dateneingang |
| Unterstützte Farbe | - | 16,7M Farben |
| Oberflächenbehandlung | - | Entspiegelt, 3H |
|
Temperaturbereich Betrieb Lagerung (Versand) |
℃ |
-10 bis +60 -20 bis +60 |
Außenabmessungen
![]()
![]()
Schnittstellen-Pin-Definition
| Pin-Nr. | Symbol | Beschreibung |
| 1 | RxO0- | Negativer LVDS-Differenzdateneingang (ungerade Daten) |
| 2 | RxO0+ | Positiver LVDS-Differenzdateneingang (ungerade Daten) |
| 3 | RxO1- | Negativer LVDS-Differenzdateneingang (ungerade Daten) |
| 4 | RxO1+ | Positiver LVDS-Differenzdateneingang (ungerade Daten) |
| 5 | RxO2- | Negativer LVDS-Differenzdateneingang (ungerade Daten) |
| 6 | RxO2+ | Positiver LVDS-Differenzdateneingang (ungerade Daten) |
| 7 | GND | Masse |
| 8 | RxOCLK- | Negativer LVDS-Differenztakteingang (ungerader Takt) |
| 9 | RxOCLK+ | Positiver LVDS-Differenztakteingang (ungerader Takt) |
| 10 | RxO3- | Negativer LVDS-Differenzdateneingang (ungerade Daten) |
| 11 | RxO3+ | Positiver LVDS-Differenzdateneingang (ungerade Daten) |
| 12 | RxE0- | Negativer LVDS-Differenzdateneingang (gerade Daten) |
| 13 | RxE0+ | Positiver LVDS-Differenzdateneingang (gerade Daten) |
| 14 | GND | Masse |
| 15 | RxE1- | Negativer LVDS-Differenzdateneingang (gerade Daten) |
| 16 | RxE1+ | Positiver LVDS-Differenzdateneingang (gerade Daten) |
| 17 | GND | Masse |
| 18 | RxE2- | Negativer LVDS-Differenzdateneingang (gerade Daten) |
| 19 | RxE2+ | Positiver LVDS-Differenzdateneingang (gerade Daten) |
| 20 | RxECLK- | Negativer LVDS-Differenztakteingang (gerader Takt) |
| 21 | RxECLK+ | Negativer LVDS-Differenztakteingang (gerader Takt) |
| 22 | RxE3- | Negativer LVDS-Differenzdateneingang (gerade Daten) |
| 23 | RxE3+ | Positiver LVDS-Differenzdateneingang (gerade Daten) |
| 24 | GND | Masse |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Kein Anschluss |
| 28 | VDD | Eingangsspannung der Stromversorgung |
| 29 | VDD | Eingangsspannung der Stromversorgung |
| 30 | VDD | Eingangsspannung der Stromversorgung |
PCAB USB Pin-Definition
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Spezifikation der Hintergrundbeleuchtung
| Parameter | Symbol | Wert | Einheit | ||
| MiN. | Typ. | Max. | |||
| Eingangsspannung des Lichtbalkens | VLED | 48 | 52 | 56 | V |
| Eingangsstrom des Lichtbalkens | ILED | - | 480 | - | mA |
| Stromverbrauch | PLED | 23,04 | 24,96 | 26,88 | W |
| LED-Lebensdauer | LBL | 40000 | 50000 | - | Std. |
Elektrische Eigenschaften
| Parameter | Symbol | Min | Typ Max | Einheit | |
| Versorgungsspannung | VDD | 4,5 | 5,0 | 5,5 | V |
| Stromversorgung | IVDD | 500 | 1200 | mA | |
| Einschaltstrom | IRUSH | 2,0 | 3,0 | A | |
| Zulässige Eingangs-Ripple-Spannung | VRF | 300 | mV | ||
| Differenzielle Eingangs-Schwellenspannung High-Pegel | VIH | +100 | mV | ||
| Differenzielle Eingangs-Schwellenspannung Low-Pegel | VIL | -100 | mV | ||
| Differenzielle Eingangsspannung | VID | 200 | 600 | mV | |
| Eingangsspannung (BL) | VBL_I | -0,3 | VDD+0,3 | mV | |
| Differenzielle Eingangs-Gleichtaktspannung | VCM | 1,0 | 1,2 | 1,5 | |
| Stromverbrauch | VD | 2,5 | 6 | W | |
| Parameter | Bedingungen | Min. | Typ. | Max. | Einheit |
| Kontrastverhältnis | Mitte | 700 | 1000 | - | - |
| Reaktionszeit | Tr+Td | - | 14 | 20 | ms |
|
CF-Farbe Chromatizität (CIE1931) |
Rot x |
Typ. -0,03 |
0 |
Typ. +0,03 |
0 |
| Weiß x | 0,323 | - | |||
| Weiß y | 0,379 | - | |||
| Mitte Helligkeit von Weiß | YLI | 800 | 1000 | cd/m2 | |
| Übersprechen | Ct | 2,0 | % |

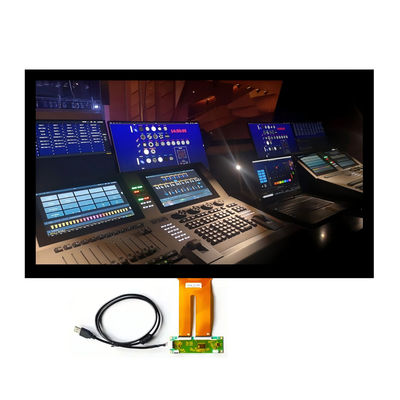

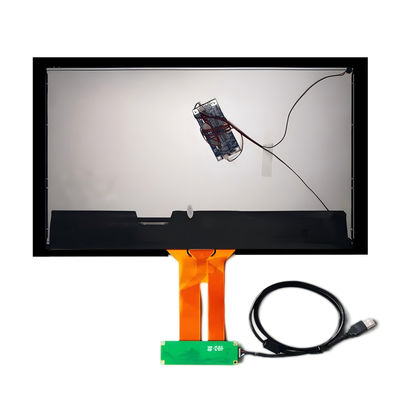

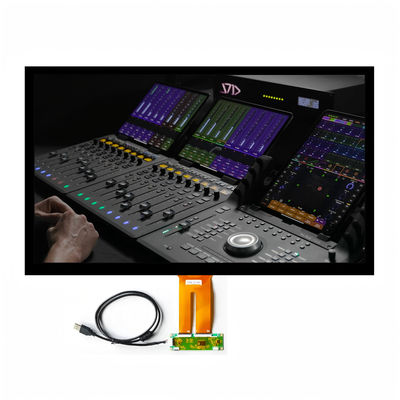

Produktbild
![]()
![]()
