Produktdetails:
|
| Bildschirmgröße: | 150,6 Zoll diagonal | Helligkeit: | 1500 cd/m2 (Typ) |
|---|---|---|---|
| Auflösung: | 1920×1080 FHD | Blickwinkel: | 85°/85°/85°/85° (CR≥10) |
| Betriebstemperatur.: | -30°C zu +85°C | Schnittstelle: | 40-poliger 2-Kanal-LVDS |
| Stromverbrauch: | 4W (Typ) @ 3,3V | Kontrastverhältnis: | 8001 (Typ) |
| Hintergrundbeleuchtung: | Außenleuchtbar LED | LED LEBEN: | 24.35W, 50.000 Stunden Lebensdauer |
| Oberflächenbehandlung: | Anti-Glanz, 3H-Harde Beschichtung | Farbumfang: | 72% NTSC |
| Vibrations-/ESD-Einstufung: | Einheitlich mit MIL-STD-202G | Einhaltung: | REACH- und RoHS-konform |
| Hervorheben: | FHD-TFT-LCD-Display,Sonnenlichtlesbares TFT-LCD-Display,Industrielle Sonnenlicht-lesbare LCD-Anzeige |
||
Unübertroffene Sichtbarkeit in rauen Umgebungen
Das SFTO1560RX-7312AN 15,6" High-Brightness TFT LCD Display liefert 1500 nits Helligkeit für kristallklare Sichtbarkeit bei direkter Sonneneinstrahlung. Dieses FHD-Display (1920×1080) wurde für industrielle Anwendungen entwickelt und verfügt über eine blendfreie 3H-Hartbeschichtung und arbeitet fehlerfrei von -30°C bis 85°C – ideal für Outdoor-Kioske, Transportsysteme und Schwermaschinen.
Wichtige technische Vorteile
Industrielle Haltbarkeit:Bestanden von Thermoschock (-30°C↔85°C), Vibration (10-55Hz) und ±12kV ESD-Tests.
Langlebige Hintergrundbeleuchtung:50.000-Stunden-LED-System mit 45,1 V Eingang (540 mA typ.).
Flexible Integration:LVDS-Schnittstelle mit Reverse-Scan-Steuerung (REV_SCAN-Pin) für vielseitige Montage.
Echte Farbleistung:72 % NTSC-Farbraum und 800:1 Kontrastverhältnis.
Zertifizierte Zuverlässigkeit
ISO 9001/14001 zertifiziert und konform mit den EU RoHS/REACH-Standards. Inklusive 1 Jahr Funktionsgarantie.
Ideal für:
Outdoor Digital Signage
Bau- und Landwirtschaftsmaschinen
Aviation Cockpit Displays
Marine Navigationssysteme
Medizinische Geräte
Fordern Sie ein Muster an: Kontaktieren Sie unser EU/US-Support-Team unter sales2@saef.com.cn für Industriepreise und Anpassungsoptionen.
Spezifikationen
| Artikel | Spezifikation | Einheit |
| Bildschirmgröße | 15,6” real diagonal | |
| Blendenöffnung | 365,72x220,39x12,5 | mm |
| Pixelanzahl | 1920 x R.G.B. x 1080 | Pixel |
| Pixelabstand | 0,17925 (H) x 0,17925 (V) | mm |
| Anzeigebereich | 344,16x193,59 | mm |
| Anzeigefarben | 16,7M | Farbe |
| Transmissive Modus | Normalerweise Schwarz | - |
| Oberflächenbehandlung | AG-Typ, 3H-Hartbeschichtung, | - |
| Stromverbrauch | Gesamtzelle | |
| TC | 8100 | k |
| NTSC | 72 (Typ) | % |
Außenabmessungen
![]()
Schnittstellen-Pin-Definition
| Pin | Name | Beschreibung |
| 1 | NC | Keine Verbindung, dieser Pin sollte offen sein |
| 2 | NC | Keine Verbindung, dieser Pin sollte offen sein |
| 3 | NC | Keine Verbindung, dieser Pin sollte offen sein |
| 4 | NC | Keine Verbindung, dieser Pin sollte offen sein |
| 5 | NC | Keine Verbindung, dieser Pin sollte offen sein |
| 6 | NC | Keine Verbindung, dieser Pin sollte offen sein |
| 7 | NC | Keine Verbindung, dieser Pin sollte offen sein |
| 8 | NC | Keine Verbindung, dieser Pin sollte offen sein |
| 9 | NC | Keine Verbindung, dieser Pin sollte offen sein |
| 10 | NC | Keine Verbindung, dieser Pin sollte offen sein |
| 11 | LCD_VCC | LCD-Logik und Treiberleistung 3,3 V |
| 12 | LCD_VCC | LCD-Logik und Treiberleistung 3,3 V |
| 13 | LCD_VCC | LCD-Logik und Treiberleistung 3,3 V |
| 14 | NC | Keine Verbindung, dieser Pin sollte offen sein |
| 15 | NC | Keine Verbindung, dieser Pin sollte offen sein |
| 16 | NC | Keine Verbindung, dieser Pin sollte offen sein |
| 17 | REV_SCAN |
Low → Normal Modus. High → Horizontal & Vertikaler Reverse Scan |
| 18 | RXO0- | Negativer LVDS-Differenzdateneingang. Kanal O0 (ungerade) |
| 19 | RXO0+ | Positiver LVDS-Differenzdateneingang. Kanal O0 (ungerade) |
| 20 | RXO1- | Negativer LVDS-Differenzdateneingang. Kanal O1 (ungerade) |
| 21 | RXO1+ | Positiver LVDS-Differenzdateneingang. Kanal O1 (ungerade) |
| 22 | RXO2- | Negativer LVDS-Differenzdateneingang. Kanal O2 (ungerade) |
| 23 | RXO2+ | Positiver LVDS-Differenzdateneingang. Kanal O2 (ungerade) |
| 24 | LCD GND | LCD-Logik und Treiber-Masse |
| 25 | RXOC- | Negativer LVDS-Differenz-Takteingang. (ungerade) |
| 26 | RXOC+ | Positiver LVDS-Differenz-Takteingang. (ungerade) |
| 27 | LCD GND | LCD-Logik und Treiber-Masse |
| 28 | RXO3- | Negativer LVDS-Differenzdateneingang. Kanal O3 (ungerade) |
| 29 | RXO3+ | Positiver LVDS-Differenzdateneingang. Kanal O3 (ungerade) |
| 30 | RXE0- | Negativer LVDS-Differenzdateneingang. Kanal E0 (gerade) |
| 31 | RXE0+ | Positiver LVDS-Differenzdateneingang. Kanal E0 (gerade) |
| 32 | RXE1- | Negativer LVDS-Differenzdateneingang. Kanal E1 (gerade) |
| 33 | RXE1+ | Positiver LVDS-Differenzdateneingang. Kanal E1 (gerade) |
| 34 | LCD GND | LCD-Logik und Treiber-Masse |
| 35 | RXE2- | Negativer LVDS-Differenzdateneingang. Kanal E2 (gerade) |
| 36 | RXE2+ | Positiver LVDS-Differenzdateneingang. Kanal E2 (gerade) |
| 37 | RXEC- | Negativer LVDS-Differenz-Takteingang. (gerade) |
| 38 | RXEC+ | Positiver LVDS-Differenz-Takteingang. (gerade) |
| 39 | RXE3- | Negativer LVDS-Differenzdateneingang. Kanal E3 (gerade) |
| 40 | RXE3+ | Positiver LVDS-Differenzdateneingang. Kanal E3 (gerade) |

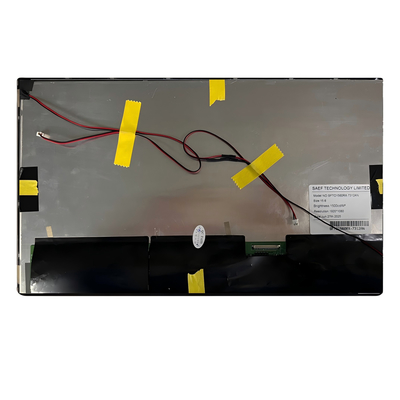

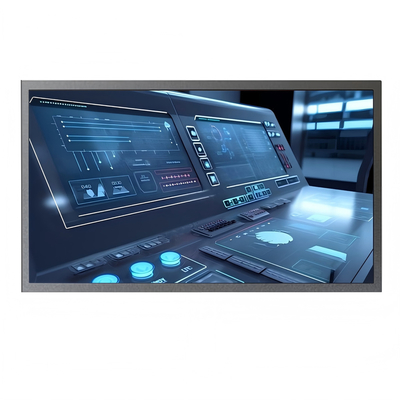

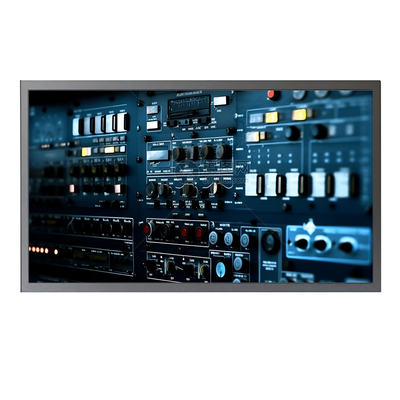

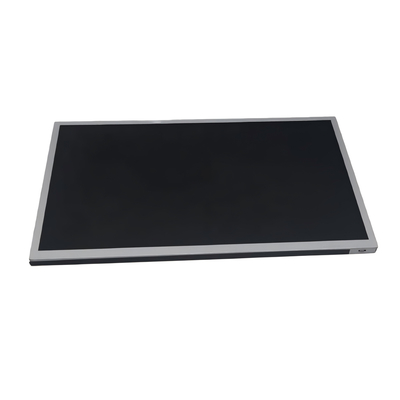

Produktbild
![]()
![]()
