Full HD 1080p Industrie TFT LCD-Anzeigemodul Kapazitiver Touch 10-Punkt-Multi-Touch 1000nits Helligkeit eDP-Schnittstelle

Full HD 1080p Industrie TFT LCD-Anzeigemodul Kapazitiver Touch 10-Punkt-Multi-Touch 1000nits Helligkeit eDP-Schnittstelle
Full HD 1080p Industrie TFT LCD-Anzeigemodul Kapazitiver Touch 10-Punkt-Multi-Touch 1000nits Helligkeit eDP-Schnittstelle Full HD 1080p Industrie TFT LCD-Anzeigemodul Kapazitiver Touch 10-Punkt-Multi-Touch 1000nits Helligkeit eDP-Schnittstelle Full HD 1080p Industrie TFT LCD-Anzeigemodul Kapazitiver Touch 10-Punkt-Multi-Touch 1000nits Helligkeit eDP-Schnittstelle

Großes Bild :  Full HD 1080p Industrie TFT LCD-Anzeigemodul Kapazitiver Touch 10-Punkt-Multi-Touch 1000nits Helligkeit eDP-Schnittstelle

Produktdetails:
Herkunftsort: ShenZhen / China
Markenname: SAEF
Zertifizierung: ISO9001 / ISO14000
Modellnummer: Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Verbrennungs
Zahlung und Versand AGB:
Min Bestellmenge: 3 Stück
Preis: The lowest market price guaranteed
Verpackung Informationen: Standardpaket für die Ausfuhr
Lieferzeit: 1-5 Wochen
Zahlungsbedingungen: PayPal, T/T, Western Union, Ali-Pay, WeChat Pay
Versorgungsmaterial-Fähigkeit: 3000 000 Stück pro Monat

Full HD 1080p Industrie TFT LCD-Anzeigemodul Kapazitiver Touch 10-Punkt-Multi-Touch 1000nits Helligkeit eDP-Schnittstelle

Beschreibung
Bildschirmgröße: 13,3-Zoll Diagonale Auflösung: 1920×1080 Pixel (RGB-Streifen)
Speichertemperatur.: -20 °C bis +70 °C Betriebstemperatur.: -30°C bis +80°C
Helle: 1000cd/m² Kontrastverhältnis: 10001 (Typ.)
Schnittstelle: 2-spurige eDP 1,2 (2,7 Gbps) Stromversorgung: 3.3V Gleichstrom (Logik), 12V/24V (Hintergrundbeleuchtung)
Oberflächenbehandlung: AG/AR/AF-Beschichtungen (Auswahl) Berührungstechnologie: Kapazitives Berührungsteil
Abdeckungsglas: Gorilla Glas/Hartglas/PMMA Berührungspunkte: 10 Punkte Multi-Touch
Berührungsschnittstelle: I²C/USB/RS232 (Konfigurierbar) IC Options: EETI, ILITEK, Cypress, Goodix
Anpassung: Siebdruck, Logo, Aussparungen Einhaltung der Vorschriften: REACH- und RoHS-konform
Hervorheben:

1080p Industrie LCD-Anzeigemodul

,

Full HD TFT LCD-Anzeigemodul

,

EDV-Schnittstelle TFT LCD-Anzeige



Ultrahelle industrielle TFT-Anzeige für anspruchsvolle Umgebungen



Das SFTO1330SM-7208A3CT2 ist ein leistungsstarkes 13,3-Zoll-Full HD TFT-LCD-Modul, das für industrielle Anwendungen entwickelt wurde, die eine außergewöhnliche Sichtbarkeit, Haltbarkeit und Berührungsfreundlichkeit erfordern.Mit einer schillernden Helligkeit von 1000 Nits und 72% NTSC Farbpalette, bietet dieses Display auch bei starkem Umgebungslicht kristallklare Bilder.Die integrierte kapazitive Berührungstechnologie mit einer Blitzschutzbeschichtung (6H-Härte) gewährleistet einen zuverlässigen Eingang in rauen Umgebungen wie Fabriken, Außenkioske und medizinische Ausrüstung.



Wesentliche Merkmale

  • Full HD Klarheit: Auflösung 1920×1080 mit 16,7 Millionen Farben für scharfe Texte, Grafiken und Videos.

  • Hochgeschwindigkeits-eDP-Schnittstelle: Ein 2-spuriger eingebetteter DisplayPort (2,7 Gbps) gewährleistet eine nahtlose Datenübertragung.

  • Betrieb bei hoher Temperatur: Zuverlässige Leistung von -20°C bis +70°C (Speicherzeit: -30°C bis +80°C).

  • 50,000-Stunden-LED-Hintergrundlicht: Energieeffizientes Design mit längerer Lebensdauer für geringere Wartung.

  • Industrielle Haltbarkeit: Anti-Glanz-Oberfläche, stoßfestes Bauwerk und RoHS-Konformität.

  • Einfache Integration: Unterstützt PWM-Dimmung, I2C/USB/UART-Touch-Schnittstellen und Gleichspannungsaufnahme (3.3V Logik, 12V/24V Hintergrundbeleuchtung).

Technische Exzellenz

  • Optische Leistung: 85° Blickwinkel, Kontrastverhältnis 800:1 und Reaktionszeit von 30 ms.

  • Berührungsempfindlichkeit: Funktioniert einwandfrei mit Handschuhen, in Nebel/Flächenfeuchtigkeit und unterstützt Multi-Touch.

  • Robustes Design: Schlankes Profil (Tiefe 5,2 mm), leichtes Gewicht und EMI-geschirmter Steckverbinder (I-PEX 20455-030E).

  • Zertifizierte Zuverlässigkeit: ISO 9001/14001 zertifiziert, 72 Stunden Feuchtigkeit/Wärmeschlag getestet.

Ideale Anwendungsmöglichkeiten

  • HMI-Panels für die Industrie

  • POS-/Einzelhandelsterminals

  • Medizinische Diagnosegeräte

  • Videokonferenzsysteme

  • Verkehrs- und Info-Unterhaltung

  • Intelligente Verkaufsautomaten

Warum wählen Sie dieses Display?

Der SFTO1330SM-7208A3CT2, der von Saef Technology Limited (Shenzhen) entwickelt wurde, kombiniert modernste optische Technologie mit industrieller Robustheit.Die eDP-Schnittstelle vereinfacht die Integration mit eingebetteten Systemen, während der kapazitive Touchscreen die Benutzerinteraktion verbessert.Dieses Modul ist für den rund um die Uhr Betrieb in den härtesten Umgebungen Europas und Nordamerikas optimiert..



Anforderung der Anpassung

KontaktVertriebsgeschäftfür versiegelte Versionen mit IP65, kapazitive Berührungsoptionen oder kundenspezifische Lünette.





Außendimensionen

Full HD 1080p Industrie TFT LCD-Anzeigemodul Kapazitiver Touch 10-Punkt-Multi-Touch 1000nits Helligkeit eDP-Schnittstelle 0



Definition des Schnittstellenpins



Nummer der Anschrift. Symbol Eingang und Ausgang Funktion
1 CABC_ EN / NC - Für CDs reserviert
2 H_GND P Hochgeschwindigkeitsrunde
3 Fahrbahn1_N Ich... Ergänzende Signalverbindung 1
4 Fahrbahn1_P Ich... Wahre Signalverbindung 1
5 H_GND P Hochgeschwindigkeitsrunde
6 Fahrspur Ich... Ergänzende Signalverbindungsspur 0
7 Strecke 0_P Ich... Wahre Signalverbindung 0
8 H_GND P Hochgeschwindigkeitsrunde
9 Ausrüstung für die Ausrüstung Ich... Wirkliche Signal-Hilfkanäle
10 Ausnahme: Ich... Zusatzsignal-Hilfkanal
11 H_GND P Hochgeschwindigkeitsrunde
12 LCD_VDD P LCD-Logik und Treiberleistung (3,3 V)
13 LCD_VDD P LCD-Logik und Treiberleistung (3,3 V)
14 NC Ich... Für die Verwendung durch den Hersteller von LCDs vorbehalten
15 LCD_GND P LCD-Logik und Fahreranordnung
16 LCD_GND P LCD-Logik und Fahreranordnung
17 HPD O HPD-Signal-Pin
18 LED-1 P Hintergrundbeleuchtung
19 LED-2 P Hintergrundbeleuchtung
20 LED-3 P Hintergrundbeleuchtung
21 LED-4 P Hintergrundbeleuchtung
22 BL_ ENABLE Ich... Hintergrundbeleuchtung eingeschaltet/ausgeschaltet
23 Veröffentlichung der Daten Ich... PWM-System
24 SCL/NC - Für die Verwendung durch den Hersteller von LCDs vorbehalten
25 SDA/NC - Für die Verwendung durch den Hersteller von LCDs vorbehalten
26 BL_PWR P Hintergrundlichtleistung
27 BL_PWR P Hintergrundlichtleistung
28 BL_PWR P Hintergrundlichtleistung
29 BL_PWR P Hintergrundlichtleistung
30 NC - Für die Verwendung durch den Hersteller von LCDs vorbehalten





Optische Eigenschaften



Parameter Bedingungen - Ich weiß nicht. Das ist typisch. Max, du bist ein guter Mann. Einheit

Blickwinkel (CR>10)

Horizontale θL - 85 -

Grade

    Th R - 85 -
  Vertikal θT - 85 -
    θB - 85 -
Kontrastverhältnis Zentrum 600 800 - -
Reaktionszeit Tr+Td - 30 35 m

CF Farbchromatik(CIE1931)

Rot x

Das ist typisch.

- Oh, nein.05

TBD

Das ist typisch.

+0. Das ist alles.05

-
  Rot und   TBD   -
  Grün x   TBD   -
  Grün y   TBD   -
  Blau x   TBD   -
  Blau und   TBD   -
  Weiß x   (0,323)   -
  Weiß y   (0,379)   -
NTSC-Verhältnis %   (72)   -

Zentrum Leuchtkraft weiß

Jahr für Jahr 800 1000   cd/m2





Eigenschaften der Hintergrundbeleuchtung



Parameter Symbol - Ich weiß nicht. Das ist typisch. Max, du bist ein guter Mann. Einheit
Versorgungsspannung VBL 5 12.0 37 V

Stromversorgung Strom für Hintergrundbeleuchtung

ILED 6

-

25 mA
Stromversorgung für Hinterlicht PLED 0.18 - 5.55 W
Modulierte Lichtsignalspannung VPWM H 1.2 - 5.0 V
  VPWM L 0 - 0.6 V
Lichtstärkeregulierung Dienstpflicht 1 - 100 %
Frequenz der Helligkeitsregelung fPWM 100 - 1,600 KHz
LED-BL ON/OFF Hochspannung VCNTH 1.2   5.0 V
LED-BL ON/OFF Niederspannung VCNTL 0 - 0.6 V
Lebensdauer der LED - 40,000 50,000 - h





CTP-Spezifikation



Kategorie Parameter Spezifikation
Allgemeine Struktur Abdeckglas + DITO-Glas
Verstärkung der Linsen Chemisch verstärkt
Oberflächenhärte der Abdecklinsen ≥ 6H (Härte des Bleistifts)
Lichtübertragungsrate ≥ 85%
Betriebstemperatur -20 °C ~ +70 °C, ≤ 85% Feuchtigkeitsgehalt
Speichertemperatur -30 °C ~ +80 °C, ≤ 85% Feuchtigkeitsgehalt
Elektrotechnik Schnittstelle IIC / USB / UART
Berührungsschaltfläche IL12511
Stromversorgungsspannung (VDD) 3.3V oder 5V (Auswahlbar)
Wirtswiderstand (SDA/SCL) Konfigurierbar auf der Hauptplatine
Umwelt Betriebsbedingungen Funktioniert in Nebel/Oberflächenwasser
Oberflächenmerkmale Oberflächenfarbe Anti-UV
Oberflächenbehandlung Anti-Glanz (Haze: 10%)
LCD-TP-Lamination OCA (optisch klares Klebstoff)
Einhaltung der Vorschriften Wesentliche Standards RoHS- und halogenfrei konform

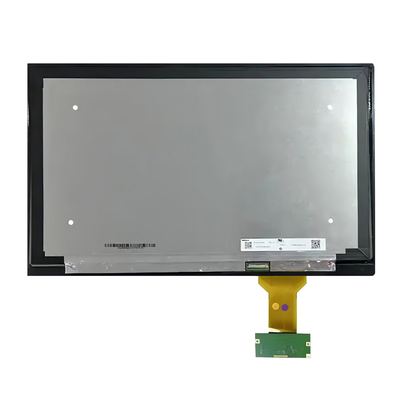

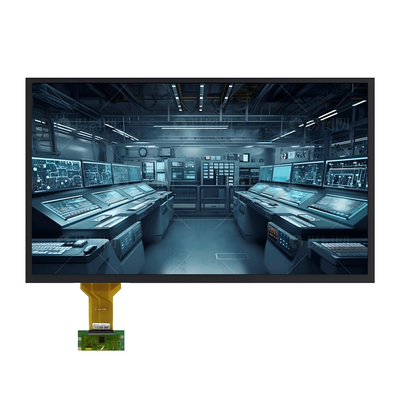

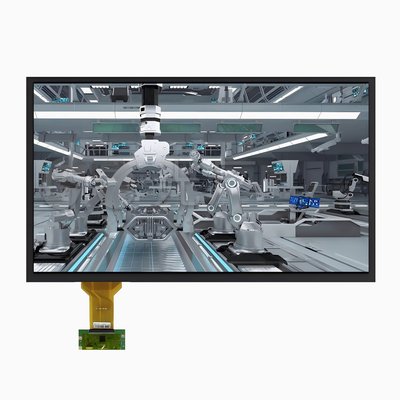

Produktbild

Full HD 1080p Industrie TFT LCD-Anzeigemodul Kapazitiver Touch 10-Punkt-Multi-Touch 1000nits Helligkeit eDP-Schnittstelle 1



Full HD 1080p Industrie TFT LCD-Anzeigemodul Kapazitiver Touch 10-Punkt-Multi-Touch 1000nits Helligkeit eDP-Schnittstelle 2
