Produktdetails:
|
Schlüsselwörter: | 210,5-Zoll-Industrie-TFT-Display | Entschließung: | Pixel 1920*1080 |
---|---|---|---|
LCD-Größe: | 495.6 x 292,2 x 10,57 (w/o Berührung) | LCD mit Touch: | 526 x 324 x 15.16 (mit Berührung) |
Aktivbereich: | 476.064 ((H) x 267.786 ((V) | LCD-Schnittstelle: | LVDS |
CTP-Schnittstelle: | USB-Stick | Berührungsschirm: | CTP |
Oberflächenhelligkeit: | 1000 cd/m2 | Betriebstemperatur.: | -0°C bis +50°C |
Speichertemperatur.: | -20℃ zu +60℃ | Anzeigetypen: | IPS-Vollsichtwinkel |
Oberflächenbehandlung: | Dunst 25%, 3H | Kontrastverhältnis: | 1000 |
Anzeige Farbe: | 16,7 M | Lebensdauer der LED: | 30.000 Stunden |
Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
** Datenblatt herunterladen **
SFTO2150SM-7048A3CT Spezifikation.pdf

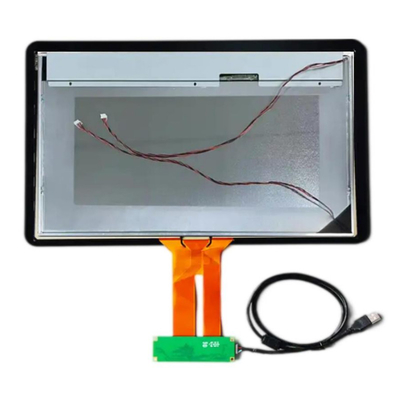

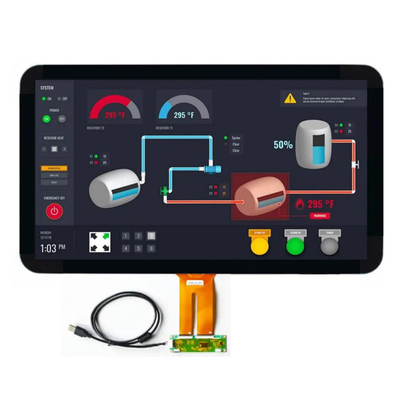

Einführung des Sonnenlichtlesbaren 21,5 Zoll TFT-LCD-Displays mit USB-Touchscreen
Verbessern Sie Ihr visuelles Erlebnis mit unserem hochmodernen Sonnenlicht-lesbaren 21,5-Zoll-TFT-LCD-Display, das speziell für industrielle Anwendungen entwickelt wurde.Dieses hochmoderne Display ist so konzipiert, dass es auch in den hellsten Umgebungen eine außergewöhnliche Klarheit und Sichtbarkeit bietet, so dass es die perfekte Wahl für Außenanwendungen, Kioske und Steuerungen ist.
Hauptmerkmale:
Sichtbarkeit durch Sonnenlicht:Unsere fortschrittliche LED-Hintergrundbeleuchtungstechnologie sorgt dafür, dass das Display bei direktem Sonnenlicht klar und lebendig bleibt, was einen nahtlosen Betrieb unter allen Lichtverhältnissen ermöglicht.
Berührungsfunktion:Der integrierte USB-Touchscreen bietet eine reaktionsschnelle und intuitive Benutzeroberfläche, die eine einfache Interaktion mit Ihren Anwendungen ermöglicht und die Benutzererfahrung verbessert.
Nachhaltiges Design:Diese Anzeige ist aus industriellen Materialien gefertigt und ist so konstruiert, dass sie harten Bedingungen standhält, was für Ihre Projekte Langlebigkeit und Zuverlässigkeit gewährleistet.
Hohe Auflösung:Mit einer Auflösung von FHD 1920*1080, die scharfe Bilder und lebendige Farben liefert, ist dieses Display perfekt für detaillierte Grafiken und Datenvisualisierung.
Vielseitige Verbindung:Das Display ist mit mehreren Eingabeoptionen, einschließlich HDMI, ausgestattet und ist mit einer Vielzahl von Geräten und Systemen kompatibel.
Anwendungen:

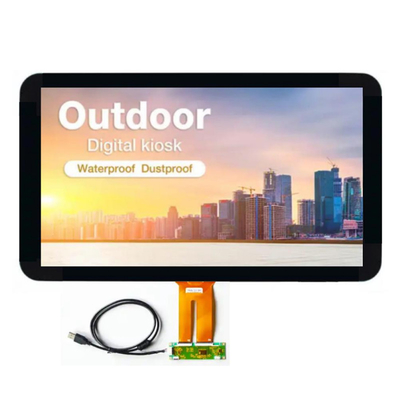

Ideal für Außenkioske, industrielle Automatisierung, Transportsysteme und Einzelhandelsumgebungen, eröffnet unser Sonnenlicht-lesbares TFT-LCD-Display endlose Möglichkeiten in verschiedenen Bereichen.
Eigenschaften:
* Reserveart
* LVDS-Schnittstelle
* Hochgeschwindigkeitsantwort
* 6-Bit (Hi-FRC) Farbtiefe, Anzeige von 16,7M Farben
* Hintergrundbeleuchtung mit eingebettetem Randtyp (LED)
* Kompatibel mit RGB98% und NTSC45% (NTSC72% ist ebenfalls verfügbar)
* Hohe Leuchtkraft und Kontrastverhältnis, geringe Reflexion und großer Blickwinkel
* Nur DE (Daten aktivieren)
* Roh- und Halogenfrei
* TEO 6.0, ES6.0 Konform
* Gamma-Korrektur
Schlüsselwörter: | 21.5 Zoll PCAP TFT-Display |
Die Entschließung: | 1920*1080 Pixel |
LCD-Schnittstelle: | LVDS |
LCD-Größe: | 495.6 X 292,2 X 10,57 mm (ohne Berührung) |
LCD mit Berührung: | 526 X 324 X 15,16 mm (mit Berührung) |
Aktivbereich: | 476.064 ((H) X 267.786 ((V) Mm |
CTP-Schnittstelle: | USB-Stick |
Oberflächenleuchtigkeit: | 1000 Cd/m2 |
Berührungsschirm: | CTP (projektiver kapazitiver Touchscreen) |
Betriebstemperatur: | -10°C bis +60°C |
Lagertemperatur: | -20°C bis +60°C |
Anzeigetypen: | IPS Vollsichtwinkel |
Kontrastverhältnis: | 1000 |
Lebensdauer der LED: | 30,000 Stunden |
Oberflächenbehandlung: | Nebel 25%, 3H |
Anzeigfarbe: | 16.7 M |
Bescheinigung: | Einheitliche Regelung für die Bereitstellung von Dienstleistungen2015 |
Einhaltung der Vorschriften: | REACH- und RoHS-konform |
PAbschnitt IMagie
Mechanische Zeichnung
Anzeige-Pin-Definition
1 RxO0- Negative LVDS-Differenzialdaten (Odd-Daten)
2 RxO0+ Positive LVDS-Differenzialdaten (Odd-Daten)
3 RxO1- Negative LVDS-Differenzialdaten (Odd-Daten)
4 RxO1+ Positive LVDS-Differenzialdaten (Odd-Daten)
5 RxO2- Negative LVDS-Differenzialdaten (Odd-Daten)
6 RxO2+ Positive LVDS-Differentialdaten (Odd-Daten)
7 GND Boden
8 RxOCLK- Negativer LVDS-Differenz-Uhr-Eingang (Odd-Uhr)
9 RxOCLK+ Positiver LVDS-Differenzialuhren-Eingang (Odd-Uhr)
10 RxO3- Negative LVDS-Differenzialdaten (Odd-Daten)
11 RxO3+ Positive LVDS-Differenzialdaten (ungerade Daten)
12 RxE0- Negative LVDS-Differenzialdaten (Gleichdaten)
13 RxE0+ Positive LVDS-Differenzialdaten-Eingabe (Gleiche Daten)
14 GND Boden
15 RxE1- Negative LVDS-Differenzialdaten (Gleichdaten)
16 RxE1+ Positive LVDS-Differenzialdaten-Eingabe (Gleichdaten)
17 GND Boden
18 RxE2- Negative LVDS-Differenzialdaten (Gleichdaten)
19 RxE2+ Positive LVDS-Differenzialdaten (gleiche Daten)
20 RxECLK- Negativer LVDS-Differenz-Uhr-Eingang (Gleiche Uhr)
21 RxECLK+ Negativer LVDS-Differential-Uhr-Eingang (Gleiche Uhr)
22 RxE3- Negative LVDS-Differenzialdaten (Gleichdaten)
23 RxE3+ Positive LVDS-Differenzdaten (Gleichdaten)
24 GND Boden 25 CTL CTL_DVR
26 CE CE_ DVR 27 NC Keine Verbindung
28 VDD-Stromversorgungs-Eingangsspannung
29 VDD-Stromversorgungs-Eingangsspannung
30 VDD-Stromversorgungs-Eingangsspannung
PCAB-USB-Pin-Definition
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Fabrikanlagen und Zertifikate
Projizierte Kapazität (PCAP)
Die Projektierte Kapazitäts-Touch-Technologie (PCAP) bietet eine schnelle und empfindliche Reaktion und eine professionelle Zuverlässigkeit.
Wir können auch PCAP-Touch-Screen mit Flüssigkristall-Displays (LCDs) kombinieren,die eine integrierte eingebettete Lösung ist, die hilft, die Lieferkette und Montage zu vereinfachen.
Abdeckungsglas:
1Form: Maßgeschneiderte Größen, Formen, Randbehandlungen, Löcher und Ausschnitte
2Farbe: Seidendruck, Logo
3Glasmaterial: Gorillaglas, gehärtetes Glas, PMMA
4. Behandlungen: Spiegel, AG, AR, AF
Sensor:
1- Sensormaterial: Glas, Film, Film+Film
2. FPC: Formgestaltung optional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix und so weiter
4- Schnittstelle: I2C, USB, RS232
