Produktdetails:
|
| Anzeigetypen: | Industrielle TFT-LCD | Bildschirmgröße: | 15.6 Zoll (365.72×220.39mm Bezel) |
|---|---|---|---|
| Entschließung: | 1920×1080 FHD (0,179 mm Pixelabstand) | Spitzenhelligkeit: | 1500 cd/m2 (Typ) |
| Betrachtungswinkel: | 85°/85°/85°/85° (CR≥10) | Betriebstemperatur.: | -30 °C bis +85 °C (Wide Temperature Certified) |
| Schnittstelle: | 40-polig 2-Kanal LVDS (I-PEX 20455-040E) | Leistungsaufnahme: | 3.3V Gleichstrom ±10% (4W Typ, maximal 5W) |
| Kontrastverhältnis: | 8001 (Typ) | Hintergrundbeleuchtung: | Außenleuchtbar LED |
| LED Lebensdauer: | 24.35W, 50.000 Stunden Lebensdauer | Farbspektrum: | 72% NTSC |
| Anwendung: | HMI, Außenmaschinen, Automobilindustrie, Medizin | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 1500-Nits-Industrielle TFT-LCD-Display,LVDS-Industrielle TFT-LCD-Display |
||
Entwickelt für extreme Industrieumgebungen
Der SFTO1560RX-7312AN ist ein 15,6" TFT-LCD mit hoher Helligkeit, das für raue Bedingungen gebaut wurde. Mit 1500nits Helligkeit und einem Betrieb von -30 °C bis 85 °C bietet es unübertroffene Sichtbarkeit bei direkter Sonneneinstrahlung oder eisigen Temperaturen – perfekt für Baumaschinen, Fabrikautomation und Außenkioske.
Industriequalität und Robustheit
Robustheit in Militärqualität: Validiert durch 100 Thermoschockzyklen, 10-55Hz Vibrationstests und ±12kV ESD-Schutz.
50.000-Stunden-LED-Hintergrundbeleuchtung: Externe Lichtleiste mit 45,1 V Eingang (IP67 optional) für minimalen Wartungsaufwand.
Chemikalienbeständige Oberfläche: 3H gehärtete Anti-Glare-Beschichtung widersteht industriellen Reinigungsmitteln.
Intelligente Integrationsmerkmale
Plug & Play LVDS-Schnittstelle: 40-poliger Stecker (I-PEX 20455) mit Reverse-Scan-Steuerung für flexible Montage.
Keine Bildretention: Der DE-only-Signalmodus verhindert das Einbrennen bei 24/7-Betrieb.
Geringe Leistungsaufnahme: 4W typischer Verbrauch bei 3,3V – reduziert die Wärmeentwicklung des Systems.
Zertifiziert für den weltweiten Einsatz
• EU RoHS/REACH-konform
• ISO 9001 (Qualität) & 14001 (Umwelt) zertifiziert
• 1 Jahr Funktionsgarantie
Vertraut von Branchen:
✅ Schwermaschinen: Bagger-Bedienfelder, landwirtschaftliche Displays
✅ Transport: Luftfahrt-Dashboards, Marine-Navigationssysteme
✅ Medizin: Diagnosegeräte, tragbare Monitore
✅ Energie: Ölplattform-HMIs, Steuerterminals für Solaranlagen
Anpassung anfordern: Kontakt sales2@saef.com.cn für IP-zertifizierte Versionen, Touchscreen-Integration oder kundenspezifische Blenden.
Spezifikationen
| Artikel | Spezifikation | Einheit |
| Bildschirmgröße | 15,6” echte Diagonale | |
| Blendenöffnung | 365,72 x 220,39 x 12,5 | mm |
| Pixelanzahl | 1920 x R.G.B. x 1080 | Pixel |
| Pixelabstand | 0,17925 (H) x 0,17925 (V) | mm |
| Anzeigebereich | 344,16 x 193,59 | mm |
| Anzeigefarben | 16,7M | Farbe |
| Transmissive Modus | Normalerweise Schwarz | - |
| Oberflächenbehandlung | AG-Typ, 3H-Hartbeschichtung, | - |
| Stromverbrauch | Gesamtzelle | |
| TC | 8100 | k |
| NTSC | 72 (Typ) | % |
Außenabmessungen
![]()
Schnittstellen-Pin-Definition
| Pin | Name | Beschreibung |
| 1 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 2 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 3 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 4 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 5 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 6 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 7 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 8 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 9 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 10 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 11 | LCD_VCC | LCD-Logik und Treiberstrom 3,3V |
| 12 | LCD_VCC | LCD-Logik und Treiberstrom 3,3V |
| 13 | LCD_VCC | LCD-Logik und Treiberstrom 3,3V |
| 14 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 15 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 16 | NC | Kein Anschluss, dieser Pin sollte offen sein |
| 17 | REV_SCAN |
Low → Normal Modus. High → Horizontale & Vertikale Reverse Scan |
| 18 | RXO0- | Negativer LVDS-Differenzdateneingang. Kanal O0 (ungerade) |
| 19 | RXO0+ | Positiver LVDS-Differenzdateneingang. Kanal O0 (ungerade) |
| 20 | RXO1- | Negativer LVDS-Differenzdateneingang. Kanal O1 (ungerade) |
| 21 | RXO1+ | Positiver LVDS-Differenzdateneingang. Kanal O1 (ungerade) |
| 22 | RXO2- | Negativer LVDS-Differenzdateneingang. Kanal O2 (ungerade) |
| 23 | RXO2+ | Positiver LVDS-Differenzdateneingang. Kanal O2 (ungerade) |
| 24 | LCD GND | LCD-Logik und Treiber-Masse |
| 25 | RXOC- | Negativer LVDS-Differenz-Takteingang. (ungerade) |
| 26 | RXOC+ | Positiver LVDS-Differenz-Takteingang. (ungerade) |
| 27 | LCD GND | LCD-Logik und Treiber-Masse |
| 28 | RXO3- | Negativer LVDS-Differenzdateneingang. Kanal O3 (ungerade) |
| 29 | RXO3+ | Positiver LVDS-Differenzdateneingang. Kanal O3 (ungerade) |
| 30 | RXE0- | Negativer LVDS-Differenzdateneingang. Kanal E0 (gerade) |
| 31 | RXE0+ | Positiver LVDS-Differenzdateneingang. Kanal E0 (gerade) |
| 32 | RXE1- | Negativer LVDS-Differenzdateneingang. Kanal E1 (gerade) |
| 33 | RXE1+ | Positiver LVDS-Differenzdateneingang. Kanal E1 (gerade) |
| 34 | LCD GND | LCD-Logik und Treiber-Masse |
| 35 | RXE2- | Negativer LVDS-Differenzdateneingang. Kanal E2 (gerade) |
| 36 | RXE2+ | Positiver LVDS-Differenzdateneingang. Kanal E2 (gerade) |
| 37 | RXEC- | Negativer LVDS-Differenz-Takteingang. (gerade) |
| 38 | RXEC+ | Positiver LVDS-Differenz-Takteingang. (gerade) |
| 39 | RXE3- | Negativer LVDS-Differenzdateneingang. Kanal E3 (gerade) |
| 40 | RXE3+ | Positiver LVDS-Differenzdateneingang. Kanal E3 (gerade) |

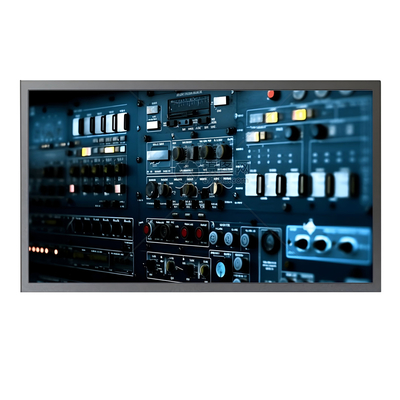

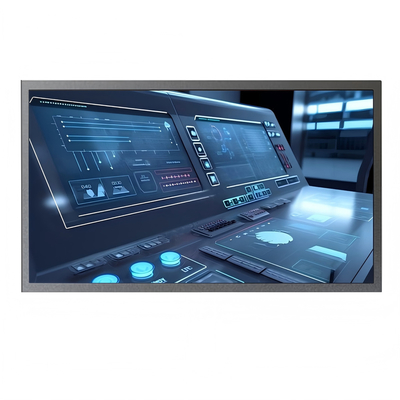

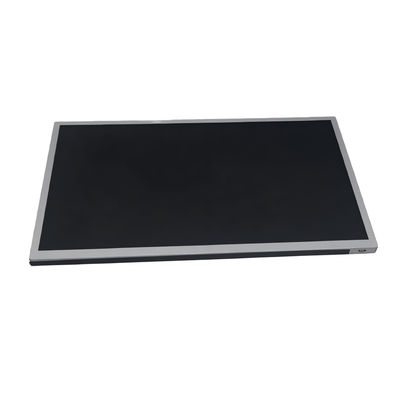

Produktbild
![]()
![]()
