China Industrial TFT Display 13,3 Zoll, 13,3 Zoll FHD Auflösung Industrial Capacitive Touch LCD Monitor

China Industrial TFT Display 13,3 Zoll, 13,3 Zoll FHD Auflösung Industrial Capacitive Touch LCD Monitor Produktbeschreibung

SFTO1330JD-7057A-CT TFT LCD-Display ist ein 13,3-Zoll-Farb-aktiver Matrix-TFT-LCD-Modul, das amorphe Silizium-TFTs (Dünnfilmtransistoren) als aktive Schaltvorrichtung verwendet.SFTO1330JD-7057A-CT TFT-LCD-Display-Modul verfügt über eine 13.3 Zoll diagonal gemessene aktive Fläche mit Full-HD-Auflösungen (horizontale 1920 x vertikale 1080 Pixel-Array).BLAUEN Punkte, die in einem vertikalen Streifen angeordnet sind und dieses Modul 16.7M ((Aufgerundet) ((6bit+2FRC) Farben und Farbspektrum 72%. Der LED-Treiber für Hintergrundbeleuchtung ist in diesem Modell eingebaut.

SFTO1330JD-7057A-CT TFT LCD-Display zeigt Grafiken und Texte auf einem 1920×3×1080 Punktepanel mit 16,7M Farben an, indem es die eDP (Embedded Display Port) Ver1.2 Schnittstelle verwendet und +3 liefert.3VDC-Versorgungsspannung für die TFT-LCD-AnlageIn diesem SFTO1330JD-7057A-CT TFT LCD-Display sind Farbfilter für eine hervorragende Farbleistung integriert, um hellere und klarere Bilder zu realisieren,die Optimierung dieses Displays für die Verwendung in Multimedia-Anwendungen.Optimale Sicht in alle Richtungen.Ohne LED-Steuerung mit Hintergrundlicht. EDP-Übertragungsrate: 2,7 Gbps / 2 Spur 8 bit.

* Reserveart
* eDP-Schnittstelle
* Hochgeschwindigkeitsantwort
* 6-Bit (Hi-FRC) Farbtiefe, Anzeige von 16,7M Farben
* Hintergrundbeleuchtung mit eingebettetem Randtyp (LED)
* Kompatibel mit RGB98% und NTSC72%
* Hohe Leuchtkraft und Kontrastverhältnis, geringe Reflexion und großer Blickwinkel
* Nur DE (Daten aktivieren)
* Roh- und Halogenfrei
* TEO 6.0, ES6.0 Konform
* Gamma-Korrektur

Eigenschaften:

China Industrial TFT Display 13,3 Zoll, 13,3 Zoll FHD Auflösung Industrial Capacitive Touch LCD Monitor Produktzeichnung

Anzeige-Pin-Definition

1 NC Keine Verbindung

2 H-GND Boden

3 LAN1_N Ergänzende Signalverbindung _Lane1

4 LAN1_P Wahre Signalverbindung _Lane1

5 H-GND Boden

6 LAN0_N Ergänzende Signalverbindung _Lane0

7 LAN0_P Wahre Signalverbindung _Lane0

8 H-GND Hochgeschwindigkeits-Boden

9 AUXP Wahre Signalverbindung _Hilfkanal

10 AUXN Ergänzende Signalverbindung _Hilfskanal

11 H-GND Ground

12 LCD_VCC-Stromversorgung, 3,3 V (typisch)

13 LCD_VCC Stromversorgung, 3,3 V (typisch)

14 BIST Panel Selbstprüfung aktivieren

15 H-GND Boden

16 H-GND Boden

17 HPD HPD ((Hot Plug Detect) Signal-Pin

18 BL_GND Hochgeschwindigkeits-Boden

19 BL_GND Hochgeschwindigkeits-Boden

20 BL_GND Hochgeschwindigkeits-Boden

21 BL_GND Hochgeschwindigkeits-Boden

22 BL_EN Hintergrundlicht eingeschaltet/ausgeschaltet

23 BL_PWM Hintergrundlicht PWM-Dimmung

24 NC Keine Verbindung

25 NC Keine Verbindung

26 BL_PWR Hintergrundlichtleistung

27 BL_PWR Hintergrundlichtleistung

28 BL_PWR Hintergrundlichtleistung

29 BL_PWR Hintergrundlichtleistung

30 NC Keine Verbindung

PCAB-USB-Pin-Definition

1 VCC

2 USB-

3 USB+

4 GND

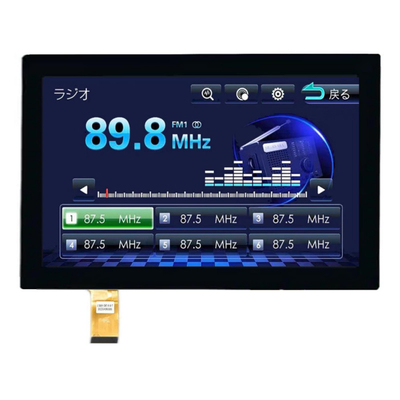

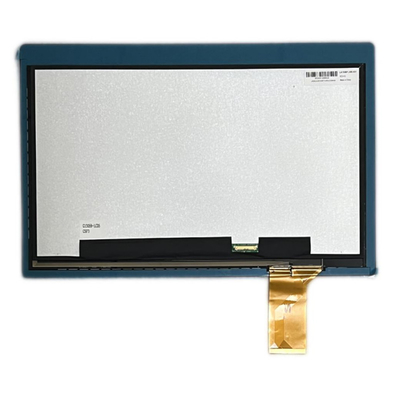

China Industrial TFT Display 13,3 Zoll, 13,3 Zoll FHD Auflösung Industrial Capacitive Touch LCD Monitor Produktbild

Fabrikanlagen und Zertifikate

Projizierte Kapazität (PCAP)

Die Projektierte Kapazitäts-Touch-Technologie (PCAP) bietet eine schnelle und empfindliche Reaktion und eine professionelle Zuverlässigkeit.

Wir können auch PCAP-Touch-Screen mit Flüssigkristall-Displays (LCDs) kombinieren.die eine integrierte eingebettete Lösung ist, die hilft, die Lieferkette und Montage zu vereinfachen.

Abdeckungsglas:

1Form: Maßgeschneiderte Größen, Formen, Randbehandlungen, Löcher und Ausschnitte
2Farbe: Seidendruck, Logo
3Glasmaterial: Gorillaglas, gehärtetes Glas, PMMA
4. Behandlungen: Spiegel, AG, AR, AF

Sensor:
1- Sensormaterial: Glas, Film, Film+Film
2. FPC: Formgestaltung optional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix und so weiter
4- Schnittstelle: I2C, USB, RS232

Einführung von OCA-Bindemitteln mit Touchscreen

Mit der Entwicklung der Technologie, mehr und mehr unserer elektronischen Geräte, vor allem die Entwicklung von Touch-Screen,sind immer höher und höher für die optischen Materialien für die Struktur der optischen Bindung, die eine farblose Transparenz, eine Lichtdurchlässigkeit von mehr als 98% und eine gute Bindfestigkeit aufweisen müssen, bei Raumtemperatur oder mittlerer Temperatur gehärtet werden können,und haben die Eigenschaften einer geringen Härte-Schrumpfung, dieser Klebstoff wird als optischer Klebstoff bezeichnet.

1Was ist OCA?

OCA (Optically Clear Adhesive) ist ein doppelseitiges Klebeband ohne Matrixmaterial, das durch Verarbeitung von optischem Acrylklebstoff zu einem Substratmaterial hergestellt wird,und dann eine Schicht von Freisetzfilmen auf den oberen und unteren Schichten laaminiert.

2. Vorteile von OCA

Hohe Reinheit, hohe Lichtdurchlässigkeit, geringer Nebel; Die Dicke der Klebschicht ist gleichmäßig und die Flachheit hoch; Hohe Haftung und hohe Bindfestigkeit nach der Lamierung; Weich bis weich,von weich bis hart, kann von hart zu hart montiert werden, und das passende Material hat eine breite Anwendbarkeit.

3OCA Produktionsfirma

3M und tesa sind die wichtigsten, und die Produktionskapazität von 3M wird seit langem hauptsächlich von traditionellen LCD-Herstellern besetzt und nimmt im Wesentlichen den High-End-Markt ein.Mitsubishi und Nitto Denko aus Japan, Südkorea ist LG Chem und SKC aus Südkorea.

4Was ist OCR?

OCR (Optical Clear Resin) ist eine Art optischer Klebstoff, da der Klebstoff in einem flüssigen Zustand ist, ist er auch als flüssiger optischer Klebstoff, optischer Wasserklebstoff oder LOCA bekannt.der Klebstoff ist farblos und durchsichtig, mit einer Lichtdurchlässigkeit von mehr als 98% und mit den Eigenschaften einer geringen Härte-Schrumpfung und Gelbwerten.OCR hat einzigartige Vorteile in großer Größe, gekrümmte Oberflächen, raue Umgebungen und andere Felder.

5Vorteile von OCR/LOCA

1) starke Anwendbarkeit, ein Klebstoff kann einer Vielzahl von Laminationsprodukten entsprechen;

2) Flüssiger Klebstoff hat eine hohe Flüssigkeit, ist nicht empfindlich auf die Tinteife und hat eine gute Lückenfüllung;

3) Es eignet sich für die Lamination großer Stückzahlen, und es gibt keine Beschränkung der Größe des Laminationsprodukts;

4) Es eignet sich für die Oberflächenlamination oder die Lamination komplexer Strukturen;

5) Hohe Laminationsleistung und gute Nachbearbeitungsleistung;

6) Chemische Bindung, die Bindung wird weniger von der Temperatur beeinflusst und die Bindungsstabilität ist stark.

6. OCR/LOCA-Produktionsunternehmensind: Wacker, Henkel, Momentive, DuPont;

SAEF Technology ist bestrebt, komplette Lösungen für funktionale Materialien für die intelligente und berührbare Industrie bereitzustellen.und hat hochempfindliche Silikon-OCR-Produkte für Touchscreens entwickelt, die bei der optischen Lamination von Display-Komponenten wie Abdeckglas verwendet werdenDie Kombination aus Silikon-OCR und A/R-Glas löst perfekt das Problem des Lichtverlustes in der Luftschicht zwischen dem Touchscreen und dem Display-Panel.die den Kontrast bei Sonnenlicht um 400% erhöhen und die Sichtbarkeit des Touchscreen innen und außen verbessern kann. Silikon-OCR für hochempfindliche Touch-Panels kann lange im Bereich von -50-200°C verwendet werden,die die zuverlässige Leistung des Displays verbessert und somit die Lebensdauer des Displayprodukts verlängertVerglichen mit den auf dem Rahmen montierten Komponenten können Silikon-OCR/LOCA für hochempfindliche Touchscreens auch die Auswirkungen externer Auswirkungen reduzieren, die Stoßfestigkeit und die Biegefestigkeit verbessern.und erhöhen die Zuverlässigkeit von Touch-ScreenFlüssiges Silikon OCR ermöglicht eine breite Palette von Produktehaftungsdicken, füllt besser Lücken zwischen Tinten und Beschichtungen und ermöglicht dünnere Designs.
