Produktdetails:
|
| Produkt: | 5.7 Zoll TFT-LCD-Display | Auflösung: | 640x480 VGA |
|---|---|---|---|
| Helle: | 500 cd/m2 (typisch) | Sichtrichtung: | 80° (in alle Richtungen, CR≥10) |
| Kontrastverhältnis: | 1200:1 | Schnittstelle: | 6 Bit RGB (40-Pin) |
| Betriebstemperatur.: | -30°C bis +80°C | Anpassung: | Glas/Sensor/FPC-Schneiderei |
| Treiber-IC: | JD9168S | LED Lebensdauer: | 30,000 Stunden |
| Berühren: | Projektiv-kapazitive (PCAP) | Einhaltung der Vorschriften: | Rohs & Reach-konform |
| Hervorheben: | PCAP Touch Industrial TFT-LCD,JD9168S Industrielle TFT-LCD,640x480 Industrielle TFT-LCD |
||
Robustes 5,7" TFT LCD Display 500Nits mit PCAP-Touch - Industriequalität, weiter Temperaturbereich
SFTO570DX-7263AN von Saef Technology liefert außergewöhnliche Leistung in extremen Umgebungen. Mit 500 Nits Helligkeit, einem Betriebstemperaturbereich von -30 °C bis +80 °C und 80° Rundumblickwinkeln ist dieses 5,7-Zoll-VGA-TFT-Display für industrielle HMI, medizinische Geräte und Automobil-Armaturenbretter in ganz Europa und Nordamerika konzipiert.
✅ Bereit für extreme Umgebungen: Funktioniert in arktischer Kälte bis zu Wüstenhitze (-30 °C~80 °C) mit 120 Stunden Thermoschock-Zertifizierung.
✅ Industrielle Haltbarkeit: 3H gehärtete Oberfläche widersteht Kratzern + Beständigkeit gegen zufällige Vibrationen (0,015G²/Hz, 5-500Hz).
✅ Optimierte Leistung: Nur 1,5 W Hintergrundbeleuchtung + PWM-Dimmsteuerung (1-50 kHz).
✅ Hohe visuelle Klarheit: 1200:1 Kontrastverhältnis + 60 % NTSC-Farbraum.
Nahtlose Touch-Integration
Erweitern Sie Ihre Lösung mit unserer kapazitiven Projected Capacitive (PCAP) Touch-Anpassung:
Glasoptionen: Gorilla Glass®/Hartglas/PMMA mit AG/AR/AF-Beschichtungen.
Sensorflexibilität: Glas/Folie/Folie+Folie-Stacks + kundenspezifische FPC-Formen.
Controller-Kompatibilität: EETI, ILITEK, Cypress, Goodix (I²C/USB/RS232-Schnittstellen).
Schnelles Prototyping: 4 Wochen Musterlieferzeit für Display+Touch-Kombinationen.
Ideal für: Medizinische sterilisierbare Schnittstellen, Automobil-Armaturenbretter, Steuerungen für die Fabrikautomation.
Produktspezifikation
| Artikel | Spezifikation | Einheit |
| LCD-Typ | TFT | - |
| Anzeigefarbe | 16,7M | - |
| Betrachtungsrichtung | IPS, Alle Betrachtungswinkel | Uhr |
| Betriebstemperatur | -30~+80 | ℃ |
| Lagertemperatur | -30~+80 | ℃ |
| Modulgröße | Siehe Umrisszeichnung | mm |
| Aktive Fläche (B × H) | 115,20X86,40 | mm |
| Anzahl der Punkte | 640 x 480 | Punkte |
| LCM-Controller | JD9168S | - |
| Versorgungsspannung | 3,3 | V |
| Hintergrundbeleuchtung | 3S7P-LEDs (weiß) | Stk. |
| Schnittstelle | RGB-Schnittstelle | - |
Externe Abmessungen
![]()
Absolute Maximalwerte
| Artikel | Symbol | Min. | Max. | Einheit |
| Versorgungsspannung | VCC | -0,3 | 3,3 | V |
| Hintergrundbeleuchtung Versorgungsspannung | VLED | -0,3 | 6,0 | V |
| Betriebstemperatur | Top | -30 | 80 | ℃ |
| Lagertemperatur | Tst | -30 | 80 | ℃ |
Hintergrundbeleuchtungseigenschaften
| Artikel | Symbol | Typischer Wert | |
| Versorgungsspannung | VLED | 5V | |
| Versorgungsstrom | IL | 300 - mA | |
| Leistungsaufnahme | PL | 1,5 - W | |
| PWM-Steuerfrequenz | FPDIM | 50K Hz | |
| Hintergrundbeleuchtung EIN-AUS | Hoch |
VEN |
1,4 VLED V |
| Niedrig | 0 - 0,4 V | ||
| PWM-Steuerpegel | Hoch |
VPDIM |
1,5 V |
| Niedrig | 0 - 0,4 V | ||
| Gleichmäßigkeit | ΔBp | 80% | |
| Lebensdauer | Zeit | 40K Stunden | |
Schnittstellen-Pin-Definition
| Pin-Nr. | Symbol | E/A | Definition |
| 1 | U/D | I | Auf-/Abwärtsscanning-Richtung auf dem Panelmodul. |
| 2 | NC | - | Kein Anschluss. |
| 3 | HSYNC | I | Horizontaler Sync-Eingang in der RGB-Schnittstelle. |
| 4-6 | VLED | P | Stromversorgung für LED-Treiber. |
| 7 | VCC | P | Stromversorgung für TFT. |
| 8 | VSYNC | I | Vertikaler Sync-Eingang in der RGB-Schnittstelle. |
| 9 | DE | I | Dateneingabe in der RGB-Schnittstelle aktivieren. |
| 10 | XL | I | Kein Anschluss. |
| 11 | YU | I | Kein Anschluss. |
| 12 | ADJ | I | PWM-Signaleingangspin. |
| 13-15 | B5-B3 | I | Blaue Datenbus. |
| 16 | VSS | P | Masse. |
| 17-19 | B2-B0 | I | Blaue Datenbus. |
| 20 | VSS | P | Masse. |
| 21-23 | G5-G3 | I | Grüner Datenbus. |
| 24 | VSS | P | Masse. |
| 25-27 | G2-G0 | I | Grüner Datenbus. |
| 28 | VSS | P | Masse. |
| 29-31 | R5-R3 | I | Roter Datenbus. |
| 32 | VSS | P | Masse. |
| 33-35 | R2-R0 | I | Roter Datenbus. |
| 36 | XR | I | Kein Anschluss. |
| 37 | YD | I | Kein Anschluss. |
| 38 | DCLK | I | Pixel-Takteingang in der RGB-Schnittstelle. |
| 39 | VSS | P | Masse. |
| 40 | L/R | I | Links-/Rechtsscanning-Richtung auf dem Panelmodul. |

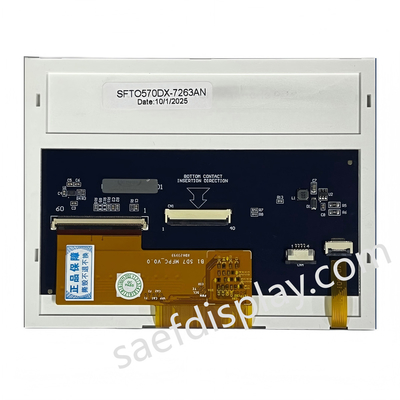

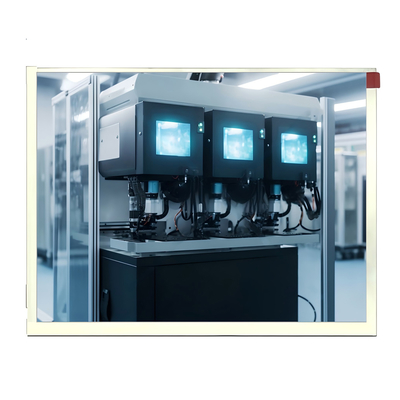

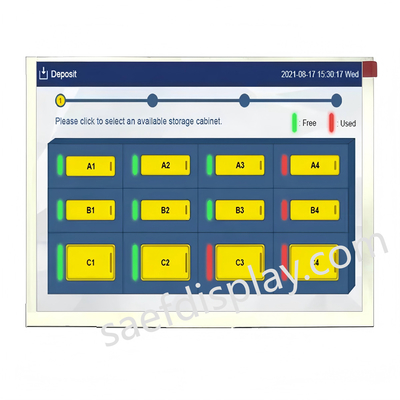

Produktbild
![]()
![]()
