Produktdetails:
|
| Erzeugnis: | 10,4 Zoll TFT LCD-Anzeige | Entschließung: | Punkte 1024*600 |
|---|---|---|---|
| Schnittstelle: | LVDS | Oberflächenhelligkeit: | 800 cd/m2 (Nits) |
| Sichtrichtung: | IPS, jeder Blickwinkel | Betriebstemperatur: | -20 °C bis +70 °C |
| Speichertemperatur.: | -30°C zu +80°C | Verbindung: | ZIF FPC |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | LVDS-Schnittstelle TFT mit hoher Helligkeit,800 Nits TFT-LCD-Display,10 |
||
Über diesen Artikel: SFTO1040YX-7241AN
Erleben Sie atemberaubende Bilder mit demHohe Helligkeit 10,4 Zoll IPS TFT LCD-Display, entwickelt, um eine außergewöhnliche Leistung in verschiedenen Anwendungen zu bieten.800 Nits, sorgt dieses LCD-Display für klare und lebendige Bilder, so dass es für Innen- und Außenumgebungen geeignet ist.
Lichtvermögenmit einer Lichtstärke von800 nitDas Bildschirmwirkungsmodell ist in hellen Bedingungen hervorragend und bietet eine hervorragende Sichtbarkeit, ohne die Bildqualität zu beeinträchtigen.
Hochwertige IPS-Technologie:Die In-Plane Switching (IPS) -Technologie bietet weite Blickwinkel und eine genaue Farbwiedergabe, wodurch ein konsistentes und lebendiges visuelles Erlebnis aus jedem Winkel erzielt wird.
Die Entschließung:Das Display verfügt über eine Auflösung von1024 x 768 Pixel, die scharfe und detaillierte Bilder ermöglichen, ideal für industrielle Anwendungen, Medizinprodukte und interaktive Kioske.
LVDS-Schnittstelle:Ausgestattet mit einemSchnittstelle für Niederspannungsdifferenzialsignalisierung (LVDS), sorgt dieses Display für eine schnelle und effiziente Datenübertragung und die einfache Integration in verschiedene Geräte und Systeme.
Die10.4-Zoll-IPS-TFT-LCD-Displayist ideal für eine Vielzahl von Anwendungen geeignet, darunter:
Die Kombination aus hoher Helligkeit, ausgezeichneter Farbgenauigkeit und vielseitigen VerbindungsoptionenHohe Helligkeit 10,4 Zoll IPS TFT LCD-Displayist perfekt für Fachleute, die zuverlässige und hochwertige Displays für ihre Projekte suchen.Dieses Display bietet die Leistung, die Sie brauchen..
Aktualisieren Sie Ihre Display-Lösungen noch heute mit dem High Brightness 10,4-Zoll IPS TFT LCD Display und genießen Sie verbesserte Sichtbarkeit und Klarheit in all Ihren visuellen Anwendungen!
Produktspezifikation
| Artikel 1 | Spezifikation |
| Größe der Platte | 10.4 |
| Anzahl der Pixel | 1024 × RGB (3) × 768 |
| Aktivbereich | 211.2 ((H) x 158.48 ((V)(mm) |
| Pixel Pitch | 0.20625(H) × 0.20625(V) x RGB (mm) |
| Umrissdimension | 225.8 ((W) × 174.3 ((H) × 5.6 ((D)(mm) |
| Anzahl der Farben | 16.7M |
| Anzeigemodus | Übertragungsmodus, normalerweise schwarz |
| Sichtrichtung | Vollständige Anzeige |
| Anzeigenformat | RGB-Vertikalstreifen |
| Oberflächenbehandlung | Anti-Glanz |
| Schnittstelle | LVDS |
| Hintergrundbeleuchtung | Weiße LED |
| Betriebstemperatur | -20 ~ +70°C |
| Speichertemperatur | -30 bis 80°C |
Außendimension
Maximale absolute Bewertung
| Artikel 1 | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Digitale Versorgungsspannung | VDD | - Oh, nein.3 | 5.0 | V |
| Hinterlichter Leistung | V | - Oh, nein.3 | 28 | V |
Betriebsbedingungen für LCD
| Parameter | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Digitale Netzteilspannung | VDD | 2.8 | 3.3 | 3.6 | V |
| Strom der Leistung | IDD | - Ich weiß nicht. | 0.3 | - Ich weiß nicht. | Eine |
| VDD | PDD | 1.0 | W | ||
| Eintrittsstrom | IRUSH | 2.0 | Eine | ||
| Hinterlicht Powe | V | 8.2 | 9.6 | 10.5 | V |
Definition des Schnittstellenpins
| - Nein. Ich weiß nicht. | Symbol | Funktion |
| 1 | NC | Keine Verbindung. |
| 2 | GND | Boden |
| 3 | RIN3+ | LVDS Signal ((+) -Kanal 3 |
| 4 | RIN3- | LVDS-Signal ((-) -Kanal 3 |
| 5 | GND | Boden |
| 6 | RXCLK+ | LVDS-Uhrsignal ((+) |
| 7 | RXCLK- | LVDS-Uhrzeichen ((-) |
| 8 | GND | Boden |
| 9 | RIN2+ | LVDS Signal ((+) -Kanal 2 |
| 10 | RIN2- | LVDS-Signal ((-) -Kanal 2 |
| 11 | GND | Boden |
| 12 | RIN1+ | LVDS Signal ((+) -Kanal 1 |
| 13 | RIN1- | LVDS-Signal ((-) -Kanal 1 |
| 14 | GND | Boden |
| 15 | RIN0+ | LVDS Signal ((+) -Kanal 0 |
| 16 | RIN0- | LVDS-Signal ((-) -Kanal 0 |
| 17 | GND | Boden |
| 18 | NC | Keine Verbindung. |
| 19 | GND | Boden |
| 20 | SEL6/8 | SELB = ¥0 ¥ 8Bit SELB = ¥1 ¥ 6Bit |
| 21 | NC | Keine Verbindung. |
| 22 | NC | Keine Verbindung. |
| 23 | NC | Keine Verbindung. |
| 24 | Umgekehrt | Funktion der Rückseite des Panels |
| 25 | GND | Boden |
| 26 | GND | Boden |
| 27 | GND | Boden |
| 28 | VCC | Leistung Spannung für digitale Schaltungen 3,3 V |
| 29 | VCC | Leistung Spannung für digitale Schaltungen 3,3 V |
| 30 | VCC | Leistung Spannung für digitale Schaltungen 3,3 V |
Optische Eigenschaften
| Artikel 1 | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | |
| Kontrastverhältnis | Zinssatz | - | 700 | - | ||
|
Luminanz (mitten) |
L |
750 |
800 |
- |
cd/m2 |
|
| Lichtverträglichkeit | LU | 70 | 75 | % | ||
| Reaktionszeit | Aufstieg + Fall | - | 30 | 35 | m | |
|
Blickwinkel K=Kontrastverhältnis>10 |
Horizontale |
θx+ | 80 | 85 | - |
Grade |
| θx- | 80 | 85 | - | |||
|
Vertikal |
θy+ | 80 | 85 | - | ||
| - Ich weiß nicht. | 80 | 85 | - | |||
|
Farbchromatik (CIE1931) |
Rot |
x |
Typ-0.05 |
0.617 |
Typ + 0.05 |
|
| y | 0.327 | |||||
|
Grün |
x | 0.332 | ||||
| y | 0.600 | |||||
|
Blau |
x | 0.146 | ||||
| y | 0.056 | |||||
|
Weiß |
x | 0.299 | ||||
| y | 0.351 | |||||
| Farbspektrum (NTSC-Verhältnis) |
70 |
% |
||||
Eigenschaften der Hintergrundbeleuchtung
| Artikel 1 | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | Anmerkung |
| LED-Strom | ILED | 120 | mA | Gesamtschicht | ||
| Vorwärtsspannung | VF | 30.6 | V | Wenn = 120mA | ||
| Umkehrstrom | IR | 50 | μA | VR = 3,3 V, 1 LED | ||
| Leistungsausfall | Pd | 3960 | mW | Gesamtschicht | ||
| Spitzenstrom nach vorne | IFP | 30 | mA | 1LED | ||
| Umkehrspannung | VR | 3.3 | V | 1LED | ||

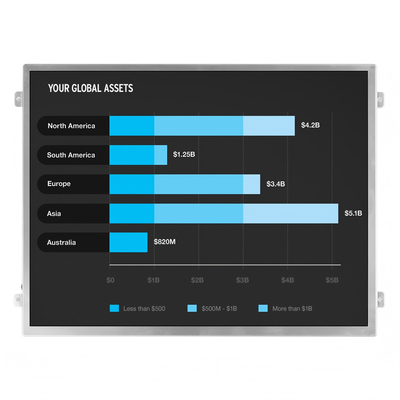

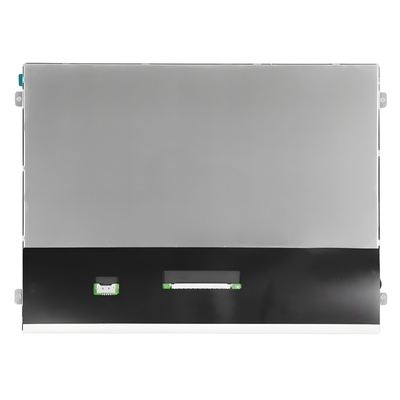

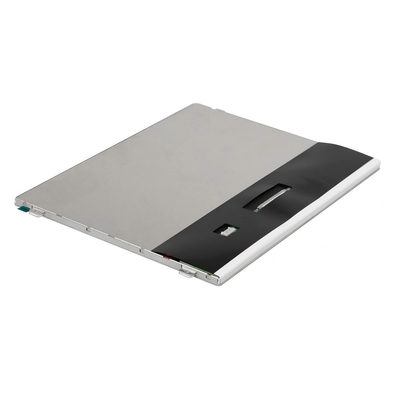

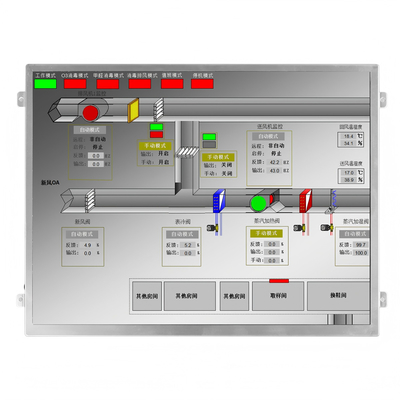

Produktbild
