Produktdetails:
|
| Erzeugnis: | 7.6 Zoll Quadrat LCD-Display | Entschließung: | 800*800 Punkte |
|---|---|---|---|
| Schnittstelle: | MIPI | Oberflächenhelligkeit: | 1000 cd/m2 (Nits) |
| Sichtrichtung: | IPS, jeder Blickwinkel | Lcd-Prüfer: | ILI9881C |
| Betriebstemperatur: | -20 °C bis +70 °C | Speichertemperatur.: | -25 °C bis +75 °C |
| Helle: | 1000 Nissen | Verbindung: | ZIF FPC |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 800x800 Punkte TFT-LCD-Display,70,6-Zoll-TFT-LCD-Display |
||
Über diesen Artikel: SFTO760GX-7109AN
Entdecken Sie die neueste TechnologieHohe Helligkeit 7,6-Zoll IPS-Quadrat TFT-LCD-Display, mit einer beeindruckenden Helligkeit von 1000 nits.800x800 PunkteKonfigurierung, die für vielfältige Anwendungen lebendige und klare Bilder gewährleistet.
Dieses leistungsstarke TFT-LCD-Display ist ideal für eine Vielzahl von Anwendungen geeignet, darunter:
Mit seinem robusten Design und seinen leistungsstarken Funktionen ist das High Brightness 7,6-Zoll IPS Square TFT LCD Display so konzipiert, dass es den anspruchsvollen Anforderungen verschiedener Branchen gerecht wird.Gewährleistung von Zuverlässigkeit und Leistung.
Erhöhen Sie Ihre Projekte mit derHohe Helligkeit 1000 nits 7,6 Zoll IPS Quadrat TFT LCD-Displayund erleben Sie heute eine unvergleichliche visuelle Qualität!
Produktspezifikation
| Artikel 1 | Spezifikation | Einheit |
| LCD-Größe | 7.6 | Zoll |
| Anzeigemodus | Normalerweise schwarz | - Ich weiß nicht. |
| Entschließung | 800 ((RGB) x 800 | Pixel |
| Pixelpitch | 36.5 ((H) x 109.5 ((V) | μm |
| Pixel-Anordnung | RGB-Streifen | |
| Sichtrichtung | Frei |
- |
| Modulumriss | 142.56 (H) *148.24 (V) *5.1 ((D) | mm |
| LCD AA | 135.36 (H) * 135.36 (V) | mm |
| Farben | 16.7M |
- |
| Schnittstelle | MIPI |
- |
| Betriebstemperatur | -20°C bis +70°C |
- |
| Speichertemperatur | -30°C bis +80°C |
- |
Zeichnung
Maximale absolute Bewertung
| Parameter | Symbol | Min. | Maximal | Einheit |
| Stromversorgungsspannung | VCI ~ GND | - Oh, nein.3 | +6.5 | V |
| Stromversorgungsspannung 2 | IOVCC ~ GND | - Oh, nein.3 | +3.3 | V |
| Logischer Eingangsspannungsbereich | ViN | - Oh, nein.3 | IOVCC+0.3 | V |
| Logischer Ausgangsspannungsbereich | - Nein. | - Oh, nein.3 | IOVCC+0.3 | V |
| Betriebstemperatur | Topr | - 20 | +70 | °C |
| Lagertemperatur | Tstg | - 25 Jahre. | +75 | °C |
Gleichspannungsmerkmale
| Parameter | Symbol | Min. | Typ | Maximal | Einheit |
| Versorgungsspannung für analoge Schaltungen | VCl | 2.5 | 3.3 | 3.6 | V |
| Versorgungsspannung für Logikkreise | Zulassung | 1.65 | 1.8 | 3.3 | V |
| Eingangsspannung "H'leve" | VH | 0.7*IOVCC | Zulassung | V | |
| Eingangsspannung "L'leve" | VL | GND | 0.3*IOVCC | V | |
| Ausgangsspannung "H" | - Ich weiß. | 0.8*IOVCCl | Zulassung | V | |
| Ausgangsspannung "L'leve" | Vol. | GND | 0.2*IOVCC | V |
Definition des Schnittstellenpins
| Ausrüstung - Nein. Ich weiß nicht. | Symbol | Beschreibung |
| 1 | LEDA | LED-Hintergrundbeleuchtungsanode |
| 2 | LEDK | LED-Hintergrundbeleuchtungskathode. |
| 3 | LEDK | LED-Hintergrundbeleuchtungskathode |
| 4 | VCl | Stromversorgung für die analoge Leistung |
| 5 | Zulassung | Stromversorgung für die Logikversorgung und die I/O-Schaltung |
| 6 | Zurücksetzen | Wiederherstellungssignal (niedrig aktiv) |
| 7 | TE | Ausgang der Trennwirkung |
| 8 | PWM | Der PWM-Frequenz-Ausgang für die LCD-Treibersteuerung. |
| 9 | GND | Kraftbefestigung |
| 10 | MIPI_DP0 | MIPI-DSI-Datenstrecke 0 mit positivem Eingangspin |
| 11 | MIPI_DNO | MIPI-DSI-Datenlaufbahn 0 - negative Eingabe-Pin |
| 12 | GND | Kraftbefestigung |
| 13 | MIPI_DP1 | MIPI-DSI-Datenstrecke 1 mit positivem Eingangspin |
| 14 | MIPI_DN1 | MIPI-DSI-Datenstrecke 1 negativ eingegeben |
| 15 | GND | Kraftbefestigung |
| 16 | MIPI_CLKP | MIPl-DSI-Datenbahn mit zwei Eingangspins. |
| 17 | MIPI_CLKN | MIPI-DSI-Datenlaufbahn negativ eingegeben |
| 18 | GND | Kraftbefestigung |
| 19 | MIPI_DP2 | MIPI-DSI-Datenstrecke 2 mit positivem Eingangspin |
| 20 | MIPI_DN2 | MIPI-DSI-Datenlauf 2 negativ eingegeben |
| 21 | GND | Leistungsbedarf |
| 22 | MIPI_DP3 | MIPI-DSI-Datenspur 3 mit positivem Eingangspin |
| 23 | MIPI_DN3 | MIPI-DSI-Datenstrecke 3 negativ eingegeben |
| 24 | GND | Kraftbefestigung |
| 25 | TP_INT | INT-Pin für CTP (NC) |
| 26 | TP SDA | SDA-Pin für CTP (NC) |
| 27 | TP_SCL | SCL-Stift für CTP ((NC)) |
| 28 | TP_RESET | Wiederherstellungspin für TP ((NC)) |
| 29 | TP_VCl | VCl-Stift für CTP (NC) |
| 30 | TP_IOVCC | IOVCCpin für CTP ((NC) |
Optische Eigenschaften
| Artikel 1 | Symbol | Bedingung N | Min. | Typ | Maximal | Einheit | |
|
Übertragbarkeit (ohne Polarisator) |
T% |
Der Wert der Verbrennungsmenge ist zu messen. |
4.7 | 5.5 | % | ||
| Kontrastverhältnis | Die | 1000 | 1200 | ||||
| Reaktionszeit | Tonnen+Toff | 30 | 35 | Die Mitgliedstaaten | |||
| Oberflächenleuchtigkeit | LV | 850 | 1000 | cd/m2 | |||
| Farbspektrum | θ=0° | 65 | 70 | % | |||
|
Blickwinkelbereich |
Oder Sie |
Ox+ |
Zentrum CR>10 |
85 | Die | ||
| Das ist ein Ochsen. | 85 | Die | |||||
| Oy+ | 85 | Die | |||||
| - Ich weiß nicht. | 85 | Die | |||||

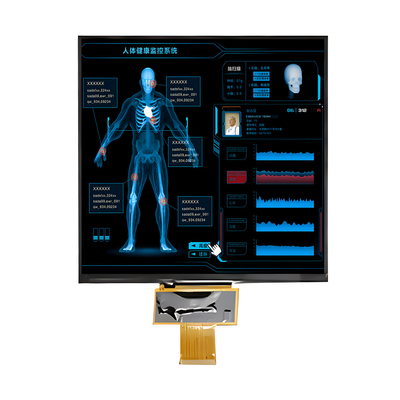

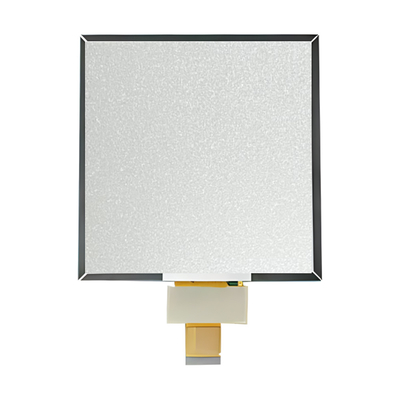

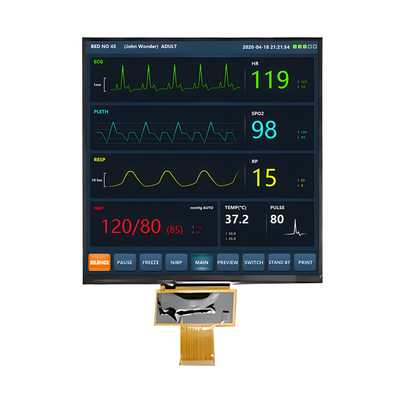

Produktbild
