Produktdetails:
|
| Erzeugnis: | 7 Zoll TFT-LCD-Display | Entschließung: | 1024 x RGB x 600 |
|---|---|---|---|
| Schnittstelle: | RGB-Bild | Touchscreen-Schnittstelle: | I2C |
| Oberflächenhelligkeit: | 1000 cd/m2 (Nits) | Betriebstemperatur.: | -30°C bis +75°C |
| Speichertemperatur.: | -30°C bis +80°C | Nummer des Pins: | 50 Pins |
| Sichtrichtung: | IPS, jeder Blickwinkel | Aktivbereich: | 154.21 ((H) x85.92 ((V) (mm) |
| Berührungsbildschirm: | CTP Optional | Oberflächenbehandlung: | Festbeschichtung ((3H) |
| Anzeigen von Farben: | 16,7 M | Verbindung: | ZIF |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 7 Zoll hohe Helligkeit TFT,1024*600 TFT-LCD-Display,TFT-LCD-Bildschirm mit 1000 Nits |
||
Über diesen Artikel SFTO700XC-7026ACT2, hohe Helligkeit 1000 nits 7-Zoll IPS TFT LCD-Display
Verbessern Sie Ihre Projekte mit unserem 7-Zoll IPS TFT-LCD-Display mit hoher Helligkeit von 1000 nits.Dieses Display ist so konzipiert, dass es kristallklare Bilder und lebendige Farben liefert., so dass es ideal für verschiedene Anwendungen wie Industriemaschinen, Handheld-Geräte, Outdoor-Displays und mehr geeignet ist.
Hauptmerkmale:
Warum wählen Sie unser 7-Zoll IPS TFT LCD Display?
Dieses Display ist für Langlebigkeit und Leistung konzipiert, um einen langlebigen Einsatz in anspruchsvollen Umgebungen zu gewährleisten.Die überlegene Helligkeit und Qualität machen unser Display zur idealen Wahl.
Spezifikationen:
Verbessern Sie die Funktionalität und Ästhetik Ihres Produkts mit unserem 7-Zoll-LCD-Display mit hoher Helligkeit.Bestellen Sie jetzt und machen Sie den ersten Schritt, um in Ihrem nächsten Projekt eine außergewöhnliche visuelle Leistung zu liefern.!
Produktspezifikation
| Merkmal | Spezifikationen |
| LCD-Typ | 70,0 Zoll |
| Entschließung (H) | 1024 ((RGB) ×600 |
| Technologieart | a-Si TFT |
| Pixelkonfiguration | RGB-Vertikalstreifen |
| Anzeigemodus | Normalerweise schwarz |
| Oberflächenbehandlung | Glanz |
| Sichtrichtung | Alle |
| Inversionsrichtung der Graustufen | - Nein. |
| UmrissAbmessungen (W x H x T) (mm) | 218.42 mal 146.9 mal 9.55 |
| Aktivfläche ((mm) | 154.21 mal 85.92 |
| Mit/ohne Touchscreen | Mit CTP |
| Typ des Übereinstimmungsverbinders | 50PIN 0,5PITCH |
| Typ der Hintergrundbeleuchtung | LED-Leuchte |
| Schnittstelle | RGB-Bild |
| Anzahl der Farben | 16.7M |
| Treiber-IC | Htc-A1 und Htc-A2 |
| CTP IC | Gewichtung: |
| CTP-Struktur | G+G |
| CTP-Schnittstelle | I2C |
LCD-Außenabmessungen
CTP Außendimensionen
Definition des Schnittstellenpins
| Nein, nicht wirklich. | PIN-Name | Beschreibung |
| 1 | LED-A1 | Leistungsspannung für LED-Hintergrundbeleuchtung Anode |
| 2 | LED-A2 | Leistungsspannung für LED-Hintergrundbeleuchtung Anode |
| 3 | LED-K1 | Leistungsspannung für LED-Hintergrundbeleuchtung Kathode |
| 4 | LED-K1 | Leistungsspannung für LED-Hintergrundbeleuchtung Kathode |
| 5 | GND | Kraftbefestigung |
| 6 | VCOM | VCOM-Spannung |
| 7 | DVDD | Leistung für digitale Schaltungen |
| 8 | Modus | Steuerung des Modus DE oder HV.H:DE-Modus.L:HSD/VSD |
| 9 | DE | Daten aktivieren |
| 10 | VS | Vsync-Signalinput |
| 11 | HS | Hsync-Signal-Eingang |
| 12 | B7 | BLUE Datensignal (MSB) |
| 13 | B6 | Blaues Datensignal |
| 14 | B5 | Blaues Datensignal |
| 15 | B4 | Blaues Datensignal |
| 16 | B3 | Blaues Datensignal |
| 17 | B2 | Blaues Datensignal |
| 18 | B1 | Blaues Datensignal |
| 19 | B0 | BLUE Datensignal (LSB) |
| 20 | Die G7 | GREEN Datensignal (MSB) |
| 21 | G6 | Grünes Datensignal |
| 22 | G5 | Grünes Datensignal |
| 23 | G4 | Grünes Datensignal |
| 24 | G3 | Grünes Datensignal |
| 25 | G2 | Grünes Datensignal |
| 26 | G1 | Grünes Datensignal |
| 27 | G0 | GREEN Datensignal (GSB) |
| 28 | R7 | RED-Datensignal (MSB) |
| 29 | R6 | RED-Datensignal |
| 30 | R5 | RED-Datensignal |
| 31 | R4 | RED-Datensignal |
| 32 | R3 | RED-Datensignal |
| 33 | R2 | RED-Datensignal |
| 34 | R1 | RED-Datensignal |
| 35 | R0 | RED Datensignal (LSB) |
| 36 | GND | Kraftbefestigung |
| 37 | DCLK | DATEN-UHR |
| 38 | GND | Kraftbefestigung |
| 39 | L/R | Wählen Sie links oder rechts die Scanrichtung aus. |
| 40 | Einheitlich | Wählen Sie nach oben oder unten Scannerichtung. |
| 41 | VGH | Schnittstelle an Spannung |
| 42 | VGL | Schnittstelle OFF Spannung |
| 43 | AVDD | Leistungsspannung für analoge Schaltungen. |
| 44 | Zurücksetzen | Globaler Wiederaufsetzungs-Pin |
| 45 | NC | Keine Verbindung. |
| 46 | VCOM | VCOM-Spannung |
|
47 |
DITHB |
Dithering-Funktion.H:6bit Auflösung ((letzte 2 Bit der Eingabedaten Abgekürzt) L:8bit Auflösung (Standard-Einstellung) |
| 48 | GND | Kraftbefestigung |
| 49 | NC | Keine Verbindung. |
| 50 | NC | Keine Verbindung. |
Elektrische Eigenschaften
| Artikel 1 | Symbol | Min. | Typ | Maximal | Einheit |
Prüfung Zustand |
|
Leistungsspannung |
DVDD | 3.0 | 3.3 | 3.6 | V | - |
| AVDD | 9.4 | 9.6 | 9.8 | V | ||
| VGH | 17 | 18 | 18.5 | V | ||
| VGL | - Sieben | -6 | - Fünf.5 | V | ||
| Eingangssignalspannung | VCOM | 3.1 | 3.3 | 3.5 | V | |
| Eingangslogik Hochspannung | HIV | 0.7DVD D | - | DVDD | V | |
| Eingangslogik Niederspannung | VIL | 0 | 0.3DVDD | V | ||
|
Strom für Fahrer |
IGH | - | 0.2 | 1 | mA | VGH= 16,0 V |
| IGL | - | 0.2 | 1 | mA | VGL=7,0V | |
| IDVDD | - | 4.0 | 1 | mA | DVDD = 3,3 V | |
| IAVDD | - | 20 | 50 | mA | Einheitliche Antriebsspannung |
Spezifikation für Hintergrundbeleuchtung
| Artikel 1 | Symbol | Min. | Typ | Maximal | Einheit |
| Vorwärtsstrom | Wenn | - Ich weiß nicht. | 320 | - | mA |
| Vorwärtsspannung | VF | 16.8 | 19.2 | 21 | V |
| Lebensdauer | 40000 | 50000 | H |
Optische Eigenschaften
| Artikel 1 | Symbol | Die Situation | Min. | Typ | Maximal | Einheit |
|
Blickwinkel |
θT |
CR≥10 |
- | 80 | - |
Grade |
| θ B | - | 80 | - | |||
| θ L | - | 80 | - | |||
| Th R | - | 80 | - | |||
| Kontrastverhältnis | Zinssatz | θ=0° | 700 | 800 |
- |
- |
| Reaktionszeit | Tonnen | 25°C |
- |
30 | 40 |
m |
| Zuschlag | ||||||
| Einheitlichkeit | U |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| Lichtvermögen | L |
- |
1000 |
- |
cd/m2 |

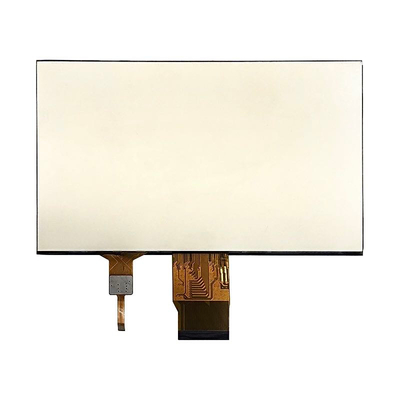

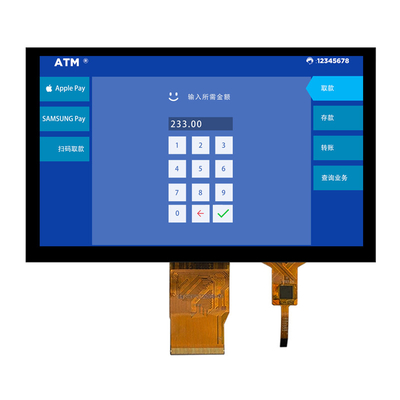

Produktbild
