Produktdetails:
|
| Schlüsselwörter: | 6.86 Zoll Bar TFT | Entschließung: | 1280x480 |
|---|---|---|---|
| Schnittstelle: | MIPI | Treiber-IC: | FL7707 |
| Oberflächenhelligkeit: | 800 cd/m2 | Berührungsbildschirm: | kapazitives mit Berührungseingabe Bildschirm |
| Sichtrichtung: | IPS, alle Blickwinkel | Lebensdauer der LED: | 40,000 Stunden |
| Zertifizierung: | ISO9001:2015 / ISO14000:2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 1280*480 Punkte TFT-LCD-Display,LCD-Display mit hoher Helligkeit von 800 Nits,6.86-Zoll TFT-LCD-Display |
||
Datenblatt herunterladen
Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Vorschlag zu unterbreiten.
Über diesen ArtikelSFTO686XC-7108BCT
Dieses 6,86-Zoll-IPS-TFT-LCD-Display von Saef Technology Ltd. hat eine hohe Auflösung von 1280x480, was eine klare und empfindliche Bilddarstellung ermöglicht.Seine hohe Helligkeit von 800 Nits gewährleistet eine hervorragende Sicht unter verschiedenen LichtverhältnissenDer Bildschirm verwendet die MIPI-Schnittstelle, unterstützt eine schnelle Datenübertragung und ist mit einem kapazitiven Touchscreen (CTP) ausgestattet.mit empfindlicher Berührungsempfindlichkeit und Multi-Touch-Funktion.
Hauptmerkmale:
Technische Spezifikationen
Anwendungsszenarien:
Kundenspezifische Dienstleistungen
Dieses hohe Helligkeit 800 Nits 6,86 Zoll IPS TFT LCD-Displayist eine ideale Wahl für verschiedene Anwendungen aufgrund seiner hervorragenden Anzeigeleistung und flexiblen Schnittstellenoptionen.
Eigenschaften
| Artikel 1 | Inhalt | Einheit |
| LCD-Typ | TFT | - |
| Anzeigen von Farben | 16M | |
| Sichtrichtung | Alle | Uhrzeit |
| Betriebstemperatur | -20 ~ +70 | °C |
| Lagertemperatur | -30 ~ +80 | °C |
| Modulgröße | 66.6 mal 181.0 mal 6.9 | mm |
| Aktivbereich ((W × H) | 60.19 mal 160.51 | mm |
| Anzahl der Punkte | 1280 × RGB × 480 | Punkte |
| Stromversorgungsspannung | 3.3 | V |
| Hintergrundbeleuchtung | 12-LEDs (weiß) | Stück |
| Hellenheit ((LCM) | 800 | cd/m2 |
| Datenübertragung | MIPI | - |
| Typ des LCM-Anschlusses |
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. |
0.5PITCH 40pins |
| Treiber-IC | FL7707 | |
| CTP IC | Gewichtung: |
Mechanische Zeichnung
Beschreibung des Pins
| Nummer der Anschrift. | Symbol | Funktion |
| 1 | GND | Boden |
| 2 | D0P | MIPI Datengleis0 Eingabe (positiv) |
| 3 | D0N | MIPI-Datenleiste0 Eingabe (negativ) |
| 4 | GND | Boden |
| 5 | D1P | MIPI Datenspur1 Eingang (positiv) |
| 6 | D1N | MIPI Datenspur1 Eingabe (negativ) |
| 7 | GND | Boden |
| 8 | CLKP | MIPI CLK-Eingang (positiv) |
| 9 | CLKN | MIPI CLK-Eingabe (negativ) |
| 10 | GND | Boden |
| 11 | D2P | MIPI Datenspur2 Eingang (positiv) |
| 12 | D2N | MIPI-Datenleiste2 (negativ) |
| 13 | GND | Boden |
| 14 | D3P | MIPI Datenspur3 Eingang (positiv) |
| 15 | D3N | MIPI-Datenleiste 3 (negativ) |
| 16 bis 17 | GND | Boden |
| 18 bis 19 | VCC-1V8 | IO Stromversorgung ((1,65V~3,6V) |
| 20 | Der Begriff "REFCLK/NC" ist nicht mehr in der Fassung der Verordnung (EU) Nr. 182/2011 enthalten. | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | Wir schlagen vor, die Verbindung mit einem RC-Reset-Schaltkreis für Stabilität zu herstellen. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | Boden |
| 28 bis 29 | K | Hintergrundleuchte LED Boden |
| 30 | GND | Boden |
| 31 | VGL/NC | NC |
| 32 bis 33 | GND | Boden |
| 34 | VGH/NC | NC |
| 35 bis 36 | Eine | LED-Hintergrundlicht Leistung |
| 38 bis 39 | VDD-3V3 | Stromversorgung ((3.3~3.6V) |
| 40 | VCOM/NC | NC |
Absolute Höchstratings
| Parameter | Symbol | Die Situation | Min. | Typ | Maximal | Einheit |
| Stromversorgung | VDD | Ta=25°C | - | 3.3 | - | V |
| Schnittstelle an Stromversorgungsspannung | VGH | - | 15 | - | V | |
| Ausgeschaltete Netzteilspannung | VGL | - | - 11 | - | V |
Elektrische Eigenschaften ((Vss=0V,Ta=25°C)
| Parameter | Symbol | Die Situation | Min. | Typ | Maximal | Einheit | |
| Stromversorgung | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| Stromversorgung | Zulassung | Ta=25°C | - | 1.8 | - | V | |
| Eingangsspannung | - Ich weiß nicht. | HIV | VIOVCC = 1,8 V | 0.8VIOVCC | - | VIOVCC | V |
| - Ich weiß nicht. | VIL | VIOVCC = 1,8 V | 0 | - | 0.2VIOVCC | V | |
Spezifikation für LED-Hintergrundbeleuchtung ((VSS=0V,Ta=25°C)
| Artikel 1 | Symbol | Die Situation | Min. | Typ | Maximal | Einheit | |
| Versorgungsspannung | - | - | - | 9.6 | - | V | |
| Versorgungsstrom | Wenn | - | - | 240 | - | mA | |
| Vorwärtsstrom | Normal | Ipn | 3-Chips-Serie x 4 | - | - | mA | |
| Verdunkelung | Ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Stunden | |

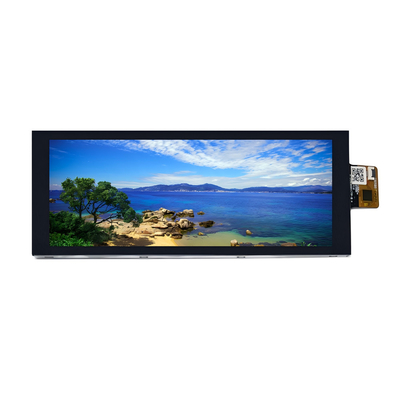

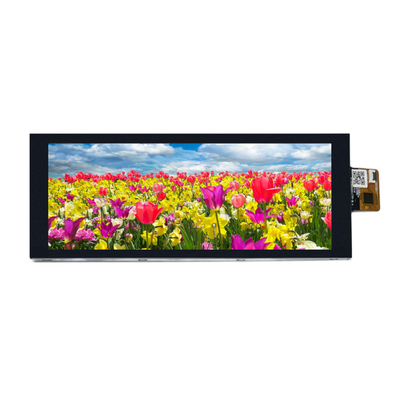

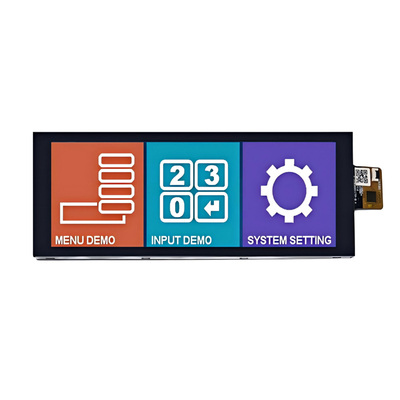

Produktbild
