Produktdetails:
|
| Schlüsselwörter: | TFT-LCD-Bildschirm 12,1 Zoll | Entschließung: | 1024*768 Pixel |
|---|---|---|---|
| Aktivbereich: | 245.76*184.32mm | LCD-Schnittstelle: | LVDS |
| Berührungsbildschirm: | Keine Berührung (PCAP optional) | Oberflächenhelligkeit: | 1000 cd/m2 |
| Betriebstemperatur.: | -20°C bis +70°C | Speichertemperatur.: | -30°C bis +80°C |
| Anzeigetypen: | IPS-Vollsichtwinkel | Kontrastverhältnis: | 1000 |
| Anzeige Farbe: | 16,7 M | Lebensdauer der LED: | 40,000 Stunden |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 12,1 Zoll TFT LCD-Anzeige,1024*768 TFT-LCD-Display |
||
Hochhelligkeit 1000nits 12,1 Zoll IPS TFT LCD-Display
Verbessern Sie Ihre visuelle Erfahrung mit unserem12.1 Zoll hohe Helligkeit IPS TFT-LCD-DisplayDieses für Klarheit und Leistung konzipierte Display bietet eine bemerkenswerte1000 Nits, die auch in hellen Umgebungen für lebendige Bilder sorgen.1024 x 768 Pixel, wird jedes Detail zum Leben erweckt, was es ideal für verschiedene Anwendungen wie industrielle Steuerung, medizinische Geräte und Außenschilder macht.
Hauptmerkmale:
Spezifikationen:
Verbessern Sie Ihre Ausrüstung mit unserer High Brightness12.1 Zoll IPS TFT-LCD-Display¢die ideale Wahl für eine überlegene Sichtbarkeit und Leistung.Dieser LCD-Bildschirm erfüllt Ihre Anforderungen an Zuverlässigkeit und Qualität.
Bestellen Sie jetzt!Bringen Sie Ihre Projekte mit kristallklaren Grafiken und lebendigen Farben noch heute zum Leben!
Eigenschaften
| Artikel 1 Buchstabe a | Inhalte | Einheit |
| LCD-Typ | TFT / Übertragbar / Normal schwarz | |
| Größe | 12.1 | Inch |
| Blickwinkel | 85/85/85/85 | |
| Anzeigemodus | Nominell schwarz | |
| LCD (W × H) | 260.48 × 204 × 7.2 | mm |
| Aktivfläche (W × H) | 245.76 mal 184.32 | mm |
| Punktlänge (W × H) | 00,08 mal 0.08 | mm |
| Anzahl der Punkte (Pixel) | 1024 (RGB) × 768 | |
| Weißer Punkt (x,y) (unter C-Licht) | X: 0.305, y: 0,347 (Typ.) | |
| Reaktionszeit | ≤ 35 | m |
| LCD-Leuchtigkeit | 1000 (typisch) | cd/m2 |
| Kontrastverhältnis | 10001 (Typ.) | |
| Schnittstellentyp | LVDS | |
| Farbtiefe | 256K / 16.7M | |
| Pixel-Anordnung | RGB-Streifen | |
| Oberflächenbehandlung | AG | |
| Betriebstemperatur | - 20 bis 70 | °C |
| Lagertemperatur | -30 bis 80 | °C |
Außendimensionen
Absolute Höchstratings
| Parameter | SYMBOL | Min. | Maximal | Einheit |
| Stromversorgungsspannung | VDD | - Oh, nein.3 | 3.8 | V |
| LED_VCCS | - Oh, nein.3 | 25 | V | |
| Betriebstemperatur | Top | - 20 | 70 | °C |
| Speichertemperatur | TST | - 30 | 80 | °C |
Spezifikationen für Hintergrundbeleuchtung
| Artikel 1 Buchstabe a | SYMBOL | Werte | Einheit | Anmerkung | ||
| - Ich bin ein Mann. | TYP. | Max. - Ich weiß. | ||||
| Ausgangsleistung | LED+ | 23 | 24 | 25 | V | LED+ = 24V @8S4P |
| 35 | 36 | 37 | V | LED+ = 36V @11S4P | ||
| Ausgangsstrom | Einheit für die Berechnung der Leistung | 44.55 | 45 | 45.45 | mA |
Gesamt 180mA (typisch) (45mA x 4 Kanäle) |
Optische Eigenschaften
| Artikel 1 Buchstabe a | SYM | Zustand | Min. | TYP | Maximal | Einheit | |
|
Blickwinkelbereich |
θ |
′ = 90° | 85 | 89 | - | Die | |
| ′ = 270° | 85 | 89 | - | Die | |||
| ️ = 0° | 85 | 89 | - | Die | |||
| ️ = 180° | 85 | 89 | - | Die | |||
|
Farbe Chromatischkeit (CIE1931) |
Weiß |
x |
X=0, Y=0 R=G=B=255 Graustufen |
- Oh, nein.02 |
0.305 |
+0. Das ist alles.02 |
- |
| y | 0.347 | ||||||
| Zentrumsübertragung | T% | 5.06 | 5.62 | - | % | ||
| Reaktionszeit | Tr+Tf | - | 25 | 35 | m | ||
| Kontrastverhältnis | Die | 700 | 1000 | - | - | ||
| Reaktionszeit | Tr+Tf | x = 0, Y = 0 | - | 25 | 35 | m | |
Definition des Schnittstellenpins
| Nein, nicht wirklich. | SYMBOL | Beschreibung |
| 1 | RX3+ | Differentielle Dateneingabe, CH3 (positiv) |
| 2 | RX3- | Differentielle Dateneingabe, CH3 (negativ) |
|
3 |
BIST |
Normalbetrieb/BIST-Musterwahl BIST=0: Normalbetrieb BIST=1: BIST-Modus |
|
4 |
SEL68 |
LVDS 6/8-Bit-Selektionsfunktionssteuerung, SEL68=1: LVDS-Eingabedaten sind 6 Bit SEL68=0: LVDS-Eingabedaten sind 8 Bit |
| 5 | GND | Boden |
| 6 | RXC+ | Differential Clock Input (positiv) |
| 7 | RXC- | Differential Clock Input (negativ) |
| 8 | GND | Boden |
| 9 | RX2+ | Differentielle Dateneingabe, CH2 (positiv) |
| 10 | RX2- | Differentielle Dateneingabe, CH2 (negativ) |
| 11 | GND | Boden |
| 12 | RX1+ | Differentielle Dateneingabe, CH1 (positiv) |
| 13 | RX1- | Differentielle Dateneingabe, CH1 (negativ) |
| 14 | GND | Boden |
| 15 | RX0+ | Differentielle Dateneingabe, CH0 (positiv) |
| 16 | RX0- | Differentielle Dateneingabe, CH0 (negativ) |
|
17 |
ReLR |
Linke oder rechte Anzeigesteuerung LR=1: Linke-->Rechte LR=0: Rechts--> Links |
|
18 |
ReUD |
Auf- oder Abwärts-Anzeigesteuerung LR=1: Auf->Abwärts LR=0: nach unten --> nach oben |
| 19 | VDD | Stromversorgung 3.3V |
| 20 | VDD | Stromversorgung 3.3V |

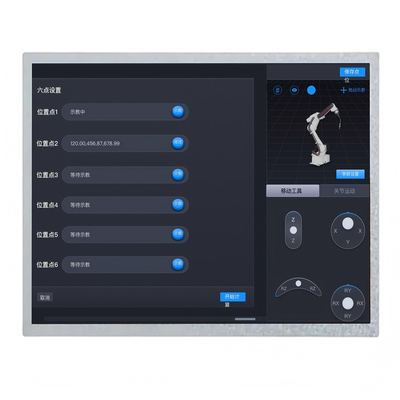

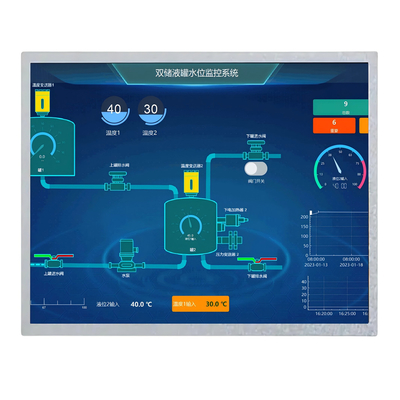

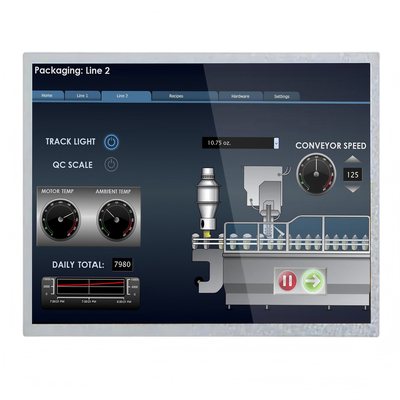

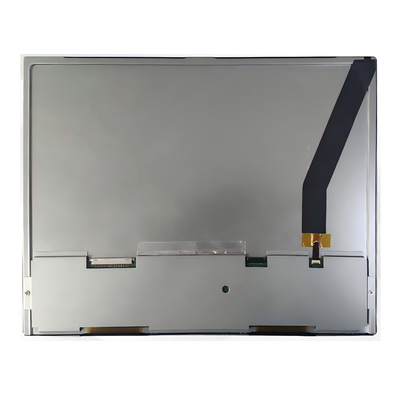

Produktbild
