Produktdetails:
|
| Schlüsselwörter: | 21.5 Zoll PCAP TFT-Display | Entschließung: | Pixel 1920*1080 |
|---|---|---|---|
| LCD-Größe: | 495.6 x 292,2 x 10,57 mm (W/o Berührung) | LCD mit Touch: | 526 x 324 x 15,16 mm (mit Touch) |
| Aktivbereich: | 476.064(H) x 267.786(V) mm | LCD-Schnittstelle: | LVDS |
| CTP-Schnittstelle: | USB-Schalter | Berührungsbildschirm: | CTP (projektiver kapazitiver Touchscreen) |
| Oberflächenhelligkeit: | 1000 cd/m2 | Betriebstemperatur.: | -10°C bis +60°C |
| Speichertemperatur.: | -20℃ zu +60℃ | Anzeigetypen: | IPS-Vollsichtwinkel |
| Oberflächenbehandlung: | Dunst 25%, 3H | Kontrastverhältnis: | 1000 |
| Anzeige Farbe: | 16,7 M | Lebensdauer der LED: | 30.000 Stunden |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | FHD-Auflösung hohe Helligkeit TFT,TFT-LCD-Bildschirm mit 1000 Nits,21.5 Zoll TFT-LCD-Display |
||
IPS TFT-LCD-Display mit hoher Helligkeit von 21,5 Zoll - FHD-Auflösung mit LVDS und USB-Touchscreen
Verbessern Sie Ihre Besichtigung mit unseremHohe Helligkeit 21,5-Zoll IPS TFT LCD-DisplaySie ist so konzipiert, dass sie bei unterschiedlichsten Lichtverhältnissen eine atemberaubende Optik liefert.1000 Nits, sorgt dieses Display für klare und lebendige Bilder, was es sowohl für Innen- als auch für Außenanwendungen perfekt macht.
Hauptmerkmale:
Auflösung:Genießen Sie kristallklare Bilder mit einer Full-HD-Auflösung von 1920x1080 Pixel.oder interaktive Anwendungen.
IPS-Technologie:Mit der In-Plane Switching (IPS) Technologie können Sie eine überlegene Farbgenauigkeit und größere Blickwinkel erwarten.Jeder wird ein konsistentes und lebendiges Seherlebnis genießen.
LVDS-Schnittstelle:Die LVDS-Schnittstelle (Low-Voltage Differential Signaling) sorgt für eine schnelle Datenübertragung, ermöglicht schnelle Auffrischungsraten und reduziert das Flimmern für ein reibungsloseres Bild.
USB-Touchscreen:Unsere integrierte USB-Touchscreen-Funktion ermöglicht eine einfache Interaktion mit Ihren Inhalten und macht sie perfekt für interaktive Kioske, Point-of-Sale-Systeme und Steuerungen.Die reaktionsschnelle und intuitive Touchtechnologie sorgt für ein nahtloses Benutzererlebnis.
Vielseitige Anwendungen:Diese Anzeige eignet sich für eine Vielzahl von Anwendungen, darunter Einzelhandelsanzeigen, Bildungsumgebungen, medizinische Geräte und industrielle Steuerungen.Sein robustes Design sorgt für Langlebigkeit und Langlebigkeit.
Einfache Installation:Unser Display ist für eine problemlose Installation konzipiert und verfügt über Montageoptionen für eine schnelle Einrichtung, sodass Sie sofort mit dem Installieren beginnen können.
Verbessern Sie Ihre Projekte mit dem High Brightness 21,5-Zoll IPS TFT LCD Display und erleben Sie unvergleichliche Leistung und Klarheit.Dieses Display kombiniert fortschrittliche Technologie mit benutzerfreundlichen FunktionenBestellen Sie Ihre heute und verändern Sie Ihr Seherlebnis!
Eigenschaften
| Artikel 1 Absatz 1 | Einheit | Spezifikation |
| Bildschirmdiagonal | mm | 546.86 ((21.5 ̇) |
| Aktivbereich | mm | 476.064 ((H) x 267.786 ((V) |
| Pixel H x V | - | 1920 ((x3) x 1080 |
| Pixel Pitch | Ich weiß nicht. | 247.95 (für eine Triade) x247.95 |
| Pixel-Anordnung | - | RGB-Vertikalstreifen |
| Anzeigemodus | - | VA-Modus, normalerweise schwarz |
| Reaktionszeit | Msec | 14 ms (typischerweise eingeschaltet/ausgeschaltet) |
| Gewicht | In Gramm | TBD |
| Elektrische Schnittstelle | - | Dual-Channel-LVDS,8-Bit-RGB-Daten-Eingabe |
| Unterstützungsfarbe | - | 16.7M Farben |
| Oberflächenbehandlung | - | Anti-Glanz, 3H |
|
Temperaturbereich in Betrieb Lagerung (Schifffahrt) |
°C |
-10 bis +60 -20 bis +60 |
Außendimensionen
Definition des Schnittstellenpins
| Nummer der Anschrift. | Symbol | Beschreibung |
| 1 | RxO0- | Einleitung von LVDS-Differentialdaten (Odd-Daten) |
| 2 | RxO0+ | Positive LVDS-Differentialdaten (Odd-Daten) |
| 3 | RxO1- | Einleitung von LVDS-Differentialdaten (Odd-Daten) |
| 4 | RxO1+ | Positive LVDS-Differentialdaten (Odd-Daten) |
| 5 | RxO2- | Einleitung von LVDS-Differentialdaten (Odd-Daten) |
| 6 | RxO2+ | Positive LVDS-Differentialdaten (Odd-Daten) |
| 7 | GND | Boden |
| 8 | RxOCLK- | Negative LVDS-Differentialuhr-Eingabe (Odd-Uhr) |
| 9 | RxOCLK+ | Positiver LVDS-Differenzuhr-Eingang (Odd-Uhr) |
| 10 | RxO3- | Einleitung von LVDS-Differentialdaten (Odd-Daten) |
| 11 | RxO3+ | Positive LVDS-Differentialdaten (Odd-Daten) |
| 12 | RxE0- | Einleitung von LVDS-Differentialdaten (Gleichdaten) |
| 13 | RxE0+ | Positive LVDS-Differenzdaten (Gleichdaten) |
| 14 | GND | Boden |
| 15 | RxE1- | Einleitung von LVDS-Differentialdaten (Gleichdaten) |
| 16 | RxE1+ | Positive LVDS-Differenzdaten (Gleichdaten) |
| 17 | GND | Boden |
| 18 | RxE2- | Einleitung von LVDS-Differentialdaten (Gleichdaten) |
| 19 | RxE2+ | Positive LVDS-Differenzdaten (Gleichdaten) |
| 20 | RxECLK- | Negativer LVDS-Differential-Uhr-Eingang (Gleiche Uhr) |
| 21 | RxECLK+ | Negativer LVDS-Differential-Uhr-Eingang (Gleiche Uhr) |
| 22 | RxE3- | Einleitung von LVDS-Differentialdaten (Gleichdaten) |
| 23 | RxE3+ | Positive LVDS-Differenzdaten (Gleichdaten) |
| 24 | GND | Boden |
| 25 | CTL | CTL_DVR |
| 26 | CE-Nummern | CE_DVR |
| 27 | NC | Keine Verbindung. |
| 28 | VDD | Stromversorgungs-Eingangsspannung |
| 29 | VDD | Stromversorgungs-Eingangsspannung |
| 30 | VDD | Stromversorgungs-Eingangsspannung |
PCAB-USB-Pin-Definition
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Spezifikation für Hintergrundbeleuchtung
| Parameter | Symbol | Wert | Einheit | ||
| - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | |||
| Lichtbalken-Eingangsspannung | VLED | 48 | 52 | 56 | V |
| Lichtbalken-Eingabe Strom | ILED | - | 480 | - | mA |
| Stromverbrauch | PLED | 23.04 | 24.96 | 26.88 | W |
| Lebensdauer der LED | LBL | 40000 | 50000 | - | Stunden |
Elektrische Eigenschaften
| Parameter | Symbol | Min. | Typ Max | Einheit | |
| Stromversorgungsspannung | VDD | 4.5 | 5.0 | 5.5 | V |
| Stromversorgungsstrom | IVDD | 500 | 1200 | mA | |
| In-Rush-Strom | IRUSH | 2.0 | 3.0 | Eine | |
| Erlaubte Eingangsspannung | VRF | 300 | mV | ||
| Höchstspannung für die Differentialleistung | HIV | +100 | mV | ||
| Niedrigspannung Differenz Eingangsschwelle | VIL | - 100 | mV | ||
| Differentielle Eingangsspannung | VID | 200 | 600 | mV | |
| Eintrittsspannung ((BL) | VBL_I | - Oh, nein.3 | VDD+0.3 | mV | |
| Differentielle Eingangsspannung im gemeinsamen Modus | VCM | 1.0 | 1.2 | 1.5 | |
| Stromverbrauch | Geschlechtskrankheiten | 2.5 | 6 | W | |
| Parameter | Bedingungen | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Kontrastverhältnis | Zentrum | 700 | 1000 | - | - |
| Reaktionszeit | Tr+Td | - | 14 | 20 | m |
|
CF Farbchromatik (CIE1931) |
Rot x |
Typ. -0.03 |
0 |
Typ: +0.03 |
0 |
| Weiß x | 0.323 | - | |||
| Weiß y | 0.379 | - | |||
| Zentrum Leuchtkraft weiß | Jahr für Jahr | 800 | 1000 | cd/m2 | |
| Kreuzgespräche | Ct | 2.0 | % |

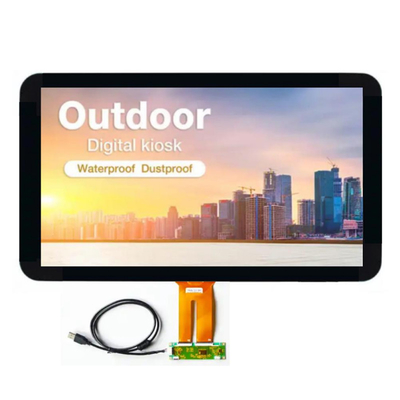

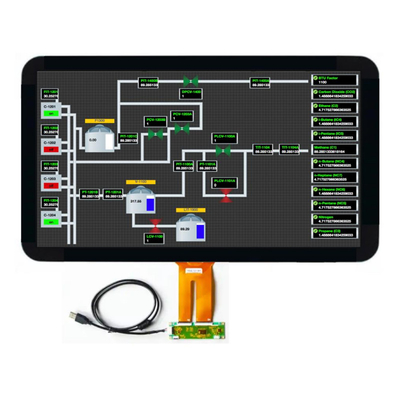

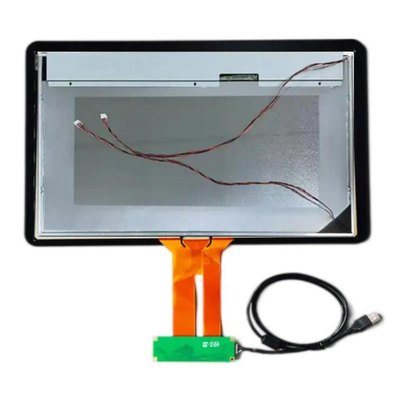

Produktbild
