Produktdetails:
|
| Schlüsselwörter: | EDP TFT-Display 15,6 Zoll | Entschließung: | Pixel 1920*1080 |
|---|---|---|---|
| LCD-Größe: | 360.0 x 212,3 x 6,25 mm (ohne Berührung) | LCD mit Touch: | 382.4 x 231,3 x 9,10 mm (mit Touch) |
| Aktivbereich: | 344.16 x 193,59 mm | LCD-Schnittstelle: | EDV |
| CTP-Schnittstelle: | USB-Schalter | Berührungsbildschirm: | CTP (kapazitiver Touchscreen) |
| Oberflächenhelligkeit: | 1000 cd/m2 | Betriebstemperatur.: | 0℃ zu +50℃ |
| Speichertemperatur.: | -20℃ zu +60℃ | Anzeigetypen: | IPS-Vollsichtwinkel |
| Oberflächenbehandlung: | Dunst 25%, 3H | Kontrastverhältnis: | 1000 |
| Anzeige Farbe: | 16,7 M | Lebensdauer der LED: | 40,000 Stunden |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | EDP-Schnittstelle Hochhelligkeit TFT-Display,15,6-Zoll hohe Helligkeit TFT-Anzeige |
||
Über diesen Artikel SFTO1560SM-7050A3CT
Verbessern Sie Ihr visuelles Erlebnis mit unserem High Brightness 15,6 Zoll IPS TFT LCD Display mit einer beeindruckenden Helligkeit von 1000 Nits.Dieses Display ist perfekt für eine Vielzahl von Anwendungen, einschließlich der Verwendung im Freien, in industriellen Umgebungen und fortschrittlichen Multimedia-Setups.
Hauptmerkmale:
Außergewöhnliche Helligkeit:Mit einer atemberaubenden Helligkeit von 1000 Nits sorgt dieses Display auch in hell beleuchteten Umgebungen für lebendige Bilder.Verabschiedet euch von den verfallenen Bildern und begrüßt die verbesserte Sichtbarkeit unter allen Bedingungen.!
Voll HD Auflösung:Erleben Sie scharfe und kristallklare Bilder mit Full HD (1920 x 1080) Auflösung.
IPS-Technologie:Die In-Plane Switching (IPS) -Technologie gewährleistet weite Blickwinkel und eine genaue Farbwiedergabe.Ideal für kollaborative Projekte oder Multi-User-Umgebungen.
EDV-Schnittstelle:Die Embedded DisplayPort (EDP) -Schnittstelle ermöglicht eine nahtlose Konnektivität, die eine schnelle Datenübertragung und eine optimale Leistung gewährleistet.Dies macht es für die Integration mit einer Vielzahl von Geräten und Systemen geeignet.
USB-Kapazität-Touch-Panel (CTP):Das integrierte USB CTP verbessert die Interaktivität und ermöglicht ein reibungsloses und reaktionsschnelles Touch-Erlebnis.
Vielseitige Anwendungen:Dieses LCD-Display ist ideal für Industriegeräte, Automobilbildschirme, medizinische Geräte und Unterhaltungselektronik geeignet und wurde für eine Vielzahl anspruchsvoller Anwendungen entwickelt.
Mit unserem High Brightness 1000Nits 15,6 Zoll IPS TFT LCD Display erhalten Sie garantiert eine überlegene Leistung, eine hervorragende Haltbarkeit und eine außergewöhnliche Bildqualität.Erleben Sie den Unterschied und bringen Sie Ihre Projekte auf die nächste Stufe!
Mechanische Spezifikation
| Parameter | Spezifikation | Einheit |
| Anzeigegröße | 15.6 (Diagonale) | Zoll |
| Aktivbereich | 344.16(H) ×193.59(V) | mm |
| Pixelformat |
(1 Pixel = R + G + B Punkt) 1920 ((H) ×1080 ((V) |
Bildschirm |
| Pixelpitch | 0.17925 ((H) x 0.17925 (V) | mm |
| Pixelkonfiguration | R, G, B vertikaler Streifen | |
| Anzeigemodus | Normalerweise schwarz | |
| Anzeigeschema | IPS | |
| Stromverbrauch | TBD | W |
| Oberflächenbehandlung des vorderen Polarisators | Gegenglimmerbeschichtung: (3H) |
Abmessungen der Umrisse TFT LCM NUR
| Parameter | Min. | Typ | Maximal | Einheit | |
|
Abmessungen der Einheit |
Breite | 359.7 | 360 | 360.3 | mm |
| Größe | 212.0 | 212.3 | 212.6 | mm | |
| Tiefe | 5.95 | 6.25 | 6.55 | mm | |
| Bruttogewicht | - | - | - | g | |
Umrissdimensionen eines kapazitiven Touchscreen
| Parameter | Min. | Typ | Maximal | Einheit | |
|
Abmessungen der Einheit |
Breite | 382.4 | mm | ||
| Größe | 231.3 | mm | |||
| Tiefe | 9.1 | mm | |||
| Bruttogewicht | - | - | - | g | |
Außendimensionen
Definition des Schnittstellenpins
| Nummer der Anschrift. | Symbol | Eingang und Ausgang | Funktion |
| 1 | NC | - | Für CDs reserviert |
| 2 | H_GND | P | Hochgeschwindigkeitsrunde |
| 3 | Fahrbahn1_N | Ich... | Ergänzende Signalverbindung 1 |
| 4 | Fahrbahn1_P | Ich... | Wahre Signalverbindung 1 |
| 5 | H_GND | P | Hochgeschwindigkeitsrunde |
| 6 | Fahrspur | Ich... | Ergänzende Signalverbindungsspur 0 |
| 7 | Strecke 0_P | Ich... | Wahre Signalverbindung 0 |
| 8 | H_GND | P | Hochgeschwindigkeitsrunde |
| 9 | Ausrüstung für die Ausrüstung | Ich... | Wirkliche Signal-Hilfkanäle |
| 10 | Ausnahme: | Ich... | Zusatzsignal-Hilfkanal |
| 11 | H_GND | P | Hochgeschwindigkeitsrunde |
| 12 | LCD_VDD | P | LCD-Logik und Treiberleistung (3,3 V) |
| 13 | LCD_VDD | P | LCD-Logik und Treiberleistung (3,3 V) |
| 14 | NC | Ich... | Für die Verwendung durch den Hersteller von LCDs vorbehalten |
| 15 | LCD_GND | P | LCD-Logik und Fahreranordnung |
| 16 | LCD_GND | P | LCD-Logik und Fahreranordnung |
| 17 | HPD | O | HPD-Signal-Pin |
| 18 | LED-1 | P | NC |
| 19 | LED-2 | P | NC |
| 20 | LED-3 | P | NC |
| 21 | LED-4 | P | NC |
| 22 | BL ENABLE | Ich... | NC |
| 23 | BL PWM DIM | Ich... | NC |
| 24 | NC | - | Für die Verwendung durch den Hersteller von LCDs vorbehalten |
| 25 | NC | - | Für die Verwendung durch den Hersteller von LCDs vorbehalten |
| 26 | BL PWR | P | NC |
| 27 | BL PWR | P | NC |
| 28 | BL PWR | P | NC |
| 29 | BL PWR | P | NC |
| 30 | NC | - | Für die Verwendung durch den Hersteller von LCDs vorbehalten |
Spezifikationen für Hintergrundbeleuchtung
| Artikel 1 | Symbol | Min. | TYP | Maximal | Einheit |
| Versorgungsspannung | Vf | 28 | 30 | 33 | V |
| Versorgungsstrom | Wenn | - | 270 | 360 | mA |
| Lebensdauer | - | 40000 | 50000 | - | Hrs. |
Optische Eigenschaften
| Parameter | Bedingungen | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | |
|
Blickwinkel (CR>10) |
Horizontale | θL | - | 85 | - |
Grade |
| Th R | - | 85 | - | |||
| Vertikal | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| Kontrastverhältnis | Zentrum | 600 | 800 | - | - | |
| Reaktionszeit | Tr+Td | - | 25 | 35 | m | |
|
CF Farbchromatik (CIE1931) |
Rot x |
Typ. -0.03 |
0.642 |
Typ: +0.03 |
- | |
| Rot und | 0.3078 | - | ||||
| Grün x | 0.283 | - | ||||
| Grün y | 0.594 | - | ||||
| Blau x | 0.142 | - | ||||
| Blau und | 0.149 | - | ||||
| Weiß x | 0.303 | - | ||||
| Weiß y | 0.329 | - | ||||
| NTSC-Verhältnis | % | (45) | - | |||
| Zentrum Leuchtkraft weiß | Jahr für Jahr | 900 | 1000 | cd/m2 | ||
| Weiße Einheitlichkeit 13pt | δW | 75 | 80 | |||

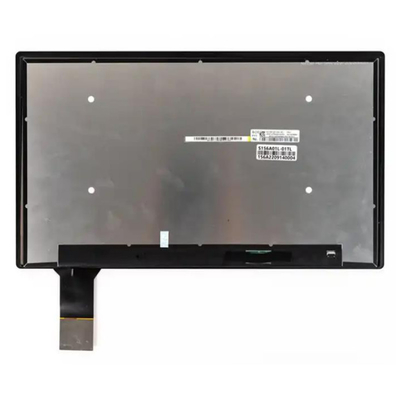

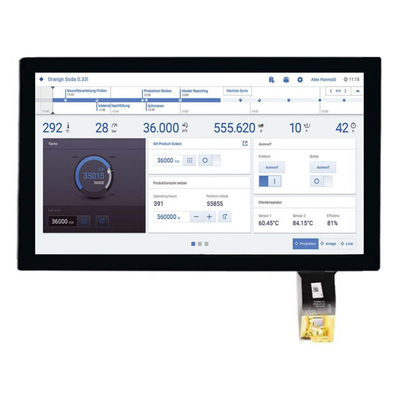

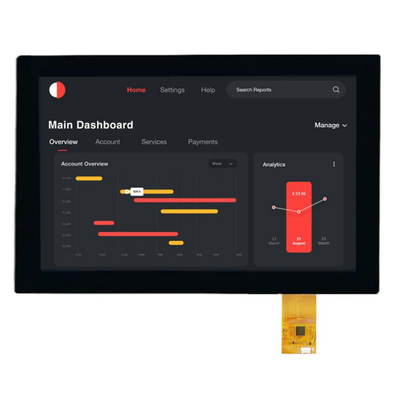

Produktbild
