Produktdetails:
|
Schlüsselwörter: | 13.3 Zoll PCAP TFT-LCD | Entschließung: | Pixel 1920*1080 |
---|---|---|---|
LCD-Größe: | 306.86x182.31x5.25mm (ohne Berührung) | LCD mit Touch: | 307.55x185.62x7.25mm (mit Touch) |
Aktivbereich: | 293.76 x 165,24 mm | LCD-Schnittstelle: | EDV |
CTP-Schnittstelle: | USB-Schalter | Berührungsbildschirm: | CTP |
Oberflächenhelligkeit: | 1000 cd/m2 | Betriebstemperatur.: | -0°C bis +50°C |
Speichertemperatur.: | -20℃ zu +60℃ | Anzeigetypen: | IPS-Vollsichtwinkel |
Oberflächenbehandlung: | Dunst 25%, 3H | Kontrastverhältnis: | 1000 |
Anzeige Farbe: | 16,7 M | Lebensdauer der LED: | 30.000 Stunden |
Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | EDV-Schnittstelle TFT LCD-Anzeige,13.3 Zoll hohe Helligkeit TFT,1000 Nissen TFT LCD-Anzeige |
Über diesen Artikel: SFTO1330XC-7119A3CT
Verbessern Sie Ihr visuelles Erlebnis mit unserem High Brightness 1000 Nits 13,3-Zoll IPS TFT LCD Display, das für Klarheit und Leistung bei jeder Beleuchtungsbedingungen konzipiert wurde.Dieses Display verfügt über eine Full-HD-Auflösung 1920 * 1080 Dot-Matrix, die für scharfe Bilder und lebendige Farben sorgen, wodurch sie für eine Vielzahl von Anwendungen, von tragbaren Geräten bis hin zu Industriegeräten, ideal ist.
Hauptmerkmale:
Hohe Helligkeit:Mit einem beeindruckenden Helligkeitsgrad von 1000 nits gewährleistet dieses Display eine außergewöhnliche Sichtbarkeit auch bei direktem Sonnenlicht oder in hellen Umgebungen.Perfekt für den Außenbereich oder für professionelle Anwendungen, bei denen eine gute Sicht vorrangig ist!
Beeindruckende Full-HD-Auflösung: Genießen Sie eine atemberaubende Bildqualität mit einer Auflösung von 1920 x 1080 Pixel.und ein immersives Seherlebnis, das Ihren Inhalt zum Leben erweckt..
IPS-Technologie:Unsere In-Plane Switching (IPS) -Technologie bietet weite Blickwinkel (bis zu 178 Grad), so dass Farbe und Helligkeit aus verschiedenen Perspektiven gleich bleiben.Ideal für kollaborative Umgebungen oder Multi-User-Szenarien!
EDV-Schnittstelle:Die integrierte Embedded DisplayPort (EDP) -Schnittstelle sorgt für einfache Verbindungen und Kompatibilität mit einer Vielzahl von Geräten.
Vielseitige Anwendungen:Egal, ob Sie ein tragbares Computergerät, eine digitale Beschilderung oder eine andere leistungsstarke Anzeigeentwicklung entwerfen, dieses 13,3-Zoll-Display ist vielseitig genug, um Ihren Bedürfnissen gerecht zu werden.
Warum wählen Sie unsere Anzeige?
Die Investition in unser IPS TFT LCD-Display mit hoher Helligkeit von 1000 Nits 13,3 Zoll bedeutet, Qualität, Haltbarkeit und Leistung zu wählen.Dieses Display ist so konstruiert, dass es schwierigen Bedingungen standhält, ohne dabei die visuelle Qualität zu beeinträchtigen..
Schlussfolgerung:
Erleben Sie den Unterschied, den hochwertige Displays ausmachen können.Bitte kontaktieren Sie uns noch heute!
Fühlen Sie sich frei, einen beliebigen Teil dieser Einführung anzupassen, um besser zu Ihrer Marken-Stimme oder spezifischen Marketingbedürfnisse zu passen!
Eigenschaften
Größe | 13.3 Zoll |
Schnittstelle für die Auflösung | 1920 ((H) x RGB X 1080 ((V) eDP1.2/2.7Gbps/2spur |
Verbindungsart | 20455-030E-76 (I-PEX) |
Farbtiefe | 16.7M |
Technologieart | A-si |
Anzeige-Spezifikation Pixel-Pitch (mm) | 0.153 mal 0.153 |
Pixelkonfiguration | RGB-Vertikalstreifen |
Anzeigemodus | Normalerweise schwarz |
TP-Treiber-IC | NC |
LCD-Oberflächenbehandlung | Aufbewahrung gegen Blendung: ((3H) |
Sichtrichtung Kontrastverhältnis | Die in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EG) Nr. 396/2005 aufgeführt. |
Farbspektrum Lichtdichte ((cd/m2) |
72% 1000 (TYP) |
Energieverbrauch | LCD:1.8 (W) (Max.) (Weißes Muster) |
LED-Nummern | 50 LEDS |
Gewicht (g) | - |
Umriss (W x H x D) (mm) | 307.55 mal 185.62 mal 7.25 |
TP Sichtfläche der Linse ((mm) | 294.36 x 165.84 |
LCM (W x H x D) (mm) | 306.86 mal 182.31 mal 5.25 |
LCD-Aktivfläche ((mm) | 293.76 mal 165.24 |
Mit/ohne TSP | Ohne CTP |

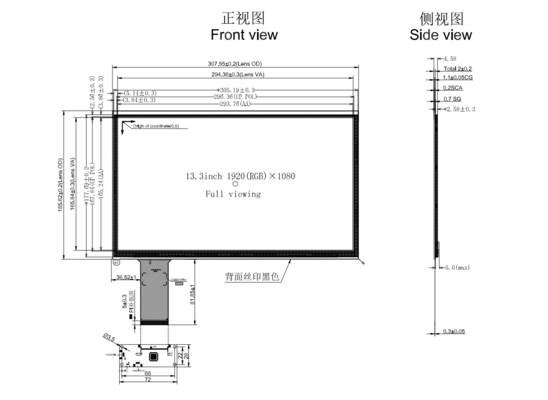

Außendimensionen
Definition des Schnittstellenpins
Kennzeichen Nr. | Symbol | Eingang und Ausgang | Funktion |
1 | NC | NC ((NICHT NUTZEN) | |
2 | H_GND | P | Hochgeschwindigkeits-Boden |
3 | Lanel N | Ergänzende Signalverbindung 1 | |
4 | LanelP | Ich... | Wahre Signalverbindung 1 |
5 | H_GND | P | Hochgeschwindigkeits-Boden |
6 | Fahrbahn N | Ergänzende Signalverbindungsspur 0 | |
7 | Strecke 0_P | Ich... | Wahre Signalverbindung 0 |
8 | H_GND | P | Hochgeschwindigkeits-Boden |
9 | Ausrüstung für die Ausrüstung | Wirkliche Signal-Hilfkanäle | |
10 | Ausnahme: | Ich... | Signal-Hilfkanal |
11 | H_GND | P | Hochgeschwindigkeits-Boden |
12 | LCD VCC | P | CD-Logik und Treiberleistung (3,3 V) |
13 | LCD_VCC | P | CD-Logik und Treiberleistung (3,3 V) |
14 | NC | NC ((NICHT NUTZEN) | |
15 | LCD GND | P | LCD-Logik und Fahreranordnung |
16 | LCD_GND | P | LCD-Logik und Fahreranordnung |
17 | HPD | O | HPD Signa |
18 | LED-1 | P | Hintergrundlicht LED- |
19 | LED-2 | P | Hintergrundlicht LED- |
20 | LED-3 | P | Hintergrundlicht LED- |
21 | LED-4 | P | Hintergrundlicht LED- |
22 | LED_PWMO | O | BL/LED PWM OUT |
23 | LED_PWMI | Ich... | BL/LED PWM IN |
24 | NC | Zur Verwendung durch den Hersteller von LCDs vorbehalten | |
25 | NC | Zur Verwendung durch den Hersteller von LCDs vorbehalten | |
26 | LED-5 | P | Hintergrundlicht LED- |
27 | LED-6 | P | Hintergrundlicht LED- |
28 | BL_PWR | P | Hintergrundlichtleistung LED+ |
29 | BL_PWR | P | Hinterlichtleistung LEDH |
30 | NC | Zur Verwendung durch den Hersteller von LCDs vorbehalten |
PCAB-USB-Pin-Definition
1 VCC
2 USB-
3 USB+
4 GND
Spezifikation für Hintergrundbeleuchtung
Parameter | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheiten |
LED-Eingang | VLED | 28 |
- |
33 | [V] |
Vorwärtsspannung der LED | VF | 2.8 | 3.0 | 3.3 | [V] |
LED Vorwärtsstrom | Wenn | 320 | - Ich weiß nicht. | ||
B/L Stromverbrauch | P_B/L |
- |
- |
- |
[W] |
Lebensdauer der LED | LT | 30000 | 40000 | - | Stunden |
LED-Nummer | NLED |
- |
50 |
- |
PCS |
Optische Eigenschaften
Artikel 2 | Symbol | Die Situation | Spezifikationen | Einheit | |||
- Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | |||||
Kontrastverhältnis | Zinssatz |
O=0° |
700 | 1000 | |||
Weiße Leuchtkraft | Jahr für Jahr | 800 | 1000 | cd/m2 | |||
Reaktionszeit | TR+TF | 30 | 35 | m | |||
Chromatischkeit |
Rot | XR | (0,642) | ||||
YR | (0,333) | ||||||
Grün | Xg | (0,301) | |||||
Das ist... | (0,621) | ||||||
Blau | XB | (0,153) | |||||
YB | (0,055) | ||||||
Weiß | Xw | (0,313) | |||||
Ich weiß nicht. | (0,329) | ||||||
Blickwinkel |
- Ich weiß. | 11.00 Uhr |
Zentrum CR≥10 |
80 | 85 |
Die |
|
12.00 Uhr | 80 | 85 | |||||
Ich weiß. | Wird die Angabe des Zustands nicht erfüllt, wird die Angabe des Zustands nicht erfüllt. | 80 | 85 | ||||
Die Daten werden von den zuständigen Behörden der Mitgliedstaaten übermittelt. | 80 | 85 | |||||
NTSC-Verhältnis | % | 65 | 72 | % |

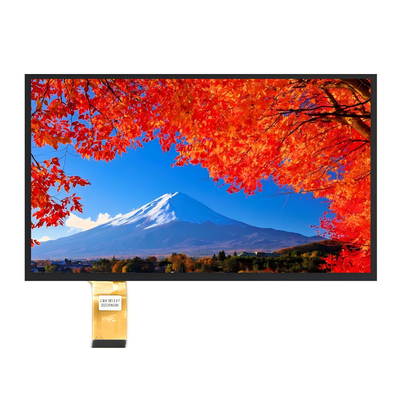

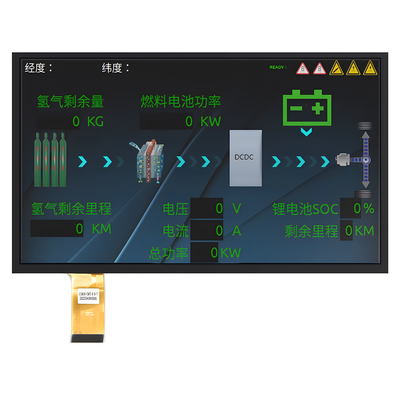

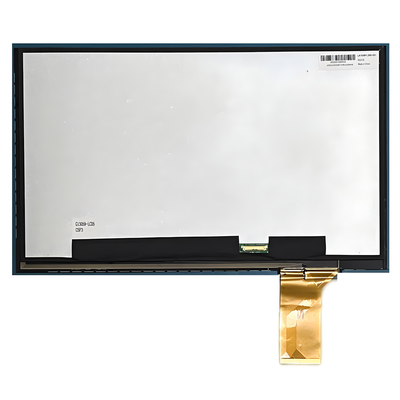

Produktbild
