Produktdetails:
|
| Erzeugnis: | 4 Zoll kreisförmiges TFT-LCD | Entschließung: | 720x720 |
|---|---|---|---|
| Schnittstelle: | MIPI mit 4 Fahrspuren | Berührungsbildschirm: | Nein, CTP ist optional |
| Sichtrichtung: | IPS (80/80/80/80) | Nummer des Pins: | 30 Stifte |
| Modulgröße: | 107.60(H) *111.87(V) *3.83(T) | Aktivbereich: | 101.52 (mm) Durchmesser |
| Oberflächenhelligkeit: | 1000 cd/m2 (Nits) | Betriebstemperatur.: | -30°C bis +85°C |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | Rohs & Reach-konform |
| Hervorheben: | 720x720 Punkte TFT-LCD-Display,4-Zoll-runder TFT-LCD-Display,1000 Nits hohe Helligkeit TFT-Display |
||
**Datenblatt herunterladen**
Die Kommission hat die Kommission aufgefordert, ihre Stellungnahme zu dem Vorschlag zu unterbreiten.
Über diesen Artikel SFTO400XC-7095A3N
Wir präsentieren unsere neueste Innovation in der Display-Technologie: den High Brightness 1000 Nits 4-Zoll Round TFT LCD mit einer atemberaubenden Auflösung von 720x720 Punkten.Dieses Display sorgt für kristallklare Bilder und lebendige Farben, die sich in jeder Umgebung abheben.
Zu den wichtigsten Merkmalen gehören:
Außergewöhnliche Helligkeit: Mit einer Helligkeitsstufe von 1000 Nits ist dieses Display für eine hervorragende Sichtbarkeit auch bei hellen Außenbedingungen ausgelegt und sorgt so dafür, dass Ihre Inhalte immer deutlich sichtbar sind.
Kompaktes Design: Der 4-Zoll-Runde-Formfaktor macht es ideal für eine Vielzahl von Anwendungen, von Automobil-Armaturenbrett bis hin zu Handgeräten und Industrie-Maschinen,Bereitstellung vielseitiger Integrationsmöglichkeiten.
Hohe Auflösung: Die Punkt-Auflösung von 720x720 liefert scharfe Bilder und detaillierte Grafiken, was sie perfekt für Anwendungen macht, bei denen Klarheit von größter Bedeutung ist.
MIPI-Vierspur-Schnittstelle: Die MIPI-Vierspur-Schnittstelle ermöglicht eine hohe Datenübertragung und gewährleistet eine reibungslose Leistung und Reaktionsfähigkeit, die für dynamische Inhalteanwendungen unerlässlich sind.
Egal, ob Sie Verbraucherelektronik verbessern, Benutzeroberflächen verbessern oder einmalige Erlebnisse schaffen möchten, unser High Brightness 1000 Nits TFT LCD-Display bietet die ideale Lösung.Verbessern Sie Ihre Projekte mit dieser fortschrittlichen Anzeigetechnologie, die perfekte Wahl für professionelle und persönliche Anwendungen.
Eigenschaften
| Merkmal | Spezifikationen |
| LCD-Typ | 40,0 Zoll |
| Entschließung (H) | 720 ((RGB) *720 |
| Technologieart | a-Si TFT |
| Pixelkonfiguration | RGB-Vertikalstreifen |
| Anzeigemodus | IPS/Übertragbar/Normalschwarz |
| Sichtrichtung | Alle |
| Inversionsrichtung der Graustufen | - Ich weiß nicht. |
| UmrissAbmessungen (W x H x T) (mm) | 107.60(H) * 111.87(V) * 3.83(T) |
| Aktivfläche ((mm) | 101.52 (H) *101.52 ((V)) |
| Mit/ohne Touchscreen | Ohne CTP, optional |
| Typ des Übereinstimmungsverbinders | 0.5 Pitch 30 Pin |
| Typ der Hintergrundbeleuchtung | Weiße LED |
| Gewicht (g) | TBD |
| Schnittstelle | MIPI 4Lane |
| Anzahl der Farben | 16.7M |
| Treiber-IC | FL7707 |
| CTP IC |
Mechanische Zeichnung
Definition des Schnittstellenpins
| Nein, nicht wirklich. | PIN-Nummer | Beschreibung |
| 1 | LEDA | LED-Anode |
| 2 | LEDK1 | LED-Kathode |
| 3 | LEDK2 | LED-Kathode |
| 4 | VCI | Stromversorgung 2,8 bis 3,3 V |
| 5 | Zulassung | Stromversorgung 1,8 V bis 2,0 V |
| 6 | Zurücksetzen | LCM-Rückstellsignale |
| 7 | TE | Ausgang der Trennwirkung |
| 8 | PWM | Der PWM-Frequenz-Ausgang für die LCD-Treibersteuerung. |
| 9 | GND | Boden |
| 10 | D0P | DSI-D0+ Datensignale |
| 11 | D0N | DSI-D0-Datensignale |
| 12 | GND | Boden |
| 13 | D1P | DSI-D1+ Datensignale |
| 14 | D1N | DSI-D1- Datensignale |
| 15 | GND | Boden |
| 16 | CLKP | DSI-Uhr+ |
| 17 | CLKN | DSI-Uhr- |
| 18 | GND | Boden |
| 19 | D2P | DSI-D2+ Datensignale |
| 20 | D2N | DSI-D2-Datensignale |
| 21 | GND | Boden |
| 22 | D3P | DSI-D3+ Datensignale |
| 23 | D3N | DSI-D4-Datensignale |
| 24 | GND | Boden |
| 25 | TP_INT | Berühren unterbrechen |
| 26 | TP_SDA | Berührungs IIC Datensignal |
| 27 | TP_SCL | Berühren Sie das IIC-Uhrsignal |
| 28 | TP_RESET | Berühren Sie das Reset Signal |
| 29 | TP_VCI | Berührung Stromversorgung |
| 30 | TP_IOVCC | Berührung Stromversorgung |
|
Artikel 1 |
Symbol |
Wert |
Einheit |
|
Stromversorgungsspannung für Logik |
VDD |
0.3 bis 3.6 |
V |
|
Eingangsspannung |
Wein |
VDD+0.3 |
V |
|
Betriebstemperatur |
Topr |
- 30 bis 80 |
°C |
|
Lagertemperatur |
Tstg |
- 30 bis 80 |
°C |
Elektrische Eigenschaften
|
Artikel 1 |
Symbol |
Min. |
Typ |
Maximal |
Einheit |
Prüfungszustand |
|
Betriebsspannung |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Versorgungsstrom |
IDD |
- |
- |
30 |
mA |
VDD = 2,8 V, Ta = 25 °C |
|
Eingangsspannung |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Eintrittsdurchfluss |
IIL |
- Einer.0 |
- |
1.0 |
mA |
VIN=VDD oder VSS |
Hintergrundbeleuchtung
|
Artikel 1 |
Symbol |
Min. |
Typ |
Maximal |
Einheit |
|
Vorwärtsstrom |
Wenn |
- Ich weiß nicht. |
180 |
- |
mA |
|
Vorwärtsspannung |
VF |
14 |
15 |
16.3 |
V |
|
Verbindungsmodus |
P |
- Ich weiß nicht. |
5S2P |
- Ich weiß nicht. |
|
|
LED-Nummer |
/ |
|
10 |
|
Stück |
|
Lebensdauer der LED |
|
40000 |
50000 |
|
Stunden |
Optische Eigenschaften
|
Artikel 1 |
Symbol |
Die Situation |
Min. |
Typ |
Maximal |
Einheit |
|
Blickwinkel |
θT |
Zulassung |
|
85 |
- |
Grade |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Kontrastverhältnis |
Zinssatz |
θ=0° |
800 |
1000 |
- |
- |
|
Reaktionszeit |
Tonnen |
25°C |
- |
25 |
35 |
m |
|
Zuschlag |
||||||
|
Einheitlichkeit |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Lichtvermögen |
L |
- |
850 |
1000 |
- |
cd/m2 |

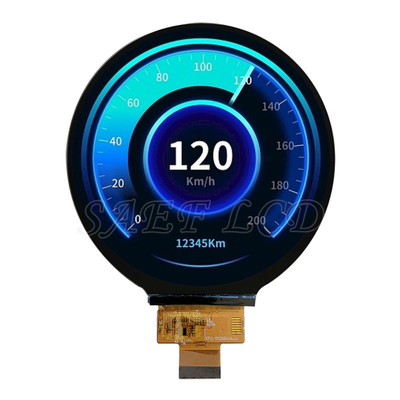

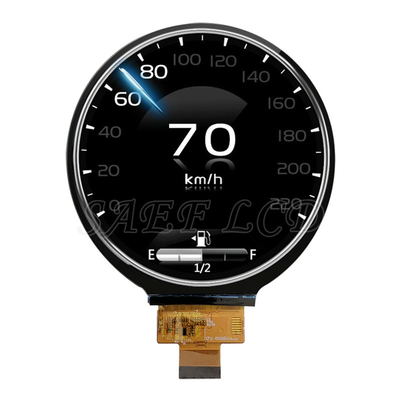

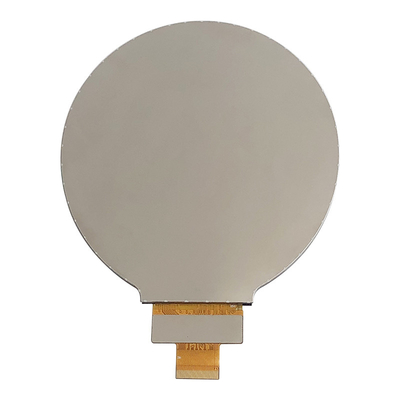

Produktbild
