Produktdetails:
|
| Erzeugnis: | 3.6 Zoll kreisförmiges TFT-Display | Entschließung: | 544 (RGB) x 506 Punkte |
|---|---|---|---|
| Oberflächenhelligkeit: | 1000 cd/m2 (Nits) | Berührungsbildschirm: | Keine Berührung (PCAP optional) |
| Sichtrichtung: | Voller Betrachtungs-Winkel IPS | Treiber-IC: | ST72566 |
| Nummer des Pins: | 30 Stifte | Verbindung: | ZIF |
| Schnittstelle: | LVDS | Lebensdauer der LED: | 40,000 Stunden |
| Spitze:: | -30°C zu +85°C | Tst:: | -30°C zu +85°C |
| Aktivbereich: | 89.76 ((W) x83.49 ((H) mm | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | Hohe Helligkeit TFT LCD,544 x 506 Punkte rundes IPS-Display,3.6 Zoll hohe Helligkeit TFT |
||
Über diesen Artikel: SFTO360XC-7072AN
Wir präsentieren unsere neueste Innovation: das High Brightness 1000nits 3,6 Zoll TFT LCD Display mit einer Auflösung von 544 x 506 Punkten.Dieses runde IPS-Display ist so konzipiert, dass es beeindruckende Bilder und eine überlegene Leistung unter verschiedenen Lichtverhältnissen liefert..
Hauptmerkmale:
Hohe Helligkeitsleistung (1000 Nits):
Kompakte Größe (3.6 Zoll):
IPS-Technologie:
Auflösung (544 x 506 Punkte):
LVDS-Schnittstelle:
Vorteile:
Verbesserte Benutzererfahrung:
Vielseitige Anwendungen:
Robuste Leistung:
Anwendungen:
Anzeigen für Fahrzeuge:
Wearable Technologie:
Industriegeräte:
Schlussfolgerung:
Das High Brightness 1000nits 3,6 Zoll TFT LCD Display kombiniert modernste Technologie mit praktischem Design, um den Anforderungen moderner Anwendungen gerecht zu werden.Verbessern Sie Ihr Produktangebot mit dieser außergewöhnlichen Anzeigelösung, die einzigartige Helligkeit bietet, Klarheit und Vielseitigkeit.
Für weitere Informationen, technische Spezifikationen oder Bestellungen kontaktieren Sie uns bitte direkt.
| Merkmal | Spezifikationen |
| LCD-Typ | 3.6 Zoll |
| Entschließung (H) | 544*(RGB) *506 |
| Technologieart | a-Si TFT |
| Pixelkonfiguration | RGB-Vertikalstreifen |
| Normalerweise weiß | Normalerweise schwarz |
| Sichtrichtung | Alle |
| UmrissAbmessungen (W x H x T) (mm) | 98.88 mal 94.12 mal 7.79 |
| Aktivfläche ((mm) | 83.49 mal 89.76 |
| Mit/ohne Touchscreen | Ohne |
| Typ des Übereinstimmungsverbinders | 0.5 Pitch 30 Pin |
| Typ der Hintergrundbeleuchtung | LED-Leuchte |
| Gewicht (g) | TBD |
| Schnittstelle | LVDS |
| Anzahl der Farben | 16.7M |
| Treiber-IC | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
Außendimensionen
Definition der Schnittstellen-PIN
| Nein, nicht wirklich. | PIN-Name | Beschreibung |
| 1 | Eine | LED-Hintergrundlicht Leistung |
| 2 | K | Hintergrundleuchte LED Boden |
| 3 | LVDS-D3N | Negative Eingabe von LVDS-Differenzdaten |
| 4 | LVDS-D3P | Positiver LVDS-Differenzdatenzug |
| 5 | GND | Boden |
| 6 | LVDS-D2N | Negative Eingabe von LVDS-Differenzdaten |
| 7 | LVDS-D2P | Positiver LVDS-Differenzdatenzug |
| 8 | GND | Boden |
| 9 | LVDS-CLKN | Negatives LVDS-Differenzialsystem Uhreneingabe |
| 10 | LVDS-CLKP | Positiver LVDS-Differential Uhreneingabe |
| 11 | GND | Boden |
| 12 | LVDS-D1N | Negative Eingabe von LVDS-Differenzdaten |
| 13 | LVDS-D1P | Positiver LVDS-Differenzdatenzug |
| 14 | GND | Boden |
| 15 | LVDS-D0N | Negative Eingabe von LVDS-Differenzdaten |
| 16 | LVDS-D0P | Positive LVDS-Differenzdatenzufuhr |
| 17 | GND | Boden |
| 18 bis 19 | Die in Absatz 1 genannten Anforderungen gelten nicht für die Bereitstellung der erforderlichen Leistung. | Eine Stromversorgung für die Logikversorgung und den I/O-Schaltkreis. |
| 20 | BIST | Ein eingebautes Selbsttest |
| 21 | SDA | Serielle Eingangs-/Ausgangssignale im seriellen Schnittstellenmodus |
| 22 | SCI | In der seriellen Schnittstelle wird dies als SCL verwendet. |
| 23 | STBYB | Steuerung des Standby-Modus H:normaler Betrieb;L:ausgeschaltete Anzeige |
| 24 | RST | Wiederherstellungspin 3.3V |
| 25 | CS | Chip-Auswahl-Pin |
| 26 | AVDD/NC | AVDD/NC |
| 27 | GND | Boden |
| 28 | VDD-3,3 V | Stromversorgung ((3.3V) |
| 29 | VDD-3,3 V | Stromversorgung ((3.3V) |
| 30 | VCOM/NC | Durchschnittliche Spannung/NC |
Absolute Höchstratings
| Artikel 1 | Symbol | Wert | Einheit |
| Stromversorgungsspannung für Logik | VDD | 3.0 bis 3.6 | V |
| Eingangsspannung | Wein | VDD+0.3 | V |
| Betriebstemperatur | Topr | - 30 bis 85 | C |
| Lagertemperatur | Tstg | - 30 bis 85 | C |
Gleichstrom-Elektrische Eigenschaften
| Artikel 1 | Symbol | Min. | Typ | Maximal | Einheit |
| Leistungsspannung | VDD | 3.0 | 3.3 | 3.6 | V |
| Eingangslogik Hochspannung | HIV | 0.7VDD | - | VDD | V |
| Eingangslogik Niederspannung | VIL | 0 | - | 0.3VDD | V |
HintergrundbeleuchtungseinheitEigenschaften
| Artikel 1 | Symbol | Min. | Typ | Maximal | Einheit |
| Vorwärtsstrom | Wenn | - Ich weiß nicht. | 180 | - Ich weiß nicht. | mA |
| Vorwärtsspannung | VF | 13.5 | 14 | 16 | V |
| Verbindungsmodus | - | - Ich weiß nicht. | 5S4P | - Ich weiß nicht. | |
| LED-Nummer | / | 20 | Stück | ||
| LED-Lebensdauer | 40000 | 50000 | Stunden |

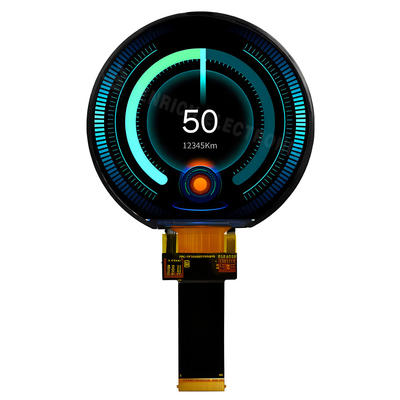

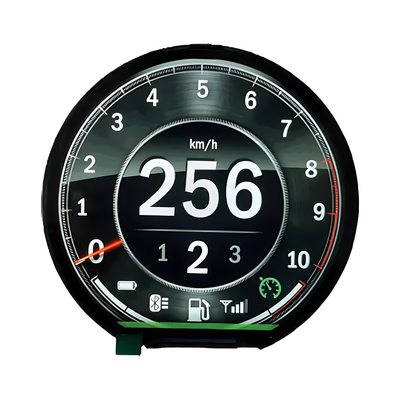

Produktbild
