Produktdetails:
|
| Erzeugnis: | 2,8 Zoll TFT LCD | Entschließung: | 240 x 320 |
|---|---|---|---|
| Farbe: | 262K | Berührungsbildschirm: | Resistiver Touchscreen |
| Schnittstelle: | MCU, RGB | Sichtrichtung: | IPS, alle Blickwinkel |
| Treiber-IC: | ILI9341V | Verbindung: | ZIF |
| Oberflächenhelligkeit: | 1000 cd/m2 (Nits) | Nummer des Pins: | 50 Stifte |
| Lebensdauer der LED: | 40,000 Stunden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 240 x 320 Punkte TFT mit hoher Helligkeit,TFT-LCD-Display mit 240 x 320 Punkten,2.8 Zoll hohe Helligkeit TFT |
||
Über diesen Artikel SFTO280TZ-7214AT
Saef Technology freut sich, unsere neueste Innovation in der Display-Technologie vorzustellen: den High Brightness 1000nits 2,8-Zoll TFT LCD.Ob Sie für Außenanwendungen entwerfen oder ein klares und lebendiges Display für Ihr Gerät benötigen, bietet dieser Bildschirm unschlagbare Leistung und Zuverlässigkeit.
Ausgezeichnete Helligkeit:Mit einem beeindruckenden Helligkeitsniveau von 1000 nits stellt dieses Display sicher, dass der Inhalt auch bei direktem Sonnenlicht sichtbar ist, was es ideal für Außen- und Umgebungsräume mit hohem Umgebungslicht macht.
Kompakte Größe:Mit nur 2,8 Zentimetern erreicht dieses Display die perfekte Balance zwischen Portabilität und Benutzerfreundlichkeit und passt nahtlos in eine Vielzahl von kompakten Geräten.
Hohe Auflösung:Die Auflösung von 240 x 320 Pixel gewährleistet scharfe und klare Bilder, die detaillierte Grafiken und Text ermöglichen und die Benutzererfahrung verbessern.
IPS-Technologie:Mit der In-Plane Switching (IPS) -Technologie bietet das Display große Blickwinkel und eine genaue Farbwiedergabe, so dass Bilder und Videos aus jeder Perspektive gut aussehen.
Versatile Schnittstelle:Dieses Display ist sowohl mit MCU- als auch RGB-Schnittstellen ausgestattet und ist sehr anpassungsfähig, sodass es leicht in eine Reihe von Mikrocontrolleranwendungen und bestehenden Systemen integriert werden kann.
Energieeffizient:Das Bildschirm ist effizient konzipiert und sorgt für ein ausgewogenes Verhältnis von Helligkeit und Stromverbrauch, wodurch die Akkulaufzeit von tragbaren Geräten verlängert wird.
Verbesserte Sichtbarkeit:Perfekt für Anwendungen in hellen Umgebungen wie Außenkiosken, tragbaren Geräten und Automobilbildschirmen.
Benutzerfreundlich:Die hochauflösenden und lebendigen Farben verbessern die allgemeine Benutzererfahrung und erleichtern das Lesen und Interagieren mit dem Display.
Einfache Integration:Mit den Optionen für eine doppelte Schnittstelle können Entwickler das Display leicht mit verschiedenen Mikrocontrollern und Systemen verbinden, wodurch die Komplexität des Designs und die Markteinführungszeit reduziert werden.
Haltbarkeit:Sie ist so konstruiert, dass sie den Anforderungen verschiedener Anwendungen gerecht wird, um eine langlebige und konstante Leistung im Laufe der Zeit zu gewährleisten.
Das High Brightness 1000nits 2,8 Zoll TFT LCD Display ist die ultimative Lösung für Profis, die ein leistungsstarkes, vielseitiges und leistungsstarkes Display suchen.Erhöhen Sie Ihre Geräte mit unvergleichlicher Helligkeit und Klarheit, und bieten eine Vielzahl von Anwendungen von der Industrie bis zur Unterhaltungselektronik.
Für weitere Informationen, Muster oder um Ihre spezifischen Anforderungen zu besprechen, kontaktieren Sie uns bitte.
Eigenschaften
| Allgemeine Informationen | Spezifikation | Einheit |
| Hauptbildschirm | ||
| Ausstellungsfläche ((AA) | 43.2 ((H) *57.6 ((V) (2.8 Zoll)) | mm |
| Treiberelement | a-Si TFT-Aktivmatrix | - |
| Anzeigen von Farben | 262K | Farben |
| Anzahl der Pixel | 240 ((RGB) *320 | Punkte |
| Pixelpitch | 0.180 (H) *0.180 (V) | mm |
| Blickwinkel | Alle | Uhr |
| Laufwerk-IC | ILI9341V | - |
| Farbpixel-Anordnung | RGB-Vertikalstreifen | |
| Anzeigemodus | Übertragbar/Normalerweise schwarz | - |
| Betriebstemperatur | -20+70 | °C |
| Lagertemperatur | -30+80 | °C |
Mechanische Informationen
| Artikel 1 | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | Anmerkung | |
| Modulgröße | Horizontale (H) | - | 50.00 | - | mm | ±0.2 |
| Vertikal ((V) | - | 69.20 | - | mm | ±0.2 | |
| Tiefe ((D) | - | 3.99 | - | mm | ±0.2 | |
| Gewicht | - | TBD | - | g | - | |
Außendimensionen
Definition des Schnittstellenpins
| Pin NO. | Symbol | Niveau | Funktion |
| 1 | LEDK | L | HintergrundlichtK |
| 2 bis 5 | LEDA | H | HintergrundbeleuchtungA |
| 6 | Immobilien | H/L | Wählen Sie den MCU-Schnittstellenmodus an HINWEIS( 1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | Verstoßen | H/L | Hardware-Reset-Pin |
| 11 | VSYNC | H/L | Vertikal (Frame) synchronisierendes Eingangssignal für RGB |
| 12 | HSYNC | H/L | Horizontale (Linien-) Synchronisierung des Eingangssignals für RGB |
| 13 | Die Mitgliedstaaten | H/L | Punkt-Uhrsignal für den Betrieb der RGB-Schnittstelle. |
| 14 | ENABLE | H/L | Datenaktivierungssignal für den Betrieb der RGB-Schnittstelle. |
| 15 bis 32 | D17-DB0 | H/L | Datenbus |
| 33 | SD0 | H/L | SPI-Schnittstellen-Ausgabe-Pin. |
| 34 | SDA | H/L | SPI-Schnittstellen-Eingangspin. |
| 35 | Forschung und Entwicklung | H/L | Lesen aktivieren Clock Pin |
| 36 | WR-RS | H/L | Registrierte Auswahlsignale |
| 37 | RS-SCL | H/L | Schreiben aktivieren Clock-Eingabe-Pin |
| 38 | CS | H/L | Chip wählen Eingabe-Pin |
| 39 | TE | H/L | Ausgang der Trennwirkung |
| 40 | Zulassung | H | Stromversorgung ((1.8V) |
| 41 | Zulassung | H | Stromversorgung ((2.8-3.3V) |
| 42 | VCI | H | Stromversorgung ((2.8-3.3V) |
| 43 | GND | L | Boden |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | Zwei Jahre | / | / |
| 48 | GND | L | Boden |
| 49 | GND | L | Boden |
| 50 | GND | L | Boden |
Absolute Höchstratings
|
Artikel 1 |
Symbol |
Werte |
Einheit |
|
| Min. | Max, du bist ein guter Mann. | |||
| Versorgungsspannung für Logic-Schaltung | Zulassung | - Oh, nein.3 | 4.6 | V |
| Versorgungsspannung für analoge Schaltungen | VCI | - Oh, nein.3 | 4.6 | V |
Betriebsbedingungen
|
Artikel 1 |
Symbol |
Werte |
Einheit |
Anmerkung |
||
| Min. | Typ | Max, du bist ein guter Mann. | ||||
| Stromversorgung | VCC | 2.7 | 2.8 | 3.3 | V | |
| Stromversorgung | Zulassung | 1.7 | 1.8 | 3.3 | V | |
| Normalmodus Stromverbrauch | Icc | - | 12 | - | mA | VCC = 2,8V |
| TFT-Gatter mit eingeschalteter Spannung | VGH | 15 | V | |||
| TFT-Gate OFF Spannung | VGL | - Sieben.5 | - | V | ||
Hintergrundbeleuchtungseinheit (GND=0V)
|
Artikel 1 |
Symbol |
Werte |
Einheit |
Anmerkung |
||
| Min. | Typ | Max, du bist ein guter Mann. | ||||
| Vorwärtsversorgungsspannung | Vf | 2.8 | - | 3.4 | V | |
| Vorausversorgung Strom | Wenn | - | 120 | - | mA | |
| LCM-Leuchtigkeit | LV | 900 | 1000 | - | cd/m2 | IB = 120mA |
| Einheitlichkeit | / | 80 | % | - | ||

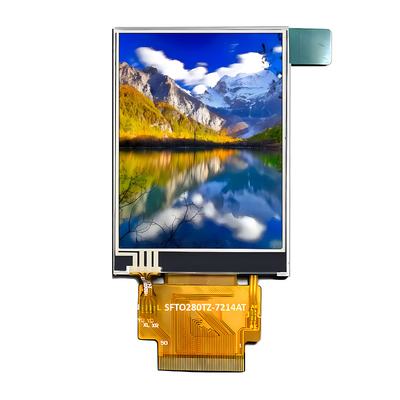

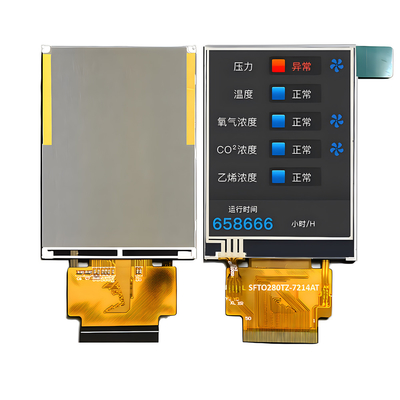

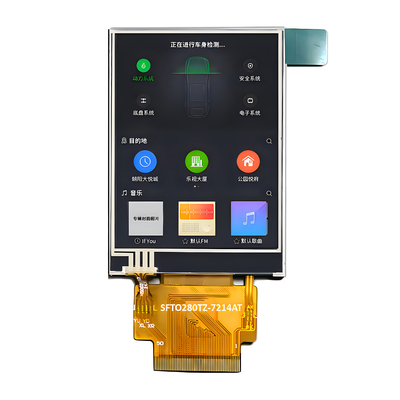

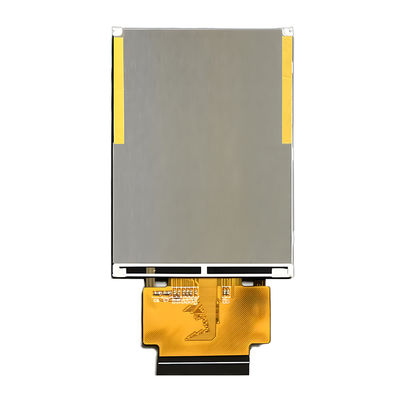

Produktbild
