Produktdetails:
|
| Erzeugnis: | 2,4" TFT-Schirm | Entschließung: | 240x320 |
|---|---|---|---|
| Sichtrichtung: | IPS, vollen Blickwinkel | Berührungsbildschirm: | Nein |
| Schnittstelle: | RGB/MCU/SPI-Schnittstelle | Nummer des Pins: | 40 Stifte |
| Oberflächenhelligkeit: | 1000 cd/m2 (Nits) | Lebensdauer der LED: | 40,000 Stunden |
| Abdeckungsglas: | angepasst werden | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 2.4" TFT mit hoher Helligkeit,240x320 Punktematrix-Anzeige,TFT-LCD-Display mit hoher Helligkeit |
||
Über diesen Artikel SFTO240PY-7190AN
Einführung unsererHohe Helligkeit 1000nits 2,4" TFT-LCD-DisplayMit einer atemberaubenden Auflösung von 240x320 Pixel liefert dieses Display lebendige und scharfe Bilder.Sicherstellen, dass Ihre Inhalte auch in hellen Umgebungen auffallen.
Hauptmerkmale:
Egal, ob Sie ein Konsumgerät, eine industrielle Maschine oder einen innovativen Prototyp entwickeln, unser TFT-LCD-Display ist so konzipiert, dass es Ihr Projekt mit seiner überlegenen Bildqualität und Anpassungsfähigkeit verbessert.Verbessern Sie Ihre Designs und faszinieren Sie Ihr Publikum mit lebendigen Grafiken und zuverlässiger Leistung.
Entdecken Sie noch heute das Potenzial unseres Hochhelligkeits-LCD-Displays.Kontaktieren Sie uns direkt.
Allgemeine Angaben
| - Nein. Ich weiß nicht. | Artikel 1 | Inhalt | Einheit |
| 1 | LCD-Größe | 2.4 Zoll (Diagonal) | / |
| 2 | Anzeigemodus | Normalerweise schwarz/übertragbar/glareschutzfähig | / |
| 3 | Sichtrichtung (Auge) | Kostenlos | / |
| 4 | Inversionsrichtung der Graustufe | - | / |
| 5 | Entschließung (H*V) | 240 * 320 Pixel | / |
| 6 | Modulgröße (L*W*H) | 42.72 mal 58.50 mal 2.15 | mm |
| 7 | Aktivfläche (L*W) | 36.72 mal 48.96 | mm |
| 8 | Pixelpitch (L*W) | 0.153 mal 0.153 | mm |
| 9 | Schnittstellentyp | RGB/MCU/SPI-Schnittstelle | / |
| 10 | Farbtiefe | 16.7M | / |
| 11 | Energieverbrauch des Moduls | TBD | W |
| 12 | Typ der Rückleuchten | LED-Leuchte | / |
| 13 | Treiber-IC | ST7789VI oder kompatibel | / |
| 14 | Gewicht | 12.1 | g |
Außenzeichnung
Definition der Pin-Schnittstelle
|
Schnittstelle - Nein. Ich weiß nicht. |
Name |
E/A oder Anschluss an |
Beschreibung |
| 1 | LEDK | P | Leistung für LED-Hintergrundbeleuchtung (Kathode). |
| 2 | LEDA | P | Leistung für LED-Hintergrundbeleuchtung ((Anode). |
| 3 | GND | P | Power Ground. |
| 4 | Immobilien | Ich... | Schnittstellenwahl (siehe Datenblatt für Treiber-IC) |
| 5 | IM1 | Ich... | Schnittstellenwahl (siehe Datenblatt für Treiber-IC) |
|
6 |
IM2 |
Ich... |
Schnittstellenwahl (siehe Datenblatt für Treiber-IC) |
| 7 | SDA | Eingang und Ausgang | SPI-Schnittstellen-Eingangspin. |
| 8 | Die Mitgliedstaaten | Ich... | Die Punktuhr. |
| 9 | DE | Ich... | Daten aktivieren. |
| 10 | VSYNC | Ich... | Vertikaler Synchronisierungs-Eingang |
| 11 | HSYNC | Ich... | Horizontale Synchronisierungseingabe |
| 12 | VCC | P | Stromversorgung |
| 13 | Zurücksetzen | Ich... | Setzen Sie das Signal zurück. |
| 14 | GND | P | Power Ground. |
| 15 bis 32 | DB17 - DB0 | Eingang und Ausgang | Datenbus (DB17-DB0). |
| 33 | Forschung und Entwicklung | Ich... | RGB-Schnittstelle. Bitte befestigen Sie diesen Pin an VDDI oder DGND. |
| 34 | WR | Ich... | RGB-Schnittstelle. Bitte befestigen Sie diesen Pin an VDDI oder DGND. |
| 35 | RS | Ich... | RGB-Schnittstelle. Serielle Schnittstellenuhr. |
| 36 | CS | Ich... | Chip-Auswahl-Pin, schwache Aktivierung. |
| 37 | XR(NC) | - | NC |
| 38 | YD ((NC) | - | NC |
| 39 | XL ((NC) | - | NC |
| 40 | Die Mitgliedstaaten | - | NC |
Maximale absolute Grenze
| Artikel 1 | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Stromversorgungs-Eingangsspannung für TFT | VDD | - Oh, nein.3 | 4.6 | V |
| Hintergrundlichtstrom (Normaltemperatur) | ILED | - | 100 | mA |
| Betriebstemperatur | Oberste | - 20 | +70 | °C |
| Lagertemperatur | Tst | - 30 | +80 | °C |
| Luftfeuchtigkeit | RH | - | 90% (max. 60 °C) | RH |
Gleichspannungsmerkmale (VDD=2,8V,Ta=25,C)
| Artikel 1 | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Stromversorgungs-Eingangsspannung | VCC | 2.4 | 2.8 | 3.6 | V |
| Logische E/A-Spannung | VDDIO | - | 1.8 | - | V |
| Eintrittsspannungsstufe "H" | HIV | 0.7VDDIO | - | VDDIO | V |
| Eingangsspannungsstufe "L" | VIL | VSS | - | 0.3VDDIO | V |
| Stromversorgungsstrom | IVDD | - | 9 | - | mA |
Hintergrundbeleuchtung Elektrooptische Eigenschaften
| Artikel 1 | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | Anmerkung |
| LED-Vorspannung | VF | 5.6 | 6 | 6.8 | V | |
| Vorwärtsstrom der LED | Wenn | - | 80 | - | mA | IF=20*4mA |
| LED-Stromverbrauch | PLED | - | 0.48 | - | W | Anmerkung 1 |
| Anzahl der LEDs | - | 4 | PCS | |||
| Verbindungsmodus | - | 4 parallel | / | |||
| Lebensdauer der LED | - | 40000 | - | - | Stunden | Anmerkung 2 |
Optische Eigenschaften
| Artikel 1 | Symbol | Die Situation | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Reaktionszeit | Tr+ Tf |
- |
- | 35 | 45 | m |
| Kontrastverhältnis | Die | 500 | 750 | - | - | |
|
Oberfläche Lichtstärke |
Lv | θ=0° | 800 | 1000 | - | cd/m2 |
| Einheitlichkeit der Leuchtkraft | Du bist ein guter Mann. | θ=0° | 75 | 80 | - | % |
| NTSC | - | θ=0° | - | 50 | - | % |
|
Blickwinkel |
θ |
7=90° | 70 | 80 | - | Die |
| 7=270° | 70 | 80 | - | Die | ||
| 7=0° | 70 | 80 | - | Die | ||
| 7=180° | 70 | 80 | - | Die |

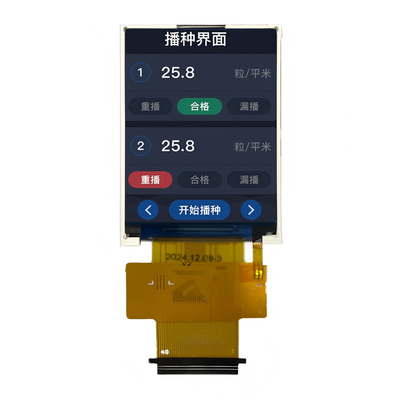

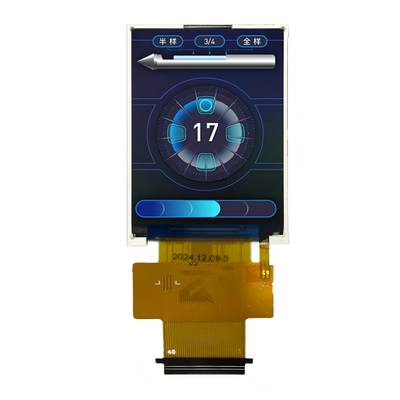

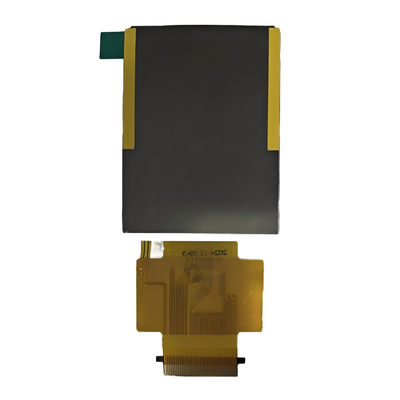

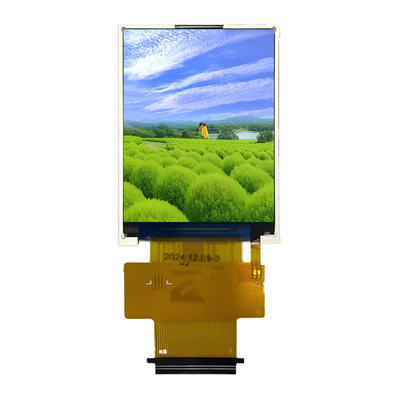

ErzeugnisBilder
