Produktdetails:
|
| Erzeugnis: | 1.54" TFT-Bildschirm | Entschließung: | 240 x 240 |
|---|---|---|---|
| Sichtrichtung: | Der vollständige Blickwinkel (80/80/80/80) | Berührungsschirm: | - Nein. |
| Schnittstelle: | MCU (anpassbar) | Nummer des Pins: | 24 Stifte |
| Oberflächenhelligkeit: | 1000 cd/m2 (Nits) | Lebensdauer der LED: | 40,000 Stunden |
| Abdeckungsglas: | Anpassbar | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 1.54" TFT-Display mit hoher Helligkeit,SPI-Schnittstellen-Dot-Matrix-LCD-Display,240x240 Dot Matrix LCD-Display |
||
Wir präsentieren Ihnen unser hochmodernes High-Brightness-LCD-Display mit einer Helligkeit von 1000 Nits, 1,54", TFT-LCD-Display SF-TC154B-8945B-N,Entworfen, um Ihre Projekte und Anwendungen mit seiner atemberaubenden visuellen Klarheit und robusten Leistung zu erhöhen.
Hohe Helligkeit (1000 nits): Unser Display sorgt für eine außergewöhnliche Sichtbarkeit bei unterschiedlichen Lichtverhältnissen und ist somit ideal für Außenräume oder helle Innenräume geeignet.
Kompakte Größe (1.54 "): Dieser kompakte TFT-LCD passt perfekt in Geräte, bei denen Platz eine Priorität ist, und liefert gleichzeitig reichhaltige visuelle Inhalte.
Auflösung (240x240): Die 240x240-Punkt-Matrix liefert scharfe und lebendige Bilder, wodurch Ihre Bilder mit Klarheit und Farbe auffallen.
SPI-Schnittstelle:Die serielle Peripherieoberfläche (SPI) erleichtert eine schnelle und effiziente Kommunikation und ermöglicht eine nahtlose Integration mit Mikrocontrollern und anderen digitalen Systemen.
Mit seiner überlegenen Helligkeit, kompakten Größe und der einfachen Integration ist unser High Brightness 1.54" TFT LCD Display die perfekte Lösung für Ihr nächstes innovatives Projekt.Verbessern Sie Ihre Benutzererfahrung und ziehen Sie die Aufmerksamkeit mit einem Display auf, das in jeder Umgebung hell leuchtet.
Entdecken Sie heute noch die Möglichkeiten!
Produktschnelle Details
1. LCD Größe: 1,54 ′′ TFT
2Auflösung: 240 x 240
3. Blickwinkel: Alle Blickwinkel
4- Umriss: 31,52 x 33,72 x 1,8 mm
5. LCD-Treiber-IC: ST7789V
6. LCD-Schnittstelle Typ: SPI
7. Temperatur: Oberste -20°C bis +70°C; Tst -30°C bis +80°C
8. Touch-Panel: benutzerdefinierte oder standardmäßige kapazitive Touch-Bildschirm (CTP) optional
Außenzeichnung
Definition der Pin-Schnittstelle
| Nein, nicht wirklich. | PIN-Name | Beschreibung |
| 1 bis 2 | LEDK | LED-Kathode |
| 3-4 Jahre | GND | Boden |
| 5 | FAMARK | Als Ausgangssignal für TE (Tearing Effect) dienen |
| 6 | SDA | Seriendaten-Eingabe-/Ausgabe-Zwei-Wege-Pin |
| 7 | D/C | Daten/Befehl Auswahl-Pin |
| 8 | SCL | SCL-Pin als Serienuhr, wenn sie in der seriellen Schnittstelle betrieben wird |
| 9 | CS | Eingangspin für das Chipwahlsignal |
| 10 | Zurücksetzen | LCM-Eingangssignal zurücksetzen |
| 11 bis 12 | Zulassung | Stromversorgung 1,8 V/2,8 V Spannung |
| 13 bis 14 | VCC | Stromversorgung 2.8V Spannung |
| 15 bis 16 | GND | Boden |
| 17 bis 22 | NC | NC |
| 23 bis 24 | LEDA | LED-Anode |
Maximale absolute Grenze
| Artikel 1 | Symbol | Wert | Einheit |
| Stromversorgungsspannung für Logik | VDD | 1.6 bis 3.3 | V |
| Eingangsspannung | Wein | VDD+0.3 | V |
| Betriebstemperatur | Topr | - 20 bis 70 | .C |
| Lagertemperatur | Tstg | - 30 bis 80 | .C |
Gleichspannungsmerkmale (VDD=2,8V,Ta=25,C)
| Artikel 1 | Symbol | Min. | Typ | Maximal | Einheit | Prüfungszustand |
| Betriebsspannung | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Versorgungsstrom | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25,C |
| Eingangsspannung | HIV | 0.8VDD | - | VDD | V | |
| VIL | 0 | - | 0.2VDD | V | ||
| Eintrittsdurchfluss | IIL | - Einer.0 | - | 1.0 | μA | VIN=VDD oder VSS |
Hintergrundbeleuchtung Elektrooptische Eigenschaften
| Artikel 1 | Symbol | Min. | TYP | Maximal | Einheit | Prüfung |
| Versorgungsspannung | Vf | - | 9.6 | - | V | Wenn=20 mA |
| Versorgungsstrom | Wenn | - | 20 | - | mA | - |
| Umkehrspannung | - Ich weiß. | - | - | 5 | V | - |
| Leistungsausfall | Pd | - | 192 | - | mW | - |
| Lichtstärke für LCM | - | 900 | 1000 | 1100 | Cd/m2 | Wenn=20mA |
| Einheitlichkeit für LCM | - | 80 | - | - | % | Wenn=20 mA |
| Hintergrundlichtfarbe | Weiß | |||||
Optische Eigenschaften
| - Nein. Ich weiß nicht. | Artikel 1 Buchstabe a | Symbol | Bedingungen | Spezifikation | Einheit | ||
| Min. | Typ | Maximal | |||||
| 1 | Reaktionszeit | Tr+Tf | 25°C | | 6 | | Frau. |
| 2 | Übertragbarkeit (mit PL) | T ((%) | - | - | 7.1 | - | - |
| Kontrastrate | Die | θ=0, Normalblickwinkel | - | 500 | - | - |
| Blickwinkel | Zinssätze | - | 80 | - | Der Grad | |

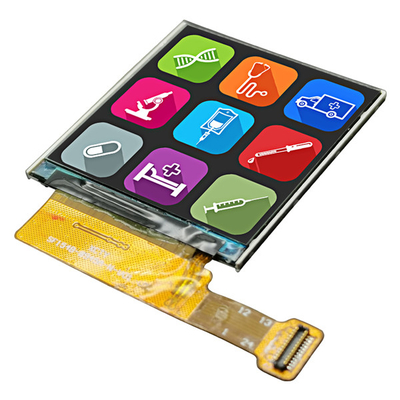

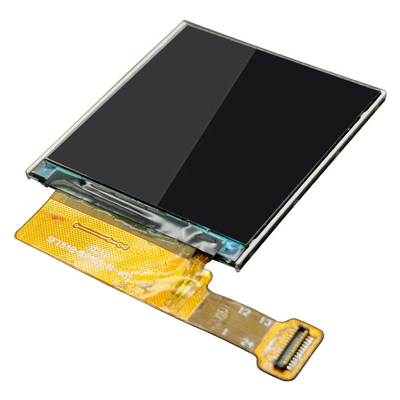

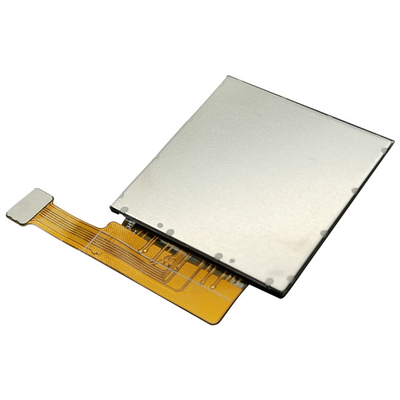

ErzeugnisBilder
