Produktdetails:
|
| Erzeugnis: | 1TFT-LCD mit einer Breite von 0,9 Zoll | Berührungsbildschirm: | Ohne |
|---|---|---|---|
| Entschließung: | 170x320 | Sichtrichtung: | IPS-Vollsichtwinkel |
| Treiber-IC: | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. | Nummer des Pins: | 30 Stifte |
| Verbindung: | ZIF | Oberflächenhelligkeit: | 800 cd/m2 (Nits) |
| Schnittstelle: | SPI und MCU | Lebensdauer der LED: | 40,000 Stunden |
| Hervorheben: | 170x320 TFT-Display mit hoher Helligkeit,800 Nits IPS-LCD-Display,1.9-Zoll-Hochhelligkeits-TFT-Display |
||
Über diesen Artikel SFTO190JY-7267AN
Verbessern Sie Ihr Projekt mit unserem High Brightness 1,9-Zoll IPS TFT LCD Display, das für atemberaubende Bilder und optimale Leistung ausgelegt ist.Dieses Display sorgt auch bei hellem Licht für eine hervorragende Sichtbarkeit..
Hauptmerkmale:
Größe und Auflösung:Dieses kompakte 1,9-Zoll-Display verfügt über eine Auflösung von 170x320 Pixel und bietet scharfe und klare Bilder für eine Vielzahl von Anwendungen.
Lebhafte Farben:Die IPS-Technologie bietet weite Blickwinkel und eine lebendige Farbwiedergabe, was eine überlegene Benutzererfahrung ermöglicht.
SPI- und MCU-Schnittstelle:Dieses für eine einfache Integration konzipierte Display verfügt sowohl über SPI- als auch MCU-Schnittstellen, wodurch es mit einer Reihe von Mikrocontrollern und Entwicklungsplatinen kompatibel ist.
Nachhaltiges Design:Dieses für Zuverlässigkeit und Leistung entwickelte Display eignet sich sowohl für professionelle als auch für DIY-Projekte, einschließlich Wearables, Gadgets und eingebetteten Systemen.
Verbessern Sie Ihr Gerät mit unserem 1,9-Zoll-IPS-TFT-LCD-Display mit hoher Helligkeit für außergewöhnliche Qualität und Leistung.
Bestellen Sie jetzt.um unseren garantierten niedrigsten Marktpreis zu nutzen!
Produktspezifikation
| Eigenschaften | Einzelheiten | Einheit |
| Bildschirmgröße (Diagonal) | 1.9 | Inch |
| LCD-Typ | IPS TFT | - |
| Anzeigemodus | Normalerweise schwarz | - |
| Entschließung | 170 x RGB ((H) x 320 ((V) | Bildpunkte |
| Sichtrichtung | Alle | - |
| Modulgröße | 25 ((W) x 49.33 ((H) x 2.11 ((T) | mm |
| Aktivbereich | 22.7 ((W) x 42.72 ((H) | mm |
| Pixelgröße | 0.1335 ((W) x 0.1335 ((H) | mm |
| Farbgebung | RGB V vertikaler Streifen | - |
| Schnittstelle | SPI/Parallel | - |
| Oberflächenhelligkeit | 800 | cd/m2 |
| Anzeigen von Farben | 262K | - |
| Treiber-IC | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. | - |
| Mit oder ohne Touch-Panel | Ohne | - |
| Betriebstemperatur | -20°C bis 70°C | °C |
| Speichertemperatur | -30°C bis 80°C | °C |
Außendimensionen
![]()
Absolute Höchstratings
| Artikel 1 | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Logische Versorgungsspannung | Zulassung | - Oh, nein.3 | 4.0 | V |
| Analogversorgungsspannung | VCC | - Oh, nein.3 | 4.6 | V |
| Betriebstemperatur | Oberste | - 20 | 70 | °C |
| Lagertemperatur | Tst | - 30 | 80 | °C |
Gleichspannungsmerkmale
| Artikel 1 | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Analogversorgungsspannung | VCC | 2.5 | 2.75 | 3.3 | V |
| Logische Versorgungsspannung | Zulassung | 1.65 | 1.8 | 3.3 | V |
| Eingangs-Hochspannung | Fahrzeugnummer | 0.7*IOVCC | - | Zulassung | V |
| Niedrige Eingangsspannung | VIL | GND | - | 0.3*IOVCC | V |
| Ausgangshochspannung | VOH | 0.8*IOVCC | - | Zulassung | V |
| Ausgangs-Niedrigspannung | VOL | GND | - | 0.2*IOVCC | V |
| Eingangsstrom | IIN | - | 20 | - | mA |
Hintergrundbeleuchtung
| Artikel 1 | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Vorwärtsspannung | VF | - | 6.0 | - | V |
| Vorwärtsstrom | Wenn | - | 80 | - | mA |
| Leistungsausfall | Pd | - | 256 | - | mW |
| LED-Lebensdauer ((25 oC) | - | 30000 | 40000 | - | Stunden |
Definition des Schnittstellenpins
| - Nein. | Symbol | Beschreibung | |||||||||
| 1 | GND | Boden | |||||||||
| 2 | VCC | Stromversorgung für Analog | |||||||||
| 3 | IM2 |
|
|||||||||
| 4 | IM1 | ||||||||||
| 5 | Zurücksetzen | LCM-Wiederherstellungs-Pin | |||||||||
| 6 | CS | Chip-Selektor-Pin (Low-Activate) | |||||||||
| 7 | DC/SCL | Serien-Uhr-Stift. | |||||||||
| 8 | WR/RS | Registrieren Sie die Auswahlspin. | |||||||||
| 9 | Forschung und Entwicklung | Lesen in 8080 MCU Parallelschnittstelle aktiviert. | |||||||||
| 10 | SDA | SPI-Schnittstellen-Eingangs-/Ausgangspinn | |||||||||
| 11 bis 18 | DB0-DB7 | MCU-Parallell-Interface-Datenbus. | |||||||||
| 19 | SDO | SPI-Schnittstellen-Ausgabe-Pin. | |||||||||
| 20 | LED+ | Hintergrundbeleuchtungsanode | |||||||||
| 21 bis 24 | LED- | Hintergrundbeleuchtungskathode | |||||||||
| 25 | GND | Boden | |||||||||
| 26 bis 29 | NC | NC | |||||||||
| 30 | GND | Boden |

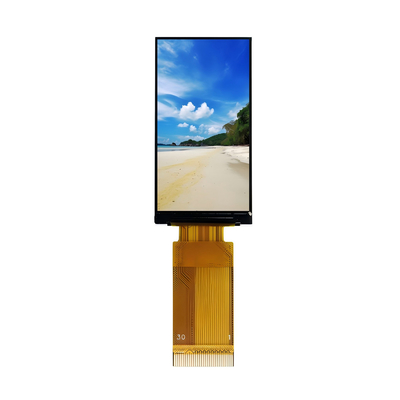

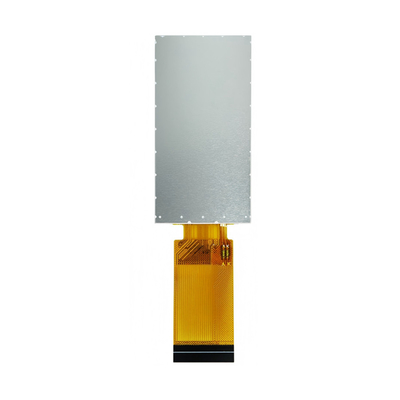

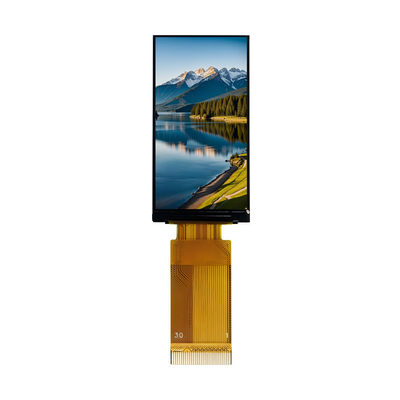

Produktbild
![]()
![]()
