Produktdetails:
|
Schlüsselwörter: | 13.3 Zoll Kapazitiver Touchscreen TFT-Modul | Entschließung: | Pixel 1920*1080 |
---|---|---|---|
LCD-Schnittstelle: | EDV | Oberflächenhelligkeit: | 1000 cd/m2 |
Berührungsbildschirm: | CTP (projektiver kapazitiver Touchscreen) | CTP-Schnittstelle: | USB-Stick |
LCD-Größe: | 305.19 x 177,69 x 2,58 mm (W/o Berührung) | LCD mit Touch: | 307.55 x 185.62 x 4.58 mm (mit Touch) |
Aktivbereich: | 2930,76 x 165,24 mm | Betriebstemperatur.: | -10°C bis +60°C |
Speichertemperatur.: | -20℃ zu +60℃ | Anzeigetypen: | IPS-Vollsichtwinkel |
Oberflächenbehandlung: | Dunst 25%, 3H | Kontrastverhältnis: | 1000 |
Anzeige Farbe: | 16,7 M | Lebensdauer der LED: | 30.000 Stunden |
Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | 13.3-Zoll-HDMI-TFT-LCD-Display,1920x1080 HDMI TFT-LCD-Display,1000-Nits-HDMI-TFT-LCD-Display |
** Datenblatt herunterladen **
SFTO1330XC-7119A10CT Spezifikation.pdf
Über diesen ArtikelDie in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge.
Einführung des High Brightness 13,3-Zoll PCAP HDMI TFT LCD Display, einer erstklassigen Anzeigelösung, die auf die Anforderungen verschiedener professioneller Anwendungen zugeschnitten ist.Mit seiner atemberaubenden Auflösung von 1920 x 1080 Pixel und seiner bemerkenswerten Helligkeit von 1000 Nits, sorgt dieser Bildschirm für außergewöhnliche Klarheit und Sichtbarkeit, auch in den hellsten Umgebungen.
Dieses vielseitige Display eignet sich hervorragend für eine Vielzahl von Anwendungen:
Verbessern Sie Ihr visuelles Erlebnis mit dem High Brightness 13,3 Zoll PCAP HDMI TFT LCD Display.Dieses Display ist so konstruiert, dass es in jeder Umgebung hervorragende Leistung und Zuverlässigkeit bietet.Ob Sie ein neues Produkt entwickeln oder ein bestehendes System verbessern, dieses Display ist die ideale Wahl für Ihre Bedürfnisse.
Für weitere Informationen oder eine Angebotsanfrage kontaktieren Sie uns bitte!
Eigenschaften |
Größe | 13.3 Zoll |
Entschließung | 1920 (horizontal) x 1080 (vertikal) | |
Schnittstelle | EPD1.2/2.7Gbps/Zugspur | |
Verbindungsart | 20455-030E-76 (I-PEX) | |
Farbtiefe | 16.7M | |
Technologieart | A-si | |
Anzeige-Spezifikation Pixel-Pitch (mm) | 0.153 mal 0.153 | |
Pixelkonfiguration | RGB-Vertikalstreifen | |
Anzeigemodus | Normalerweise schwarz | |
TP-Treiber-IC | NC | |
LCD-Oberflächenbehandlung | Aufbewahrung gegen Blendung: ((3H) | |
Sichtrichtung | Der Präsident. - Nach der Tagesordnung folgt die Aussprache über den Bericht (Dok. | |
Kontrastverhältnis | 1000 (TYP) | |
Farbspektrum | 72% | |
Lichtdichte ((cd/m2) | 1000 (TYP) | |
Energieverbrauch |
Bildschirm1.8 (W) (Max.) (Weißes Muster) |
|
LED-Nummern | 50 LEDS | |
Gewicht (g) | - | |
Mechanische |
Umriss (W x H x D) (mm) | 3070,55 x 185,62 x 4,58 mm |
TP Sichtfläche der Linse ((mm) | - | |
LCM (W x H x D) (mm) | 305.19 x 177,69 x 2,58 mm | |
LCD-Aktivfläche ((mm) | 293.76 mal 165.24 | |
Mit/ohne TSP | Mit TSP |
Zeichnung des Produkts
Anzeige-Pin-Definition
Terminal |
Symbol |
Funktionen |
|
1 |
NC |
Keine Verbindung. |
|
2 |
H-GND |
Boden |
|
3 |
LAN1 N |
Ergänzende Signalverbindung _Lane1 |
|
4 |
LAN1 P |
Wahre Signalverbindung _Lane1 |
|
5 |
H-GND |
Boden |
|
6 |
LAN0_N |
Ergänzende Signalverbindung _Lane0 |
|
7 |
LAN0_P |
Wirkliche Signalverbindung _Lane0 |
|
8 |
H-GND |
||
9 |
AUXP |
Wirkliche Signalverbindung _Hilfskanal |
|
10 |
AUXN |
||
11 |
H-GND |
Boden |
|
12 |
LCD_VCC |
Stromversorgung, 3,3 V (typisch) |
|
13 |
LCD_VCC |
Stromversorgung, 3,3 V (typisch) |
|
14 |
BIST |
Panel-Selbstprüfung aktiviert |
|
15 |
H_GND |
Boden |
|
16 |
H_GND |
Boden |
|
17 |
HPD |
HPD ((Hot Plug Detect)) Signal-Pin |
|
18 |
BL_GND |
Hochgeschwindigkeits-Boden |
|
19 |
BL_GND |
Hochgeschwindigkeits-Boden |
|
20 |
BL_GND |
Hochgeschwindigkeits-Boden |
|
21 |
BL_GND |
Hochgeschwindigkeits-Boden |
|
22 |
BL EN |
Hintergrundlicht eingeschaltet/ausgeschaltet |
|
23 |
BL PWM |
Hintergrundlicht PWM-Dimmung |
|
24 |
NC |
Keine Verbindung. |
|
25 |
NC |
Keine Verbindung. |
|
26 |
BL PWR |
Hintergrundlichtleistung |
|
27 |
BL PWR |
Hintergrundlichtleistung |
|
28 |
BL PWR |
Hintergrundlichtleistung |
|
29 |
BL PWR |
Hintergrundlichtleistung |
|
30 |
NC |
Keine Verbindung. |
Elektrische Spezifikationen
Parameter |
- Ich weiß nicht. |
Das ist typisch. |
Max, du bist ein guter Mann. |
Einheit |
Anmerkungen |
|
Oberflächenhelligkeit |
800 | 1000 | cd/m2 | |||
Stromversorgungsspannung |
VDD |
3.0 |
3.3 |
V |
Anmerkung 1 |
|
Erlaubte Eingangsspannung |
VRF |
- |
- |
100 |
mV |
Bei VDD = 3,3 V |
Stromversorgungsstrom |
IDD |
- |
- |
mA |
Anmerkung 1 |
|
Differentielle Eingangsspannung |
VID |
- |
1320 |
mV |
||
Stromverbrauch |
0.9 |
|
W |
Anmerkung 1 |
||
- |
4 |
- |
W |
Anmerkung 2 |
||
- |
4.9 |
- |
W |
PCAB-USB-Pin-Definition
1 VCC
2 USB-
3 USB+
4 GND

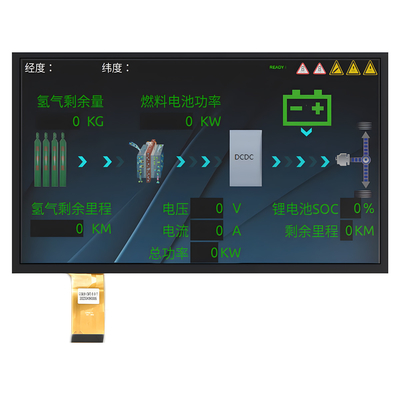

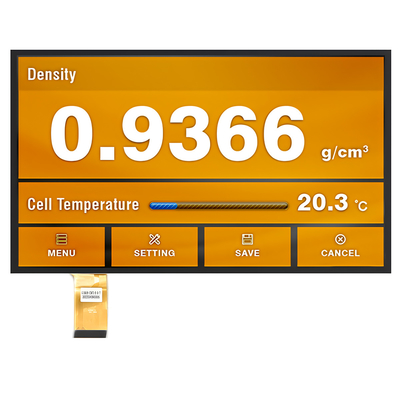

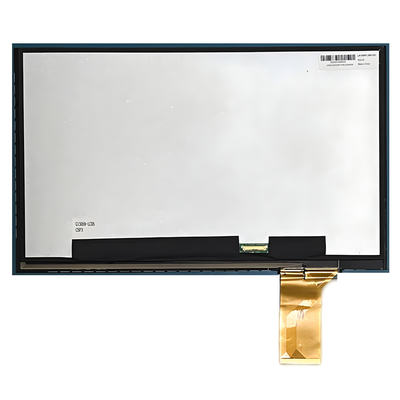

Produktbild
