Produktdetails:
|
| Schlüsselwörter: | HDMI-Display mit 13,3 Zoll | Entschließung: | 1920*1080 |
|---|---|---|---|
| CTP-Schnittstelle: | IIC auf USB | Oberflächenhelligkeit: | 300 cd/m2 - 1000 cd/m2 |
| Berührungsbildschirm: | kapazitiver Touch Screen | Sichtrichtung: | IPS Alle Blickwinkel (85/85/85/85) |
| Lebensdauer der LED: | 40,000 Stunden | Betriebs-Temp.: | – 20℃ zu +70℃ |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform | Unterstützung: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Hervorheben: | 13,3 Zoll LCD-Noten-Anzeige,Noten-Anzeige RoHS LCD |
||
HDMI 13,3-Zoll-Display, Raspberry Pi 13,3" Touch-LCD
SFHDMI133H-19201080A-CT ist eine 13,3 Zoll große FHD-Display-Treiberplatine mit einer maximalen Auflösung von 1920x1080 @ 60HZ für einen einzigen HDMI-Signal-Eingabezweck.
* Dieser HDMI 13,3-Zoll-Monitor unterstützt eine EDP-Schirmoberflächensignalausgabe.
* Dieser HDMI 13,3 Zoll TFT-Display-OSD-Schlüssel unterstützt eine Vielzahl von OSD-Sprachen zur Auswahl.
* Diese 13,3-Zoll-HMDI TFT-Display-Software unterstützt Online-Aktualisierung.
* dieses HDMI 13,3 Zoll TFT-Display unterstützt PCAP-kapazitiven Touchscreen.
* dieser Raspberry Pi 13.3" Touchscreen unterstützt 2-Wege HDMI 1.4 und HDCP Version 2.0.
* Dieser Raspberry Pi 13.3" Touch-LCD-Bildschirm unterstützt die USB HUB-Funktion, externe USB2.0-Schnittstelle, kann mit einem externen USB-Touch-Bildschirm verbunden werden.
* dieses Raspberry Pi 13.3" TFT-Display unterstützt 12-20V-Eingang.
* dieser Raspberry Pi 13.3" TFT unterstützt 1,5W*2 Verstärkungsausgang und Kopfhörer-Ausgang.
Eigenschaften
|
Video-Eingabe
|
HDMI | 1080p | ||
| HDCP-Version | 2.0 | |||
| Betriebsstromversorgung | Gleichspannung 5 ~ 20 V | |||
| Standby-Stromverbrauch | < 0,25 W | |||
|
LCD-Display |
Bildschirm | TFT-LCD | ||
| Schnittstelle | EDP | |||
| Maximale Auflösung | Einheitliche Datenbank | |||
| Antriebsspannung des Bildschirms | 3.3V(R33),5V(R5) | |||
| Ausgang des Kopfhörers | > 150MW (32Ω/0dB Signal) | |||
| Lautsprecher-Ausgabe | 2X1,5 W THD+N<10%@1KHZ | |||
| LED-Lösungen | 调光方式 | PWM | ||
| Schaltfläche | Schlüssel 1, Schlüssel 2, Auto, Menü, optional. | |||
| OSD-Sprache | Chinesisch/Englisch/Deutsch/Koreanisch/Französisch/Spanisch/Japanisch und andere | |||

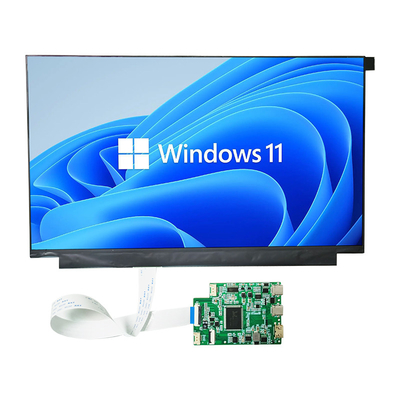

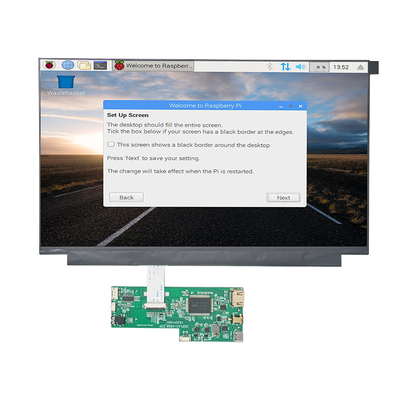

HDMI 13,3-Zoll-Display, Raspberry Pi 13,3" Touch-LCD Produktbild
![]()
![]()
![]()
![]()
HDMI 13,3-Zoll-Display, Raspberry Pi 13,3" Touch-LCD-Roduct Highlight
| Schlüsselwörter: | HDMI-Display 13,3 Zoll | Die Entschließung: | 1920*1080 |
|---|---|---|---|
| CTP-Schnittstelle: | IIC auf USB | Oberflächenleuchtigkeit: | 300 Cd/m2 - 1000 Cd/m2 |
| Berührungsschirm: | Kapazitiver Touchscreen | Blickrichtung: | IPS Alle Blickwinkel (85/85/85/85) |
| Lebensdauer der LED: | 40,000 Stunden | Betriebstemperatur: | ¥20°C bis +70°C |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform | Unterstützung: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
Definition des HDMI-Pins
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S. DATA2 abgeschirmt |
| 3 | T.M.D.S. DATA2- |
| 4 | T.M.D.S. DATA1+ |
| 5 | T.M.D.S. DATA1 abgeschirmter屏蔽 |
| 6 | T.M.D.S. DATA1- |
| 7 | T.M.D.S. DATA0+ |
| 8 | T.M.D.S. DATA0 abgeschirmt |
| 9 | T.M.D.S. Daten0- |
| 10 | T.M.D.S. Daten CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK abgeschirmt |
| 12 | T.M.D.S. Datenuhr... |
| 13 |
CEC (Verbraucherelektronikkontrolle, optionale elektronische Verbrauchercontroller (z.B. elektronische Verbrauchssteuerung) |
| 14 | Reserviert (im Kabel, aber N.C. auf dem Gerät) |
| 15 | SCL ((DDC Uhr) |
| 16 | SDA ((DDC-Daten) |
| 17 | DDC/CEC-Standort |
| 18 | Leistung +5V |
| 19 | Warm austauschbare Sondenleitungen, Hot插拔探测线 |

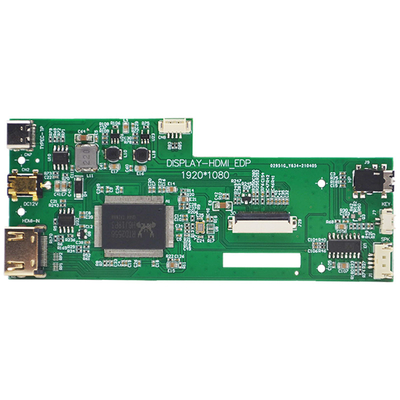

PCB-Dimensionen und -Spezifikationen der Steuerplatte.
1,PCB-Dicke + Höchsthöhe der höchsten Komponente ≤ 7,8 mm
2,PCB-Länge = 120 mm
3,PCB Breite = 50 mm
4,PCB-Dicke = 1,0 mm
Spezifikationen für Schraublöcher: Durchmesser 2,0 mm Die Größe und Koordinaten der Schraublöcher sind in der Strukturdiagramm angezeigt
