Produktdetails:
|
| Schlüsselwörter: | HDMI-TFT-Display mit einer Größe von 5 Zoll | Unterstützung: | Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
|---|---|---|---|
| Entschließung: | Punkte 800*480 | Berührungsschirm: | CTP (kapazitiver Touch Screen) |
| Oberflächenhelligkeit: | 300 cd/m2 - 1000 cd/m2 | CTP-Schnittstelle: | IIC auf USB |
| Sichtrichtung: | IPS Alle Blickwinkel (85/85/85/85) | LED-Lebenszeit: | 40.000 Stunden |
| Betriebs-Temp.: | – 20℃ zu +70℃ | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | 800x480 punktiert HDMI-Noten-Anzeige,Noten-Anzeige Himbeerpus HDMI,Industrielle TFT Anzeige ISO9001 |
||

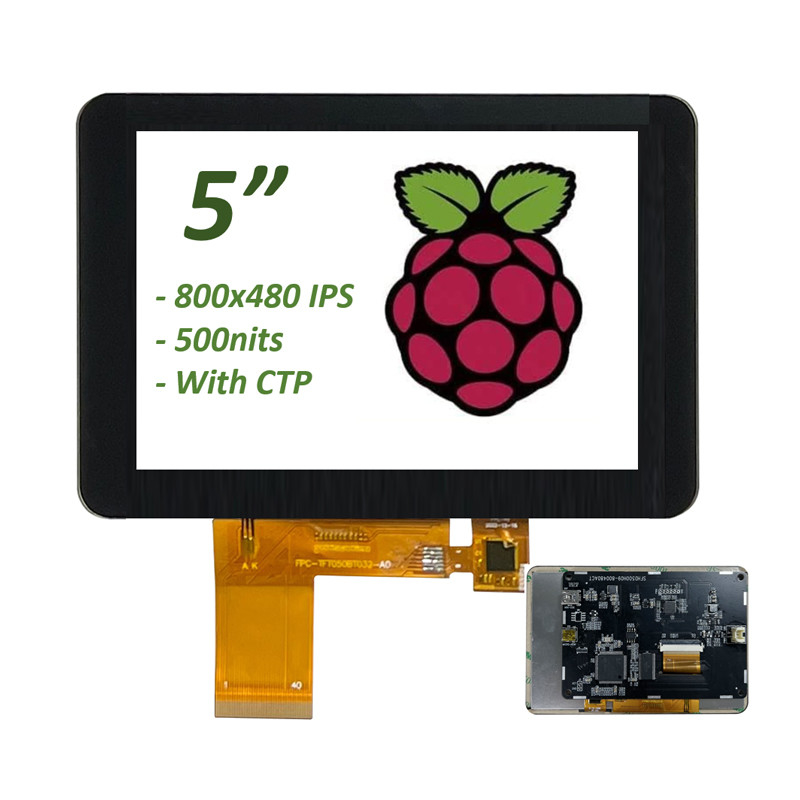

5" Raspberry Pi kompatibel HDMI TFT Touchscreen Anzeige 800x480 IPS Produkt Einführung
SFHD500H09-800480A-CT ist ein HDMI-TFT-LCD-Modul, das TFT-LCD, PCAP-Touch und Fahrbrett integriert.
Dieses 5" TFT-Display ist der perfekte Begleiter für einen Raspberry Pi. Das 5" HDMI TFT-Display verbindet sich mit einem RPi über den nativen DSI-Anschluss auf dem RPi.Diese Verbindung liefert alles, was die Anzeige braucht- Anzeige InformationenDas bedeutet, daß alle GPIOs des RPi zur Verbindung mit anderen Peripheriegeräten verfügbar sind*.
Im Gegensatz zu vielen RPi-Displays ist dieses Display einsatzbereit und erfordert keine Änderungen an der config.txt-Datei auf Ihrem RPi vor dem Einschalten*.
Eigenschaften:
> 5" Vollfarb-FT-Display mit 500 Nits
>Kapazitäts-Touchscreen
>Unterstützung: RGB-Schnittstellensignalausgabe.
>Unterstützung: OSD-Sprache ((Chinesisch/Englisch).
>Ein einzelner 15-Pin-Anschluss ist für Anzeige, Kappenberührung und Strom erforderlich
>Verbindung mit dem einheimischen DSI auf der RPi
>Konfigurierungsdatei bereit für den Einsatz
>Unterstützung: I2C bis USB Kapazitive Einfach- und Mehrfachfunktionen.
>Unterstützung:HDMI-Signalquelle von Windows/Raspberry Pi/ATK/STB/DVD.
>Unterstützung: DC-5V USB-5V2A-Eingang.
>Audio:Nicht unterstützt, bei Bedarf angepasst.
>Die Software auf dem Motherboard unterstützt Online-Updates.
|
Video-Eingabe |
HDMI | 1080p | ||
| HDCP-Version | 2.0 | |||
| Betriebsleistung | Gleichstrom 5V2A | |||
| Standby-Stromverbrauch | < 0,25 W | |||
|
LCD-Display |
Anzeige | TFT-LCD | ||
| Anzeigeoberfläche | RGB-Bild | |||
| Entschließung | 800*480@60HZ | |||
| Antriebsbildschirmspannung | 3.3V | |||
| Ausgang des Kopfhörers | Nicht unterstützt | |||
| Lautsprecher-Ausgabe | Nicht unterstützt | |||
| LED-Lösungen | Anpassung der Helligkeit | PWM | ||
| Tastatur | Nicht unterstützt | |||
| OSD-Sprache | Chinesisch/Englisch | |||
5" Raspberry Pi kompatibel HDMI TFT Touchscreen Anzeige 800x480 IPS Produktzeichnung

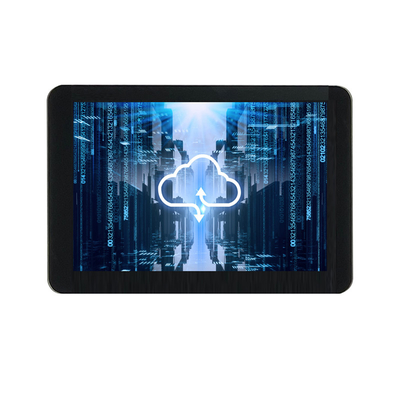

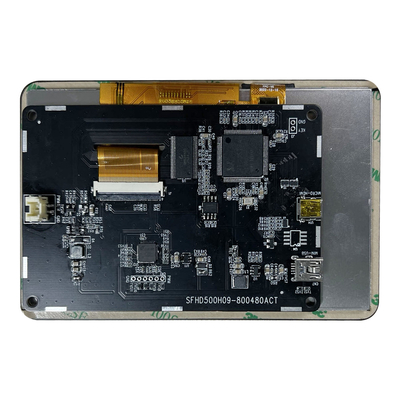

5" Raspberry Pi kompatibel HDMI TFT Touchscreen Anzeige 800x480 IPS Produktbild
Definition des HDMI-Pins
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S. DATA2 abgeschirmt |
| 3 | T.M.D.S. DATA2- |
| 4 | T.M.D.S. DATA1+ |
| 5 | T.M.D.S. DATA1 abgeschirmter屏蔽 |
| 6 | T.M.D.S. DATA1- |
| 7 | T.M.D.S. DATA0+ |
| 8 | T.M.D.S. DATA0 abgeschirmt |
| 9 | T.M.D.S. Daten0- |
| 10 | T.M.D.S. Daten CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK abgeschirmt |
| 12 | T.M.D.S. Datenuhr... |
| 13 |
CEC (Verbraucherelektronikkontrolle, optionale elektronische Verbrauchercontroller (z.B. elektronische Verbrauchssteuerung) |
| 14 | Reserviert (im Kabel, aber N.C. auf dem Gerät) |
| 15 | SCL ((DDC Uhr) |
| 16 | SDA ((DDC-Daten) |
| 17 | DDC/CEC-Standort |
| 18 | Leistung +5V |
| 19 | Warm austauschbare Sondenleitungen, Hot插拔探测线 |
Fabrikanlagen und Zertifikate
SAEF-Technologie Mini/kleines TFT-LCD-Display mit HDMI-Signal
SAEF veröffentlicht für HDMI-Signal Anzeigen sind für die Arbeit mit dem Raspberry Pi oder Embedded-System, Single-Board-Computer (oder Desktop / Laptops), die HDMI-Signal-Ausgabe unterstützen konzipiert.Diese Serie Anzeigemodule kommen mit einem Control Board mit einem HDMI-Signal-Schnittstellen-AusgangSAEF bietet eine breite Produktpalette von kleinen bis mittleren HDMI TFT-Display-Modulen in Größen wie 1,28 Zoll HDMI TFT Round Display an.,2,8 Zoll HDMI TFT Rundbildschirm, 3,4 Zoll HDMI TFT Rundbildschirm, 3,6 Zoll HDMI TFT Rundbildschirm, 5 Zoll HDMI TFT Rundbildschirm, 4,3 Zoll HDMI TFT Rundbildschirm, 5 Zoll HDMI TFT Rundbildschirm,7 Zoll HDMI TFT-Display, 10,1 Zoll HDMI TFT-Display, 11,6 Zoll HDMI TFT-Display, 12,3 Zoll HDMI TFT-Display, 13,3 Zoll HDMI TFT-Display, 14 Zoll HDMI TFT-Display, 15 Zoll HDMI TFT-Display, 15,6 Zoll HDMI TFT-Display,17 Zoll HDMI TFT-Display, 18,5 Zoll HDMI TFT-Display, 21,5 Zoll HDMI TFT-Display, 23,8 Zoll HDMI TFT-Display, 24 Zoll HDMI TFT-Display, 25 Zoll HDMI TFT-Display, 27 Zoll HDMI TFT-Display und 28 Zoll HDMI TFT-Display.Diese Anzeigen sind unten vorgestellt Vorteile:
> Entworfen, um Raspberry Pi einfach zu nutzen (Unterstützung der Raspberry Pi Nutzung)
> Unterstützung von HDMI-Signal-Ausgabe
> Gute Berührungsfrequenz
> Schnelle Reaktionszeit
> Unterstützung von Raspberry Pi GPIO
> Unterstützung von Mini-PCs, kann als Computermonitor funktionieren
> Unterstützung von RTP mit USB-Schnittstelle
> Unterstützung der PCAP-Option
> Option ohne Touch-Panel verfügbar
Suchwort: 1,28 Zoll HDMI TFT Rundbildschirm, 2,8 Zoll HDMI TFT Rundbildschirm, 3,4 Zoll HDMI TFT Rundbildschirm, 3,6 Zoll HDMI TFT Rundbildschirm, 5 Zoll HDMI TFT Rundbildschirm, 4,3 Zoll HDMI TFT Rundbildschirm,5 Zoll HDMI TFT-Display, 7 Zoll HDMI TFT-Display, 10,1 Zoll HDMI TFT-Display, 11,6 Zoll HDMI TFT-Display, 12,3 Zoll HDMI TFT-Display, 13,3 Zoll HDMI TFT-Display, 14 Zoll HDMI TFT-Display,15-Zoll-HDMI-TFT-Display, 15,6 Zoll HDMI TFT-Display, 17 Zoll HDMI TFT-Display, 18,5 Zoll HDMI TFT-Display, 21,5 Zoll HDMI TFT-Display, 23,8 Zoll HDMI TFT-Display, 24 Zoll HDMI TFT-Display, 25 Zoll HDMI TFT-Display,27 Zoll HDMI TFT-Display, 28 Zoll HDMI TFT-Display
