Produktdetails:
|
| Erzeugnis: | 5-Zoll-HDMI-TFT-LCD-Display | Entschließung: | 800*480 |
|---|---|---|---|
| CTP-Schnittstelle: | IIC auf USB | Unterstützung: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| Menü (reserviert): | Helligkeit, Kontrast, automatische Korrektur, Phase, Uhr, Linienfeldposition, Funktionseinstellungen | Oberflächenhelligkeit: | 300 cd/m2 - 1000 cd/m2 |
| Berührungsbildschirm: | CTP (kapazitiver Touch Screen) | Sichtrichtung: | IPS Alle Blickwinkel (85/85/85/85) |
| Lebensdauer der LED: | 40,000 Stunden | Betriebs-Temp.: | ¥30°C bis +80°C |
| Speichertemperatur.: | ¥30°C bis +80°C | Audio-Ausgabe: | 8Ω1,5W (20*30 BOX-Lautsprecher * 2) |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform und halogenfrei |
| Hervorheben: | 5 Zoll TFT HDMI-LCD-Display,5-Zoll-HDMI-TFT-LCD-Display |
||
5 Zoll Mini TFT HDMI LCD-Display (für Raspberry-Nutzung), 5 Zoll Kleines HDMI-Signal TFT-Display Produkt Einführung
SFHD500HX10-800480A-CT ist ein neues integriertes (LCD-Bildschirm, Touchscreen, Treiberbrett) neues integriertes LCD-Display-Steuerungsmodul.Es präsentiert perfekt die HDMI-Digitalsignal-Ausgang vom PC auf dem 800 * 480 LCD-Display.
1Dieses Raspberry PI 5-Zoll-HDMI-Display unterstützt HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2-Standards.
2Die HDMI-Quellen für dieses 5-Zoll-PCAP TFT sind mit Mainstream-Mini-PCs wie Raspberry Pi, BB Black und Banana Pi kompatibel.
3Dieses 5-Zoll-kapazitive TFT-Display verfügt über eine CTP von USB-Schnittstelle zu I2C-Schnittstelle, keine Treiberinstallation ist erforderlich.
4. Dieser Raspberry PI 5 Zoll Touch TFT LCD ist für die Verwendung auf dem Raspberry Pi Raspberry Pi Display konzipiert, und es kann auch für andere HDMI industrielle Steuerung kleine Bildschirm-Touch-Geräte verwendet werden.
5Wenn es als Raspberry Pi-Display verwendet wird, unterstützt dieses 5-Zoll-TFT-LCD-Display Raspbian, Ubuntu, WIN10 IOT und andere Systeme, Single-Touch, und wenn es als Computermonitor verwendet wird, wird es mit einer einzigen Berührung ausgestattet.Es unterstützt Windows 7/8/10Fünf-Punkte-Touch, freies Fahren.
SAEF-Technologie Mini/kleines HDMI-Signal TFT-LCD-Display-Panel:
Saef für HDMI-Signal veröffentlicht Die Displays sind so konzipiert, dass sie mit dem Raspberry Pi oder Embedded System, Single-Board-Computern (oder Desktop-/Laptops), die HDMI-Signal-Ausgabe unterstützen, funktionieren.Diese Serie Anzeigemodule kommen mit einem Control Board mit einem HDMI-Signal-Schnittstellen-AusgangDiese Displays sind mit folgenden Vorteilen ausgestattet:
> Konzipiert, um Raspberry Pi einfach zu nutzen (Unterstützung der Raspberry Pi Nutzung)
> Unterstützung von HDMI-Signal-Ausgabe
> Gute Berührungsfrequenz
> Schnelle Reaktionszeit
> Unterstützung von Raspberry Pi GPIO
> Unterstützung von Mini-PCs, kann als Computermonitor funktionieren
> Unterstützung von RTP mit USB-Schnittstelle
> Unterstützung der PCAP-Option
> Option ohne Touch-Panel verfügbar
Eigenschaften des Produkts:
| Schlüsselwörter: | 5 Zoll HDMI TFT-LCD-Display |
| Die Entschließung: | 800*480 |
| CTP-Schnittstelle: | IIC auf USB |
| Menü (reserviert): | Helligkeit, Kontrast, automatische Korrektur, Phase, Uhrzeit, Linienfeldposition, Funktionseinstellungen, Reset usw. |
| Unterstützung: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| Oberflächenleuchtigkeit: | 300 Cd/m2 - 1000 Cd/m2 |
| Blickrichtung: | IPS Alle Blickwinkel (85/85/85/85) |
| Berührungsschirm: | CTP (kapazitiver Touchscreen) |
| Lebensdauer der LED: | 40,000 Stunden |
| Lagertemperatur: | ¥30°C bis +80°C |
| Betriebstemperatur: | ¥30°C bis +80°C |
| Audio-Ausgabe: | 8Ω1,5W (20*30 BOX Lautsprecher * 2) |
| Bescheinigung: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 |
| Einhaltung der Vorschriften: | REACH- und RoHS-konform und halogenfrei |
5 Zoll Mini-TFT-HDMI-LCD-Display (für Raspberry-Nutzung), 5 Zoll kleine HDMI-Signal-TFT-Display Produktzeichnung
Definition des HDMI-Pins:
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S. DATA2 abgeschirmt |
| 3 | T.M.D.S. DATA2- |
| 4 | T.M.D.S. DATA1+ |
| 5 | T.M.D.S. DATA1 abgeschirmter屏蔽 |
| 6 | T.M.D.S. DATA1- |
| 7 | T.M.D.S. DATA0+ |
| 8 | T.M.D.S. DATA0 abgeschirmt |
| 9 | T.M.D.S. Daten0- |
| 10 | T.M.D.S. Daten CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK abgeschirmt |
| 12 | T.M.D.S. Datenuhr... |
| 13 |
CEC (Verbraucherelektronikkontrolle, optionale elektronische Verbrauchercontroller (z.B. elektronische Verbrauchssteuerung) |
| 14 | Reserviert (im Kabel, aber N.C. auf dem Gerät) |
| 15 | SCL ((DDC Uhr) |
| 16 | SDA ((DDC-Daten) |
| 17 | DDC/CEC-Standort |
| 18 | Leistung +5V |
| 19 | Warm austauschbare Sondenleitungen, Hot插拔探测线 |
USB 5V-Stift Definition:
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Definition des USB-TP-Pins:
| 1 | VCC |
| 2 | - Das ist... |
| 3 | D+ |
| 4 | NC |
| 5 | GND |

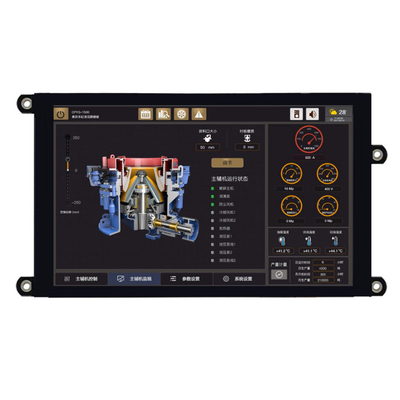

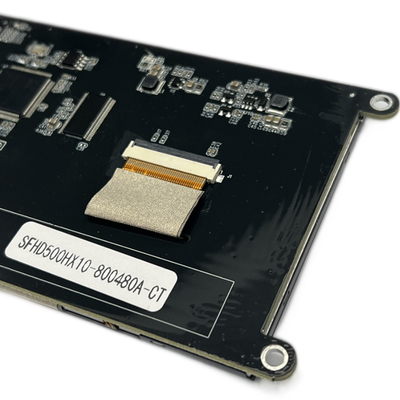

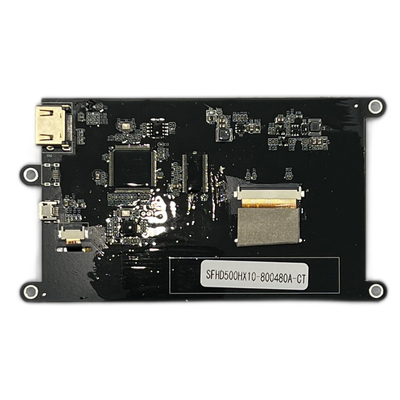

5 Zoll Mini TFT HDMI-LCD-Display (für Raspberry-Nutzung), 5 Zoll Kleines HDMI-Signal TFT-Display Produktbild
Projizierter Kapazitäts-Touchscreen (PCAP)
Die Projektierte Kapazitäts-Touch-Technologie (PCAP) bietet eine schnelle und empfindliche Reaktion und eine professionelle Zuverlässigkeit.
Wir können auch PCAP-Touch-Screen mit Flüssigkristall-Displays (LCDs) kombinieren,die eine integrierte eingebettete Lösung ist, die hilft, die Lieferkette und Montage zu vereinfachen.
Abdeckungsglas:
1Form: Maßgeschneiderte Größen, Formen, Randbehandlungen, Löcher und Ausschnitte
2Farbe: Seidendruck, Logo
3Glasmaterial: Gorillaglas, gehärtetes Glas, PMMA
4. Behandlungen: Spiegel, AG, AR, AF
Sensor:
1- Sensormaterial: Glas, Film, Film+Film
2. FPC: Formgestaltung optional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix und so weiter
4- Schnittstelle: I2C, USB, RS232
Kontakt mit uns
Wir freuen uns über Ihre Projekte zu hören, wenn Sie Fragen haben, können Sie uns erreichen auf sales2@saef.com.cn
Suchwort: HDMI TFT LCD 5 Zoll, 5 Zoll TFT mit HDMI-Schnittstelle, tft 5, tft 5", 5 tft lcd, 5 "tft lcd, 5 Zoll tft lcd, tft lcd 5, 5 tft display, 5 "tft display, 5 Zoll tft display, tft display 5,Tft-Display 5",5"tft
