Produktdetails:
|
| Erzeugnis: | 10,77 Zoll TFT-LCD | Entschließung: | 128*160 Pixel |
|---|---|---|---|
| Berührungsbildschirm: | Ohne | Sichtrichtung: | Um 12 Uhr. |
| Schnittstelle: | SPI 4 Linien | Nummer des Pins: | 14 |
| Verbindung: | Stecker-in | Oberflächenhelligkeit: | 300 cd/m2 (anpassbar) |
| Treiber-IC: | Die in Absatz 1 genannten Bedingungen gelten nicht. | Lebensdauer der LED: | 40,000 Stunden |
| Betriebstemperatur.: | -20 °C bis +70 °C | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | TFT-LCD-Display mit SPI-Serienschnittstelle,262K-Full-Colour-TFT-LCD-Display,1 |
||
** Datenblatt herunterladen **
SFTO177JY-7189AN Spezifikation.pdf
Zu diesem Artikel: Mindestpreisgarantie 1,77 Zoll TFT-LCD
Der 1,77-Zoll-TFT-LCD erfüllt die Nachfrage des Marktes nach Miniaturisierung, geringem Stromverbrauch und hochauflösenden Displays mit seiner moderaten Größe und hohen Leistung.Es hat offensichtliche Marktvorteile bei tragbaren elektronischen Geräten und anderen BereichenIn der Industrie ist es ein einzigartiger Wert, den es auch in Berufsfeldern wie Industrie und Gesundheitswesen aufweist.77-Zoll-FT-LCD wird häufig verwendet, um den Betriebszustand und die Parameter von Instrumenten anzuzeigen, z. B. Temperatur- und Luftfeuchtigkeitsmessgeräte, Druckmessgeräte usw. Dieser Bildschirm kann auch als Schnittstelle für Automatisierungssystemen verwendet werden,Bereitstellung von Echtzeit-Datenüberwachung und operativer Rückmeldung.
Der häufig verwendete Treiberchip ist der ST7735S, der die SPI-Schnittstelle unterstützt und leicht in verschiedene Systeme integriert werden kann.mit einer Breite von mehr als 20 mm,Normalerweise mit 2 LED-Leuchten ausgestattet, um einen gleichmäßigen Hintergrundlichteffekt zu erzielen.
Unser Unternehmen hat bei dieser Art von Produkten einen absoluten Kostenvorteil und garantiert den Kunden hochwertige Produkte zu den niedrigsten Preisen der Branche.
Eigenschaften
| Artikel | Spezifikation | Einheit |
| Anzeigemodus | Normalerweise schwarz, übertragbar | / |
| Sichtrichtung | Um 12 Uhr. | / |
| Farben | 262K | / |
| Laufwerk-IC | Die in Absatz 1 genannten Bedingungen gelten nicht. | / |
| Schnittstellentyp | 4 Linie SPI | / |
| Dimensionaler Umriss | 34.00(W) x 42.94 ((H) x 2.28 ((T) |
mm |
| LCD-Aktivbereich | 28.032 ((W) x 35.04 ((H) |
mm |
| Entschließung | 128 RGB ((H) x 160 ((V) | Pixel |
| Pixel Pitch | 0.219(W) x 0.219(H) |
mm |
Zeichnung
Beschreibung des Schnittstellenpins
|
- Nein. |
Symbol | Beschreibung |
| 1 | NC | Keine Verbindung. |
| 2 | GND | Boden |
| 3 | LEDK | Kathode der Hintergrundbeleuchtung |
| 4 | LEDA | Anode der Hintergrundbeleuchtung (3.0V-3.4V) |
| 5 | GND | Boden |
| 6 | Zurücksetzen | LCM-Wiederherstellungs-Pin |
|
7 |
D/C |
Registrieren auswählen D/C = ¥ 1 ¥: Anzeige der Daten. D/C = ¥0 ¥: Befehldaten. |
| 8 | SDA | Seriendaten-Eingabe/Ausgabe. |
| 9 | SCL | Serien-Uhr-Stift. |
| 10 | VCC | Stromversorgung für Analog (2.8V-3.3V) |
| 11 | Zulassung | Stromversorgung für die Schnittstelle ((1.8V-3.3V) |
| 12 | CS |
Chip auswählen Pin (Low) aktivieren |
| 13 | GND | Boden |
| 14 | NC | Keine Verbindung. |
Schematisches Diagramm
Absolute Höchstratings
| Parameter | Symbol | Min. | Maximal | Einheit |
| Logische Versorgungsspannung | Zulassung | - Oh, nein.3 | 4.6 | V |
| Analogversorgungsspannung | VCC | - Oh, nein.3 | 4.6 | V |
| Betriebstemperatur | Oberste | - 20 | 70 | °C |
| Lagertemperatur | Tst | - 30 | 80 | °C |
| Luftfeuchtigkeit | RH |
- Ich weiß nicht. |
90% (max 60 °C) | RH |
Elektrische Eigenschaften
| Parameter | Symbol | Min. | Typ | Maximal | Einheit |
| Logische Versorgungsspannung | Zulassung | 1.65 | 1.8/2.8 | 3.3 | V |
| Analogversorgungsspannung | VCC | 2.6 | 2.8 | 3.3 |
- Ich weiß nicht. |
| Eingangsstrom | Ich weiß es. |
- Ich weiß nicht. |
20 |
- Ich weiß nicht. |
mA |
Eigenschaften der Hintergrundbeleuchtung
| Artikel | Symbol | Min. | Typ | Maximal | Einheit |
| Vorwärtsspannung | Vf | 3.0 | 3.2 | 3.4 | V |
| Vorwärtsstrom | Wenn |
- Ich weiß nicht. |
80 |
- Ich weiß nicht. |
mA |
| Betriebsdauer |
- Ich weiß nicht. |
- Ich weiß nicht. |
40000 |
- Ich weiß nicht. |
Stunden |
Optische Eigenschaften
| Artikel | Symbol | Die Situation | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Reaktionszeit | Tr+Tf | θ = 0° |
- |
30 | 60 | m |
| Kontrastverhältnis | Zinssatz | θ = 0° | 200 | 300 |
- |
|
|
Blickwinkel |
Oberste | Zulassung | 40 | 45 | - |
- Ich weiß. |
| Unterseite | Zulassung | 15 | 20 | - | ||
| Links | Zulassung | 40 | 45 | - | ||
| Das stimmt. | Zulassung | 40 | 45 | - | ||
|
CF-Farbe Chromatischkeit (CIE)
|
Wx |
θ = 0° |
- Oh, nein.02 |
0.308 |
+0. Das ist alles.02 |
|
| - Ich weiß. | 0.327 | |||||
| Rx | 0.610 | |||||
| - Das ist das. | 0.329 | |||||
| Gx | 0.299 | |||||
| Gewicht | 0.567 | |||||
| Bx | 0.143 | |||||
| Von | 0.111 | |||||
| Kreuzgespräche | ct | 2% | ||||
| Übertragbarkeit | Trans | 6.21% | 60,9% |
- |

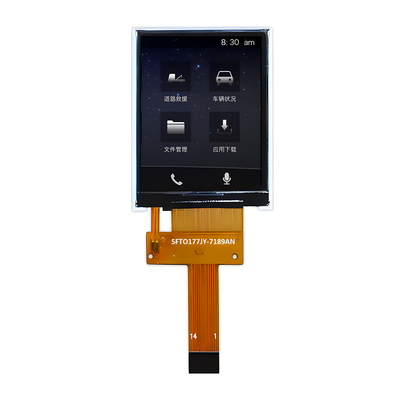

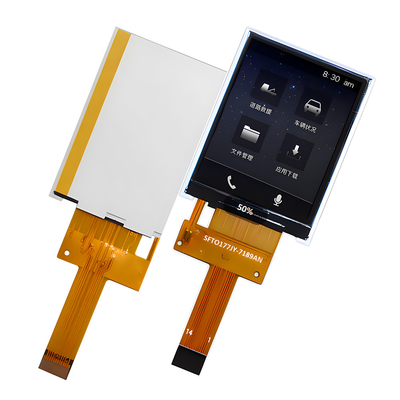

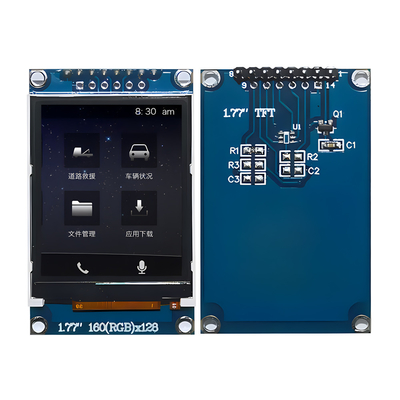

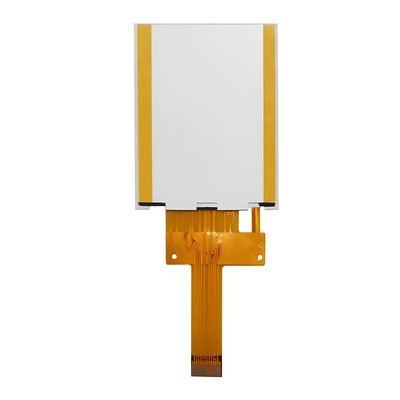

Produktfoto
Umwelt- und Zuverlässigkeitsprüfungen
| - Nein. | Prüfpunkt | Die Situation | Anmerkungen |
| 1 | Hochtemperaturbetrieb | Ts= +80°C, 240 Stunden |
Anmerkung 1 IEC60068-2-2, GB2423. 2-89 |
| 2 | Niedertemperaturbetrieb | Ta = -30°C, 240 Stunden | Anmerkung 2 IEC60068-2-1 GB2423.1-89 |
| 3 | Speicherung bei hoher Temperatur | Ta= +80°C, 240 Stunden | IEC60068-2-2 GB2423. 2-89 |
| 4 | Lagerung bei niedrigen Temperaturen | Ta = -30°C, 240 Stunden | Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind. |
| 5 | Speicherung bei hoher Temperatur und Feuchtigkeit | Ta= +60°C, 90% RH maximal, 160 Stunden |
Einheitliche Regelung für die Verwendung von Kraftstoffen Die in Absatz 1 genannte Regelung gilt nicht. |
| 6 | Wärmeschlag (Nichtbetrieb) | -30°C 30 min ~ +80°C 30 min Wechselzeit: 5min, 30 Zyklus |
Fangen Sie mit Kälte an. Temperatur, Ende mit hohe Temperatur die in Anhang I der Verordnung (EG) Nr. 1907/2006 aufgeführte Der Wert der Verbrennungsmenge ist zu messen. |
|
7 |
Elektrostatische Entladung (Betrieb) |
C=150pF, R=330 Ω, 5 Punkte pro Panel Luft: ±8KV, 5 mal; Kontakt: ±4KV, 5 mal Zeit (Umgebung: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC 61000-4-2 Die in Absatz 1 genannte Bestimmung gilt nicht für die Zulassung von Fahrzeugen. |
|
8 |
Vibrationen (Nicht in Betrieb genommen) |
Frequenzbereich: 10 bis 55 Hz, Schlag: 1.mm Sweep: 10Hz~55Hz~10Hz 2 Stunden für jede Richtung von X.Y.Z. (Zustand der Verpackung) |
Einheitliche Norm IEC 60068-2-6 Die in Absatz 1 genannte Regelung gilt nicht für die Zulassung von Fahrzeugen. |
| 9 | Schlag (Nicht-Betrieb) |
60G 6 ms, ± X, ± Y, ± Z 3 Mal für jede Richtung |
Die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehenen Verfahren sind in Anhang I der Verordnung (EG) Nr. 1907/2006 zu berücksichtigen. |
| 10 | Packungsabfallprüfung |
Höhe: 80 cm, eine Ecke, drei Kanten, 6 Flächen |
IEC60068-2-32 GB/T2423.8-1995 |
