Produktdetails:
|
| Schlüsselwörter: | 13.3 Zoll Kapazitiver Touchscreen TFT | Entschließung: | Pixel 1920*1080 |
|---|---|---|---|
| LCD mit Touch: | 327.2 x 215,2 x 6,55 mm (mit Berührung) | Aktivbereich: | 293.76 x 165,24 (mm) |
| LCD-Schnittstelle: | EDV | CTP-Schnittstelle: | USB-Stick |
| Berührungsbildschirm: | CTP (projektiver kapazitiver Touchscreen) | Oberflächenhelligkeit: | 300 Cd/m2 |
| Betriebstemperatur.: | -10°C bis +60°C | Speichertemperatur.: | -20℃ zu +60℃ |
| Anzeigetypen: | IPS-Vollsichtwinkel | Oberflächenbehandlung: | Klarer Typ |
| Kontrastverhältnis: | 800:1 | Lebensdauer der LED: | 30.000 Stunden |
| Zertifikat: | Einheitliche Prüfverfahren für die Prüfung der Qualität von Fahrzeugen2015 | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
| Hervorheben: | EDP TFT-LCD-Display,13.3 Zoll TFT-LCD-Display,IPS TFT LCD-Anzeige |
||
IPS TFT LCD Bildschirm 13,3 Zoll FHD EDP Display Produkt Einführung
Ein 13,3-Zoll-FHD-EDP-Monitor bezieht sich typischerweise auf ein Flüssigkristalldisplay mit einer Full-HD-Auflösung von 1920 × 1080, mit einem 13,3-Zoll-IPS-TFT-LCD-Panel und einer erweiterten Anzeigenschnittstelle (eDP).Hier sind einige wichtige Produktmerkmale und Parameter vonSFTO1330SM-7191ACT:
Typ der Platte:IPS-TFT-LCD mit breitem Blickwinkel und Farbgenauigkeit.
Die Entschließung:1920 × 1080 Pixel, auch als Full HD (FHD) -Auflösung bekannt, die klare Bilddetails bietet.
LichtvermögenDie Helligkeit der verschiedenen Modelle kann variieren, liegt jedoch im Allgemeinen bei etwa 350 cd/m2, geeignet für verschiedene Anwendungsumgebungen.
Kontrastverhältnis:800:1, die eine ausgezeichnete Darstellung von Licht und Dunkelheit ermöglicht.
Blickwinkel:Die IPS-Technologie bietet einen Betrachtungswinkel von fast 180 °, wodurch Farbe und Kontrast aus verschiedenen Blickwinkeln erhalten werden können.
Reaktionszeit:Normalerweise etwa 30 ms, ausreichend für nicht professionelle grafische Anwendungen.
Farbspektrum:Abdeckt 72% des NTSC-Farbspektrums und kann reichhaltige Farben anzeigen.
Schnittstelle:eDP-Schnittstelle, die eine 30-Pin-Terminalverbindung unterstützt und eine Hochgeschwindigkeitsdatenübertragung ermöglicht.
Typ der Hintergrundbeleuchtung:WLED-Hintergrundbeleuchtung, die eine gleichmäßige Helligkeit und eine längere Lebensdauer bietet.
Betriebstemperatur:-10 bis 60 °C, geeignet für verschiedene Umgebungsbedingungen.
Kapazitiver Touchscreen:Kapazitive Touchscreen-Funktionalität, Multi-Touch-Unterstützung, so dass Benutzer durch Berührung interagieren können.Kapazitive Touchscreen weisen die Eigenschaften hoher Transparenz und schneller Reaktion auf, so dass sie für Anwendungen geeignet sind, die eine direkte Interaktion erfordern.
Mechanische Spezifikation
| Parameter | Spezifikation | Einheit |
| Modellnummer | SFTO1330SM-7191ACT | |
| Anzeigegröße | 13.3 (Diagonale) | Zoll |
|
Umrissmaße |
327.2 mal 215.2 mal 6.55 |
mm |
| Aktivbereich | 293.76H) ×165.24 ((V) | mm |
| Pixelformat |
1920 ((H) ×1080 ((V) (1 Pixel = R + G + B Punkt) |
Bildschirm |
| Pixelpitch | 0.153 ((H) x 0,153 (V) | mm |
| Pixelkonfiguration | R, G, B vertikaler Streifen | |
| Anzeigemodus | Normalerweise schwarz | |
| Oberflächenbehandlung des vorderen Polarisators | Gegenglimmerbeschichtung: (3H) | |
| Touchscreen | Projektiertes Kapazitäts-Touch-Panel |
ErzeugnisZeichnung
![]()
![]()
Definition des Schnittstellenpins
| Nummer der Anschrift. | Symbol | Eingang und Ausgang | Funktion |
| 1 | CABC_EN / NC | - | Für CDs reserviert |
| 2 | H_GND | P | Hochgeschwindigkeitsrunde |
| 3 | Fahrbahn1_N | Ich... | Ergänzende Signalverbindung 1 |
| 4 | Fahrbahn1_P | Ich... | Wahre Signalverbindung 1 |
| 5 | H_GND | P | Hochgeschwindigkeitsrunde |
| 6 | Fahrspur | Ich... | Ergänzende Signalverbindungsspur 0 |
| 7 | Strecke 0_P | Ich... | Wahre Signalverbindung 0 |
| 8 | H_GND | P | Hochgeschwindigkeitsrunde |
| 9 | Ausrüstung für die Ausrüstung | Ich... | Wirkliche Signal-Hilfkanäle |
| 10 | Ausnahme: | Ich... | Zusatzsignal-Hilfkanal |
| 11 | H_GND | P | Hochgeschwindigkeitsrunde |
| 12 | LCD_VDD | P | LCD-Logik und Treiberleistung (3,3 V) |
| 13 | LCD_VDD | P | LCD-Logik und Treiberleistung (3,3 V) |
| 14 | NC | Ich... | Für die Verwendung durch den Hersteller von LCDs vorbehalten |
| 15 | LCD_GND | P | LCD-Logik und Fahreranordnung |
| 16 | LCD_GND | P | LCD-Logik und Fahreranordnung |
| 17 | HPD | O | HPD-Signal-Pin |
| 18 | LED-1 | P | Hintergrundbeleuchtung |
| 19 | LED-2 | P | Hintergrundbeleuchtung |
| 20 | LED-3 | P | Hintergrundbeleuchtung |
| 21 | LED-4 | P | Hintergrundbeleuchtung |
| 22 | BL ENABLE | Ich... | Hintergrundbeleuchtung eingeschaltet/ausgeschaltet |
| 23 | BL PWM DIM | Ich... | PWM-System |
| 24 | SCL/NC | - | Für die Verwendung durch den Hersteller von LCDs vorbehalten |
| 25 | SDA/NC | - | Für die Verwendung durch den Hersteller von LCDs vorbehalten |
| 26 | BL PWR | P | Hintergrundlichtleistung |
| 27 | BL PWR | P | Hintergrundlichtleistung |
| 28 | BL PWR | P | Hintergrundlichtleistung |
| 29 | BL PWR | P | Hintergrundlichtleistung |
| 30 | NC | - | Für die Verwendung durch den Hersteller von LCDs vorbehalten |
PCAB-USB-Pin-Definition
1 VCC
2 USB-
3 USB+
4 GND
Absolute Höchstratings
| Parameter | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit | Anmerkungen |
| Stromversorgungsspannung der Hintergrundbeleuchtung | HVDDOUT | - | - | V | Ta = 25 °C Anmerkung 1 und 2 Anmerkungen |
| LED-Strom der Hintergrundbeleuchtung | IHVDD | - | - | mA | |
| LED-Hintergrundlicht Umspannung | VR | - | - | V | |
| Betriebstemperatur | Top | - 10 | 60 | °C |
Ta = 25 °C Anmerkung 1 und 2 |
| Speichertemperatur | TST | - 20 | 60 | °C | |
| Betriebsfeuchtigkeit der Umgebung | Springen! | - | 90 | % RH | |
| Lagereinheit | Hst | - | 90 | % RH | |
| Erfordernis für die Wärmeabgabe | Trils | 15 | °C | ||
Elektronische Spezifikationen für TFT-LCD
| Parameter | Symbol | Ratings | Einheit | ||
| Min. | TYP | Maximal | |||
| Stromversorgungs-Eingangsspannung | V DD | 3.0 | 3.3 | 3.6 | V |
| Stromversorgungsstrom | IDD | - | - | - | mA |
| LED-Treiberspannung | HVDD | 2.7 | 24 | V | |
| LED-Treiber-Stromversorgungsstrom | IHVDD | 20 | - | mA | |
| LED-Stromverbrauch | PLED | 2.7 | W | ||
| Positive Eingangsschwellenspannung | VIT+ | +100 | mV | ||
| Eintrittsschwellenspannung bei negativer Leistung | - Ich weiß nicht. | - 100 | mV | ||
| Differentielle Eingangsspannung im gemeinsamen Modus | Vcom | TBD | V | ||
Elektronische Spezifikationen für Hintergrundbeleuchtung
| Parameter | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Versorgungsspannung | VBL | 5 | 12.0 | 37 | V |
| Stromversorgung Strom für Hinterlicht | ILED | 6 |
- |
25 | mA |
| Stromversorgung für Hinterlicht | PLED | 0.18 | - | 5.55 | W |
| Modulierte Lichtsignalspannung | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Lichtstärkeregulierung | Dienstpflicht | 1 | - | 100 | % |
| Frequenz der Helligkeitsregelung | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF Hochspannung | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF Niederspannung | VCNTL | 0 | - | 0.6 | V |
| Lebensdauer der LED | - | 30,000 | 40,000 | - | h |

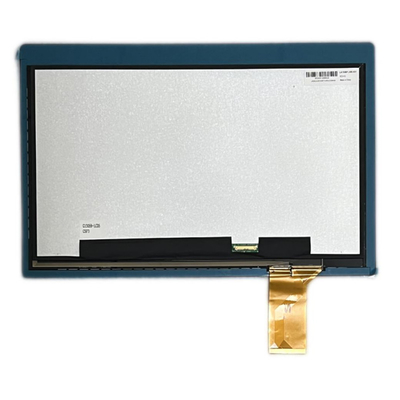

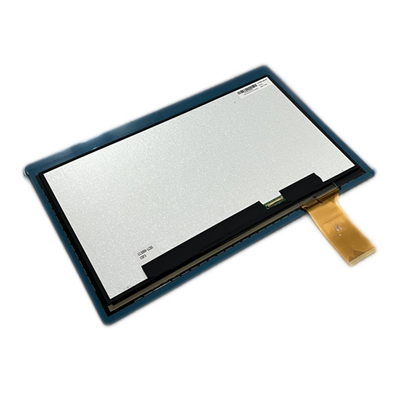

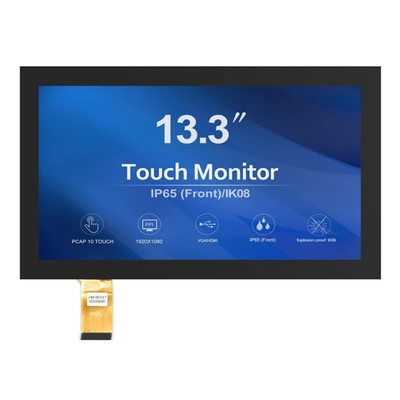

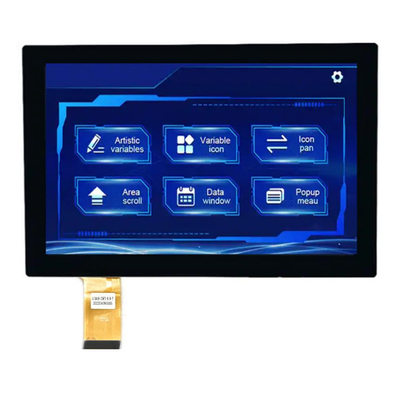

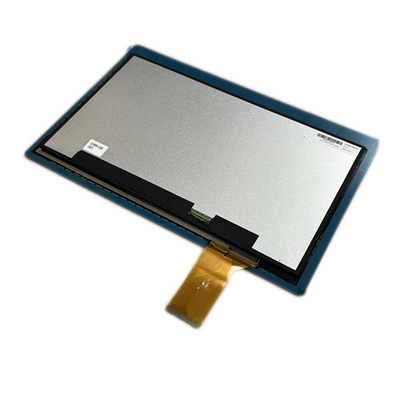

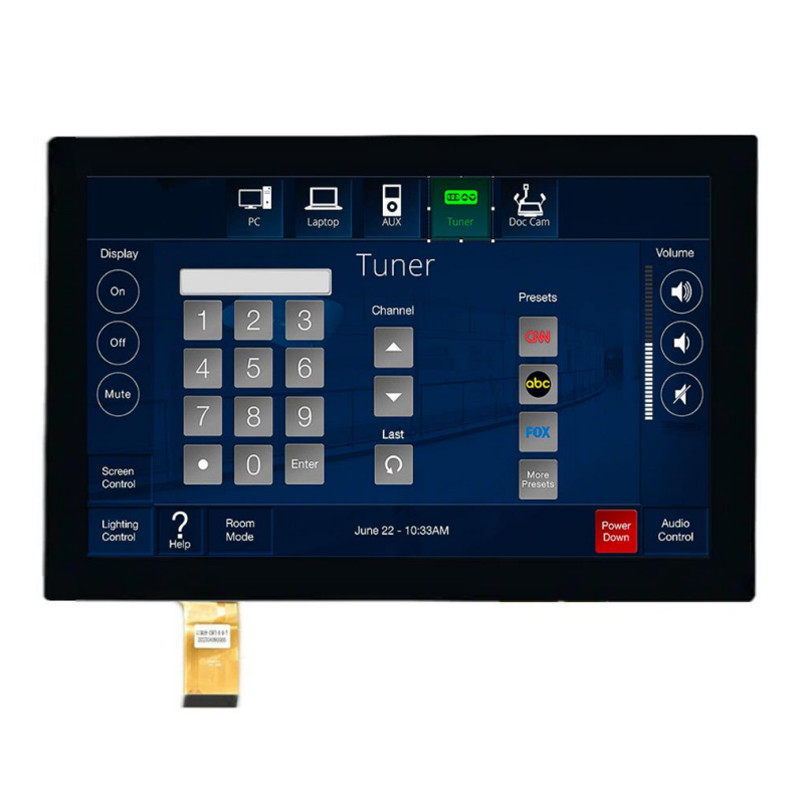

Produktbild
![]()
![]()
![]()
