15.6 Zoll TFT-LCD-Display mit 1000 Nits Helligkeit, Outdoor-LCD-Display mit Full-HD-Auflösung und 1000 Nits

15.6 Zoll TFT-LCD-Display mit 1000 Nits Helligkeit, Outdoor-LCD-Display mit Full-HD-Auflösung und 1000 Nits Produktbeschreibung

SFTO1560SMT-7050A3-N PCAP TFT-Display ist ein 15,6 Zoll farbiges aktives Matrix-TFT-LCD-Modul, das amorphe Silizium-TFTs (Dünnfilmtransistoren) als aktive Schaltvorrichtungen verwendet.6 Zoll diagonal gemessene aktive Area mit Full-HD-Auflösungen (1920 horizontalen x 1080 vertikalen Pixel-Array). Jedes Pixel ist in RÖT, GRÜN, BLÜE Punkte unterteilt, die in vertikalen Streifen angeordnet sind und dieses Modul kann 16,7M ((Aufgerundet) ((6bit+2FRC) Farben und Farbspektrum 45% anzeigen.Der LED-Treiber für Hintergrundlichtfahrt ist in diesem Modell eingebaut.

Das SFTO1560SMT-7050A3-N PCAP TFT-Display zeigt Grafiken und Texte auf einem 1920×3×1080-Dotspanel mit 16,7M ((8bit) Farben an, indem es die eDP (Embedded Display Port) Ver1.2-Schnittstelle verwendet und +3 liefert.3VDC-Versorgungsspannung für die TFT-LCD-AnlageIn diesem SFTO1560SMT-7050A3-N TFT-LCD-Panel sind Farbfilter für eine hervorragende Farbleistung integriert, um hellere und klarere Bilder zu realisieren.die Optimierung dieses Displays für die Verwendung in Multimedia-Anwendungen.Optimale Sicht in alle Richtungen.Ohne LED-Steuerung mit Hintergrundlicht. EDP-Übertragungsrate: 2,7 Gbps / 2 Spur 8 bit.

* Reserveart
* eDP-Schnittstelle
* Hochgeschwindigkeitsantwort
* 6-Bit (Hi-FRC) Farbtiefe, Anzeige von 16,7M Farben
* Hintergrundbeleuchtung mit eingebettetem Randtyp (LED)
* Kompatibel mit RGB98% und NTSC45% (NTSC72% ist ebenfalls verfügbar)
* Hohe Leuchtkraft und Kontrastverhältnis, geringe Reflexion und großer Blickwinkel
* Nur DE (Daten aktivieren)
* Roh- und Halogenfrei
* TEO 6.0, ES6.0 Konform
* Gamma-Korrektur

Eigenschaften:

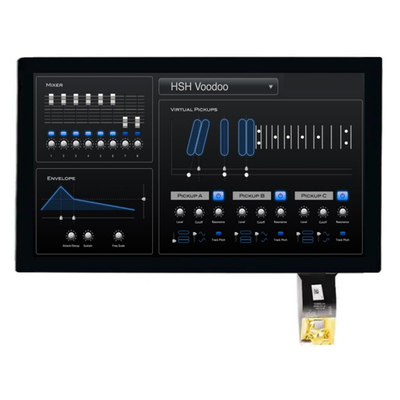

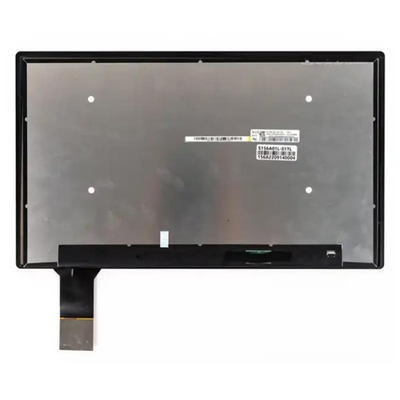

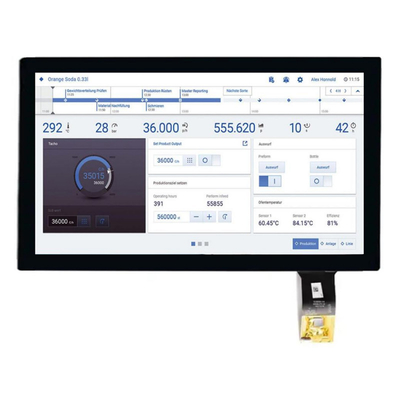

15.6 Zoll TFT-LCD-Display mit 1000 Nits Helligkeit, Outdoor-LCD-Display mit Full-HD-Auflösung und 1000 Nits Produkt IMagie

15.6 Zoll TFT-LCD-Display mit 1000 Nits Helligkeit, Outdoor-LCD-Display mit Full-HD-Auflösung und 1000 NitsErzeugnisZeichnung

Einführung in das eDP und seine Unterschiede zum DP

Einführung in die eDP-spezifischen Merkmale

Die neueste Version von eDP 1.4 bezieht sich auf DisplayPort v1.2a. Obwohl DisplayPort die Basisspezifikation von eDP ist, repliziert eDP nicht alle Spezifikationen von DisplayPort vollständig.Es gibt einige Funktionen, die in DisplayPort definiert sind, die von der aktuellen eDP nicht unterstützt werden, wie MST (Multi-Stream-Technologie), die zur Unterstützung mehrerer Displays verwendet wird.Verbindungsfähigkeit, Bild-Authentifizierung und Inhaltsschutz, variable Bildrate, Hintergrundbeleuchtungskontrolle oder andere Panelfunktionen über AUX-Kanal, Panel Self Refresh (PSR),Verringerte Spannung zwischen Hauptkanal und AUX-Kanälen, Auswahl der Übertragungsgeschwindigkeit, Komprimierung der Anzeigendaten, Multi-Touch-Datenübertragung über AUX und Kompatibilitätsprüfung. Physical interfaces vary depending on the system combination External DisplayPort requires the use of standardized connectors and connects to a variety of different devices through standard DisplayPort cables, jedoch ist eDP für geschlossene Systeme geeignet, und die Geräte, die angeschlossen werden, werden vollständig vom Hersteller der Originalgeräte des Systems (OEM) gesteuert,so definiert eDP keine Steckverbinder- oder KabelstandardsDiese Unterschiede ergeben sich aus der Anzahl der Hauptkanäle der Anzeigeteile und der Art der Hintergrundbeleuchtung.

Die meisten eDP-Panels auf dem heutigen Markt verwenden einen 30-Pin-Anschluss, der bis zu zwei Hauptkanäle unterstützt und mit einem LED-Treiberchip ausgestattet ist.oder ein 40-Pin-Anschluss, der bis zu vier Hauptkanäle unterstützt und auch mit einem LED-Treiberchip für hochauflösende Panel-Anwendungen ausgestattet istWenn beispielsweise die eDP-Rate auf 5,4 Gbit/s gezogen wird, ist nur ein Hauptkanal erforderlich, um ein Panel mit einer Auflösung von 1,920x1 zu unterstützen.200Wenn die Übertragungsgeschwindigkeit nicht speziell begrenzt ist, ist 5,4 Gbit/s nicht notwendig, sondern 2.7 Gbit/s können verwendet werden, um den Gesamtenergieverbrauch des Systems zu reduzieren und die Akkulaufzeit zu verlängernIn den meisten Systemarchitekturen wird der Stromverbrauch eines 5,4 Gbit/s Hauptkanals größer sein als der von zwei 2,7 Gbit/s Hauptkanälen, da4 Gbit/s erfordert eine höhere Leistung des DisplayPort-Empfängers und höhere Leistungsanforderungen für den Peer, um die Auswirkungen von Signalverzerrungen durch den Übertragungsweg bei hohen Geschwindigkeiten zu verringern.die vom Systemwerk und dem Panelwerk ausgewählten Steckverbinder sind nicht gleich, so dass die physikalischen Eigenschaften des Steckers auf dem Motherboard und des Steckers auf dem Panel nicht gleich sind.RFI/EMI-AnforderungenDas Verbindungskabel kann ein kostengünstiges verdrehtes Paar oder ein teureres Koaxialkabel sein.

Die Stromversorgungssequenz hängt mit der Reaktionsgeschwindigkeit des Systems zusammen.

Die Anzeige stoppt in der Regel, wenn das mobile Gerät in den Standby- oder Niedrigstrommodus wechselt und das Panel zu diesem Zeitpunkt keinen Strom liefert.so ist die Schaltsequenz beim Verlassen des Standby-Modus ziemlich wichtigDer eDP regelt die Aufschaltsequenz eindeutig, um die Reaktionszeit des Systems nach dem Verlassen des Standby-Modus zu minimieren.Die eDP-Spezifikation legt auch die zulässige Zeitspanne für jeden Schritt fest., und einige Marken definieren sogar eine kürzere Zeit als die Spezifikation, um die Reaktionsfähigkeit des Produkts zu verbessern (z. B. nach Berührung des Touchpads im Standby-Modus,der Bildschirm kann sofort angezeigt werden).

eDP-Verbindung unterstützt Fast Link Training

Neben den allgemeinen Verbindungen, die von DisplayPort definiert werden, muss das eDP auch Fast-Link-Training unterstützen.Aber es ist nicht nötig, über AUX zu kommunizieren.. Fast Link Training ist wie ein Link, die Ausgabe wird das Trainingsmuster senden, bevor die normale Video-Bildschirm senden,so dass der Empfänger das Ausgangssignal sperren kann, um die Qualität der Verbindung sicherzustellen, aber reduziert die Aktion von AUX zur Überprüfung und Übertragung des Verbindungsresultats, bevor die Videodaten ausgegeben werden.da die AUX mit einer geringen Geschwindigkeit von etwa 1 Mbit/s übertragen wird, und weil in einem geschlossenen System das Panel nicht mit der CPU und den Videotreibern interagieren muss.Das Schnellverbindungstraining soll den Zustand des Übertragungsweges des Hauptkanals verstehen., so daß die Ausgabe ihre eigenen Eigenschaften (Amplitude und Vorbetonung) und der Empfänger die Eigenschaften des Gleichmachers anpassen kann.Der Ausgang und der Empfänger müssen diese Anpassungen gleichzeitig vornehmen, und die Anpassung dieser Merkmale erfolgt je nach Systemplattform, wobei die Anpassungsergebnisse für verschiedene Plattformen unterschiedlich sind.Ein weiteres selektives Feature auf der Empfängerseite ist No Link Training, der die Fähigkeit des Empfängers prüft, das Signal ohne spezielles Trainingsmuster an der Ausgabe zu verriegeln.Vor allem, wenn das System sich vom Niedrigleistungsmodus entferntDas No Link Training ist auch eine optionale Funktion in PSR.

Video-Authentifizierung und Inhaltsschutz

Der externe DisplayPort-Anschluss unterstützt High Bandwidth Digital Content Protection (HDCP), which encrypts audio and video data and confirms that the receiver is allowed to prevent copyrighted audio and video content from being intercepted or copied by unauthorized digital image capture devices during transmissionFür eingebettete Anzeigegeräte muss die Bildübertragung innerhalb des Systems noch geschützt werden, und eDP definiert mehrere Methoden zur Bildauthentifizierung, um diesem Bedarf gerecht zu werden.die am häufigsten verwendete Methode ist ASSR (Alternate Scrambler Seed Reset)Wie bereits erklärt, werden die von dem Hauptkanal übertragenen Bilddaten verschlüsselt, so daß die RFI und EMI reduziert werden können.Die Ausgabe und der Empfänger müssen die Arbeit synchronisieren und die Verschlüsselungssequenz verstehen, um die Daten richtig zu verschlüsseln und neu zu montieren. ASSR verwendet Scramble Sequence, die nur mit eDP-Displays verfügbar ist, was die Notwendigkeit beseitigt, dass nicht-eDP-Displays mit dem eDP-Ausgang verbunden werden.

Unterstützt verschiedene Bildschirm-Erneuerungsraten

eDP kann die Erneuerungsrate des Display-Panels dynamisch steuern, um den Stromverbrauch bei der Darstellung von Standbildern zu reduzieren.die Bildschirm-Erneuerungsrate kann von den normalen 60 Bildern pro Sekunde auf eine Frequenz reduziert werden, die keine Anomalie oder kein Flimmern des Displays erzeugtDie Verringerung der Refresh-Rate reduziert den Stromverbrauch und verlängert die Akkulaufzeit, wobei einige Panels auf 40 fps oder weniger sinken.Eine andere App, die unterschiedliche Bildschirm-Erneuerungsraten verwendet, ist beim Abspielen eines Films oder eines SpielsIm Spielmodus wird der Bildschirm oft erst angezeigt, nachdem er von der Grafikmaschine berechnet wurde, und es wird eine Verzögerung zwischen, in diesem Fall,Dynamische Anpassung der Erneuerungsrate des Panels kann die Bildschirmanzeige ohne Verzerrung und Verzögerung glatt machen. Beim Abspielen von Filmen können Sie den Bildschirm mit 24 FPS auf 48 FPS abspielen, wodurch der 3:2-Pull-Down im traditionellen 60 FPS-Modus eliminiert wird.
