Produktdetails:
|
Schlüsselwörter: | 4,3" Anzeige DSI HDMI | Entschließung: | Pixel 800x480 |
---|---|---|---|
Unterstützung: | HDMI1.3、 HDMI1.4、 HDCP1.4、 HDCP2.2 | Kompatibel: | Himbeerpu-、 BB Schwarzes、 Bananen-PU |
CTP-Schnittstelle: | USB bis IIC | Oberflächenhelligkeit: | 300 cd/m2 - 1000 cd/m2 |
Berührungsschirm: | CTP (kapazitiver Touch Screen) | Lebensdauer der LED: | 40,000 Stunden |
Betriebs-Temp.: | – 20℃ zu +70℃ | Einhaltung der Vorschriften: | REACH- und RoHS-konform |
Hervorheben: | Anzeige PUs Dsi der Himbeeren300cd/m2,Anzeige PUs Dsi der Himbeeren800x480,Anzeige CTP-Himbeerpus 4 Dsi |
4.3 Zoll DSI, 4.3 Zoll HDMI-Display Produktmerkmale
SFHDMI430H-800480A-CT ist ein HDMI TFT-LCD-Modul, das TFT-LCD, PCAP-Touch und Treibbord integriert.
1.4.3-Zoll-IPS-Bildschirm, Hardware-Auflösung von 800×480 Punkten.
2Kapazitive 5-Punkte-Touch-Steuerung.
3. Gehärtetes Glas mit kapazitiver Berührung, Härte >= 6H.
4. Unterstützung Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 erfordert den optionalen Adapter DSI-Cable-15cm.
5. Führen Sie das LCD direkt durch die DSI-Schnittstelle des Raspberry Pi mit Erneuerungsraten von bis zu 60Hz.
6. Bei Verwendung mit Raspberry Pi werden Raspberry Pi OS / Ubuntu / Kali und Retropie unterstützt, laufwerkfrei.
7Unterstützung für die Steuerung der Hintergrundlichthelligkeit durch Software.
Hardwareverbindungen

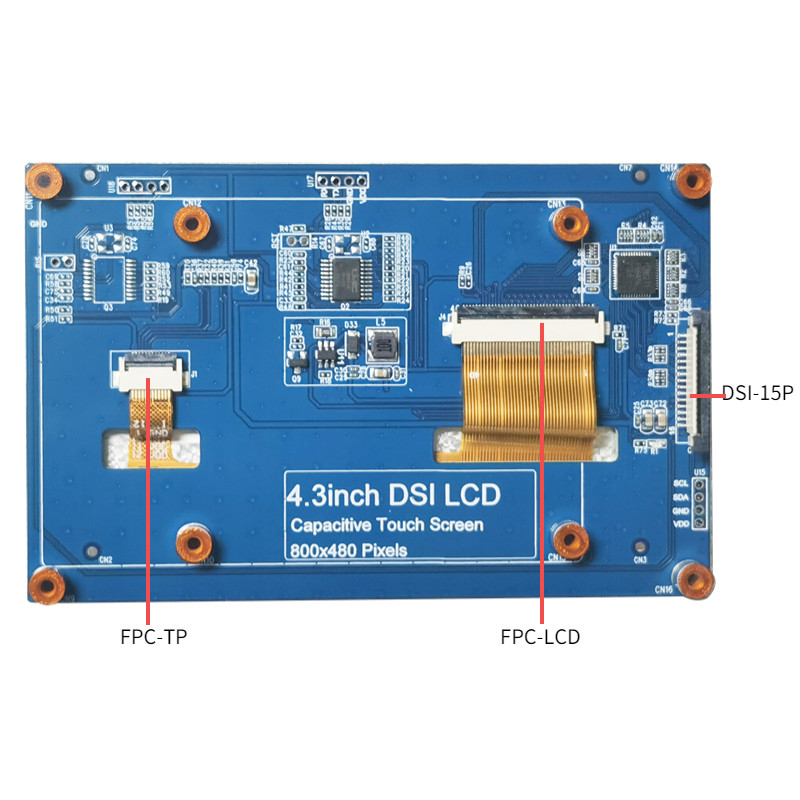

Verwenden Sie ein FFC-Kabel und verbinden Sie das 4,3-Zoll-LCD mit dem DSI-Anschluss des Raspberry Pi.
2Für die Benutzerfreundlichkeit können Sie die Rückseite des 4,3-Zoll-LCD-Displays des Raspberry Pi verschrauben und die Kupfersäulen montieren.
Wie in der folgenden Abbildung dargestellt:
Softwareverbindungen
Raspberry Pi Betriebssystem/Ubuntu/Kali und Retropie Systeme für Raspberry Pi.
1. Bitte laden Sie die neueste Version des Bildes von der offiziellen Website des Raspberry Pi herunter. Laden Sie die komprimierte Datei auf Ihren PC herunter und extrahieren Sie die.img-Datei.
2. Verbinden Sie die TF-Karte mit dem PC und formatieren Sie die TF-Karte mit der SDFormatter-Software.
3. Öffnen Sie die Win32DiskImager-Software, wählen Sie das im Schritt 1 vorbereitete Systembild aus und klicken Sie auf schreiben, um das Systembild zu blinken.
4. Nach dem Blinken speichern und sicher auswerfen die TF-Karte. Und stecken Sie die TF-Karte in den Raspberry Pi.
5. Strom auf dem Raspberry Pi, warten Sie normalerweise für ein paar Sekunden, um normal zu zeigen.
Hinweis: Am 2. Dezember 2021 spaltete sich das Raspberry Pi-Betriebssystem des Raspberry Pi in zwei Zweige, den Buster- und den Bullseye-Zweig.
Der Buster-Branch ist eine Fortsetzung des alten Systems und stabiler. Der Bullseye-Branch hat neue Funktionen hinzugefügt, mit Open-Source-Bibliotheken und neuen Schnittstellen.Der aktuelle Bullseye-Zweig wurde gerade freigegeben und ist noch nicht stabil..
Wenn Sie ein industrieller Benutzer sind, empfiehlt sich die Buster-Niederlassung.
Wenn Sie ein System mit einem Buster-Verzweigung verwenden, wird das Bild ohne Änderungen funktionieren. Wenn Sie ein System verwenden, das von Bullseye verzweigt wird, werden auch die folgenden Änderungen erforderlich.
Kommentieren Sie die folgende Anweisung in der config.txt Datei (die Konfigurationsdatei befindet sich im TF-Kartensystem, d.h. /boot):
#kamera_auto_detect=1
#dtoverlay=vc4-kms-v3d
Fügen Sie die folgende Aussage unter [alle] hinzu:
dtoverlay=vc4-fkms-v3d
Start_x=1
Nach dem Speichern starten Sie den Raspberry Pi neu
Sudo wird neu gestartet
Wenn Sie eine CSI-Kamera unter dem System des Bullseye-Branches verwenden müssen. Da dieser Branch die libcamera-Kamera-Bibliothek standardmäßig verwendet, unterstützt diese Bibliothek keine FKMS-Treiber.
Zusätzlich zu den oben genannten Modifikationen müssen Sie also auch die Rappicam Kamerabibliothek installieren.
So installiert man es:
Führen Sie den folgenden Befehl im Terminal aus:
CD ~
Sudo apt installiert Cmake
Git-KlonSiehe auch: https://github.com/raspberrypi/userland
cd Benutzerland
. / Bauen Sie mich
- Das ist nicht das Problem.
Anschließend führen Sie den folgenden Befehl aus, um zu schließen:
Ausrüstung
Verbinden Sie die Raspberry Pi Kamera mit der CSI-Schnittstelle des Raspberry Pi, schalten Sie den Raspberry Pi wieder an und führen Sie nach dem Systemstart den folgenden Befehl aus:
Fotografie
- Das ist ein Raspistill.
Kamera
Das ist die Art und Weise, in der das System eingerichtet wurde.

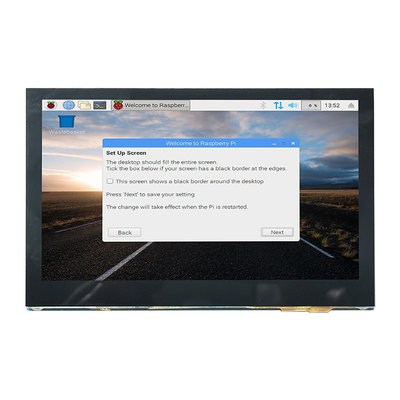

4.3 Zoll DSI, 4,3 Zoll HDMI-DisplayProduktbild
HDMI-Schnittstellen-Pin-Definition
1 | T.M.D.S. DATA2+ |
2 | T.M.D.S. DATA2 geschützt |
3 | T.M.D.S. DATA2- |
4 | T.M.D.S. DATA1+ |
5 | T.M.D.S. DATA1 geschützt |
6 | T.M.D.S. DATA1- |
7 | T.M.D.S. DATA0+ |
8 | T.M.D.S. DATA0 geschützt |
9 | T.M.D.S. Daten0- |
10 | T.M.D.S. Daten CLOCK+ |
11 | T.M.D.S. Datenuhr geschützt |
12 | T.M.D.S. Datenuhr... |
13 | CEC (Verbraucherelektronikkontrolle optional) |
14 | Reserviert (im Kabel, aber N.C. auf dem Gerät) |
15 | SCL(DDC) |
16 | SDA(DDC) |
17 | DDC/CEC-Standort |
18 | +5V (Stromversorgung) |
19 | Kabel für die Heißwechselprobe |
