Produktdetails:
|
| Schlüsselwörter: | 7 Anzeige des Zoll HDMI | Entschließung: | 800*480 |
|---|---|---|---|
| Ctp-Schnittstelle: | USB bis IIC | Kompatibel mit: | Himbeerpu-、 BB Schwarzes、 Bananen-PU |
| Unterstützung: | HDMI1.3、 HDMI1.4、 HDCP1.4、 HDCP2.2 | Oberflächenhelligkeit: | 300 cd/m2 - 1000 cd/m2 |
| Touch Screen: | CTP (kapazitiver Touch Screen) | LED-Lebenszeit: | 40.000 Stunden |
| Funktionierender Temp.: | – 20℃ zu +70℃ | Befolgung: | REICHWEITE u. RoHS konform |
| Hervorheben: | 800x480 7 Anzeige des Zoll-HDMI,Anzeige Himbeerpus 7 Zoll-HDMI,industrielle TFT Anzeige 800x480 |
||
HDMI 7 Zoll Anzeige, 7 Zoll PCAP TFT Anzeige
SFRA700H-800480ACT-01 ist ein Modul HDMI TFT LCD, das TFT LCD integrierte, PCAP-Note und Fahrenbrett.
1. 4,3 Zoll IPS-Schirm, Hardware-Entschließung der Entschließung der Punkte 800×480.
2. kapazitive Notensteuerung mit 5 Punkten.
3. milderte kapazitives Glasfingerspitzentablett, Härte von >=6H.
4. erfordert Stützpu 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 den optionalen Adapter DSI-Cable-15cm.
5. Antrieb der LCD direkt durch die des Himbeerdsi-Schnittstelle pUs mit Bildwiederholfrequenzen bis zu 60Hz.
6. Wenn sie mit Himbeerpu verwendet werden, werden Himbeerpu OS/Ubuntu/Kali und Retropie gestützt, Antrieb-frei.
7. Unterstützung für Kontrollehintergrundbeleuchtungshelligkeit durch Software.
| Schlüsselwörter: | 7 Anzeige des Zoll-HDMI | Entschließung: | 800*480 |
|---|---|---|---|
| Ctp-Schnittstelle: | USB bis IIC | Kompatibel mit: | Himbeerpu, BB Schwarzes, Bananen-PU |
| Unterstützung: | HDMI1.3, HDMI1.4, HDCP1.4, HDCP2.2 | Oberflächenhelligkeit: | 300 Cd/m2 - 1000 Cd/m2 |
| Touch Screen: | CTP (kapazitiver Touch Screen) | LED-Lebenszeit: | 40.000 Stunden |
| Funktionierender Temp.: | – 20℃ zu +70℃ | Befolgung: | REICHWEITE u. RoHS konform |
| Version | 01 | ||
| Signal gestützt | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| NOTE | USB-Standard | ||
| VGA | Nicht Unterstützung | ||
| Schnittstelle auf mainboard | Input | HDMI | Eine Art weiblicher Flecken 19Pin HDMI-Fleckens (horizontal) |
| USB | MIKRO-weibliches B 5.9MM 5P USB (horizontal) | ||
| Kopfhörerschnittstelle | NC | ||
| Notenschnittstelle | Stift 6 | FPC-0.5-6PIN (horizontal) | |
| Anzeigenschnittstelle | Stift RGB 50 | FPC-0.5-50PIN (horizontal) | |
| Audio | Audioausgang | 8Ω1.5W | 4PIN-1.25 H1.8 ultradünner weiblicher Sitz (horizontal) |
| Stromversorgung | Leistungsaufnahme | USB-Input 5V (+/-0.5V) | |
| Anzeige Vop | 3.3V | ||
| Energieoperation | Der Energie Anzeige an | ||
| Reserveleistungsverbrauch Mainboard | <0.25W | ||
| OSD-Menü | Menü (Reserve) | Helligkeit, Kontrast, Selbstkorrektur, Phase, Uhr, Feld-Position, Funktions-Einstellung, Zurückstellen, etc. | |
| Sprache (Reserve) | Chinesisch, englisch, französisch, deutsch, italienisch, spanisch, russisch, Koreaner, Japaner, etc. | ||
| Knopf (reserviert) | ENERGIE, MENÜ OBEN UNTEN AUSGANG | ||

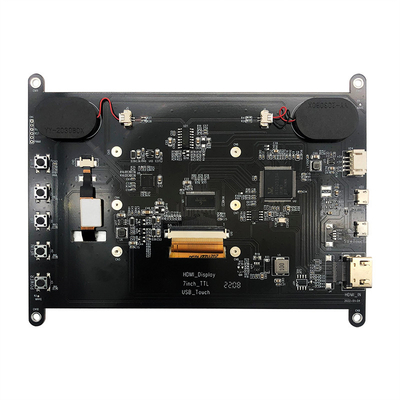

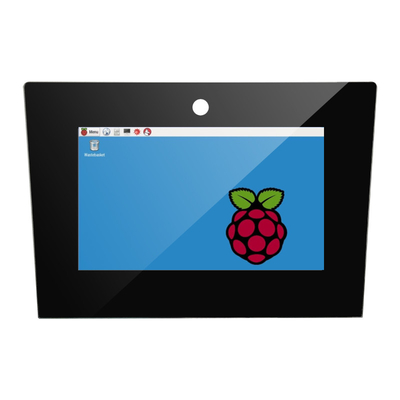

HDMI 7 Zoll Anzeige, 7 Zoll PCAP TFT Anzeigen-Produktimage
HDMI-Schnittstellen-Stiftdefinition
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 schirmte ab |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 schirmte ab |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 schirmte ab |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S-DATEN CLOCK+ |
| 11 | T.M.D.S-DATEN-UHR schirmte ab |
| 12 | T.M.D.S-DATEN-UHR |
| 13 | CEC (Unterhaltungselektronik-Steuerung optional) |
| 14 | Reserviert (im Kabel aber in N.C. auf Gerät) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (Stromversorgung) |
| 19 | Heißes Tauschensondenkabel |
Stiftdefinition USBs (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | Boden |
USB-TP Pin-Definition
| 1 | VCC |
| 2 | D |
| 3 | D+ |
| 4 | NC |
| 5 | Boden |
Sprecherschnittstelle Pin Definition
| 1 | ROUT+ |
| 2 | VERLEGEN Sie |
| 3 | Flegel |
| 4 | LOUT+ |
6, LCD-Stiftdefinition
| 1 |
VLED+
|
Energie für LED-Hintergrundbeleuchtung (Anode)
|
| 2 |
VLED+
|
Energie für LED-Hintergrundbeleuchtung (Anode)
|
| 3 |
VLED-
|
Energie für LED-Hintergrundbeleuchtung (Kathode)
|
| 4 |
VLED-
|
Energie für LED-Hintergrundbeleuchtung (Kathode)
|
| 5 |
Boden
|
Energieboden
|
| 6 |
VCOM
|
Allgemeine Spannung
|
| 7 |
DVDD
|
Energie für Digitalschaltung
|
| 8 |
MODUS
|
DES-/SYNCHRONIZATIONmodus ausgewählt
|
| 9 |
De
|
Dateneingabe ermöglichen
|
| 10 |
GEGEN
|
VSYNC-Input
|
| 11 |
HS
|
Horizontale Synchronisierungs-Input
|
| 12 |
B7
|
Blaue Daten (MSB)
|
| 13 |
B6
|
Blaue Daten
|
| 14 |
B5
|
Blaue Daten
|
| 15 |
B4
|
Blaue Daten
|
| 16 |
B3
|
Blaue Daten
|
| 17 |
B2
|
Blaue Daten
|
| 18 |
B1
|
Blaue Daten
|
| 19 |
B0
|
Blaue Daten (LSB)
|
| 20 |
G7
|
Grüne Daten (MSB)
|
| 21 |
G6
|
Grüne Daten
|
| 22 |
G5
|
Grüne Daten
|
| 23 |
G4
|
Grüne Daten
|
| 24 |
G3
|
Grüne Daten
|
| 25 |
G2
|
Grüne Daten
|
| 26 |
G1
|
Grüne Daten
|
| 27 |
G0
|
Grüne Daten (LSB)
|
| 28 |
R7
|
Rote Daten (MSB)
|
| 29 |
R6
|
Rote Daten
|
| 30 |
R5
|
Rote Daten
|
| 31 |
R4
|
Rote Daten
|
| 32 |
R3
|
Rote Daten
|
| 33 |
R2
|
Rote Daten
|
| 34 |
R1
|
Rote Daten
|
| 35 |
R0
|
Rote Daten (LSB) |
| 36 |
Boden
|
Energie-Boden
|
| 37 |
DCLK
|
Beispieluhr
|
| 38 |
Boden
|
Energie-Boden
|
| 39 |
L/R
|
Linke/rechte Auswahl
|
| 40 |
U/D
|
Auf-/Ab-Auswahl
|
| 41 |
VGH
|
Tor AUF Spannung
|
| 42 |
VGL
|
Tor WEG von der Spannung
|
| 43 |
AVDD
|
Energie für analogen Stromkreis
|
| 44 |
ZURÜCKSTELLEN
|
Globaler zurückgestellter Stift.
|
| 45 |
NC
|
Keine Verbindung
|
| 46 |
VCOM
|
Allgemeine Spannung
|
| 47 |
DITHB
|
Zappelnde Funktion
|
| 48 |
Boden
|
Energie-Boden
|
| 49 |
NC
|
Keine Verbindung
|
| 50 |
NC
|
Keine Verbindung
|
Fingerspitzentablett Pin Definition
| 1 | VDD | |
| 2 | Boden | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
