Produktdetails:
|
| Schlüsselwörter: | 5" HDMI-Runden-Anzeige | Entschließung: | Pixel 1080*1080 |
|---|---|---|---|
| Unterstützung: | HDMI1.3、 HDMI1.4、 HDCP1.4、 HDCP2.2 | Kompatibel mit: | Himbeerpu-、 BB Schwarzes、 Bananen-PU |
| Ctp-Schnittstelle: | USB bis IIC | Oberflächenhelligkeit: | 400 cd/m2 |
| Touch Screen: | CTP (kapazitiver Touch Screen) | LED-Lebenszeit: | 40.000 Stunden |
| Funktionierender Temp.: | – 20℃ zu +70℃ | Befolgung: | REICHWEITE u. RoHS konform |
| Hervorheben: | HDMI-Runde LCD-Anzeige,Himbeere Pi4 ringsum LCD-Anzeige,industrielle TFT Anzeige 1080x1080 |
||
HDMI 5 Zoll Anzeige, 5 Zoll PCAP TFT Anzeigen-Produkt-Eigenschaften
SFHDMI500H-108108A-CT ist ein Modul HDMI TFT LCD, das TFT LCD integrierte, PCAP-Note und Fahrenbrett.
1- Das Modul stellt dem HDMI digitale Signalausgabe vom PC auf dem LCD-Bildschirm 1080*1080 tadellos dar.
2- Unterstützung HDMI 1,3, HDMI 1,4, HDCP 1,4, Standards HDCP 2,2. HDMI-Signalquelle ist mit Mainstream Minipc wie Himbeerpu, BB Schwarzem, Bananen-PU, etc. kompatibel.
3- NOTE ist von USB zu I2C, kein Bedarf, Fahrer zu installieren.
4- Der Entwurf wird hauptsächlich auf der Himbeerpu-Anzeige verwendet, und er kann auf anderen Notengeräten des kleinen Bildschirms HDMI auch verwendet werden industriellen Steuer. Wann verwendet als Himbeerpu-Anzeige, stützt er Raspbian, Ubuntu, WIN10 IOT und andere Systeme, Einzelnote.
5- wann verwendet als Computeranzeige, stützt es Windows 7/8/10, die fünfpunktige Note, Fahrer-frei.
TFT-Anzeigen-Eigenschaft:
| Parameter | Spezifikation | Einheit | Anmerkung |
| Beschriftungsbereich | 127,008 (H) ×127.008 (V) | Millimeter | Kreis |
| Zahl von Pixeln | 1080 (H) RGB-× 1080 (V) | Pixel | |
| Pixel-Neigung | 0,1176 (H) ×0.1176 (V) | Millimeter | |
| Pixel-Anordnung | 1pixel 2domain | ||
| Anzeigen-Farben | 16,7 M | Farbe | |
| Farbtonleiter | 80% (Min.) 86% (Art.) | ||
| Anzeigemodus | Normalerweise schwarzer Transmissive Modus | ||
| Maßentwurf | 143 (H) × 140 (V) × 4,2 (D) | Millimeter | |
| Betrachtenrichtung (menschliches Auge) | Freie Betrachtenrichtung U/D/L/R | Anmerkung 1,2 |
Anmerkung: 1. An der U-/D/L/Rrichtung ist der Betrachtenwinkel selbe;
Anmerkung: 2. Die TFT und CF LC-Algin-Richtung
| Version | 01 | ||
| Signal gestützt | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| NOTE | USB-Standard | ||
| VGA | Nicht Unterstützung | ||
| Schnittstelle auf mainboard | Input | HDMI | Eine Art weiblicher Flecken 19Pin HDMI-Fleckens (horizontal) |
| USB | MIKRO-weibliches B 5.9MM 5P USB (horizontal) | ||
| Kopfhörerschnittstelle | NC | ||
| Notenschnittstelle | Stift 6 | FPC-0.5-6PIN (horizontal) | |
| Anzeigenschnittstelle | 49 Stifte | FPC-0.5-50PIN (horizontal) | |
| Audio | Audioausgang | 8Ω1.5W | 4PIN-1.25 H1.8 ultradünner weiblicher Sitz (horizontal) |
| Stromversorgung | Leistungsaufnahme | USB-Input 5V (+/-0.5V) | |
| Anzeige Vop | 3.3V | ||
| Energieoperation | Der Energie Anzeige an | ||
| Reserveleistungsverbrauch Mainboard | <0.25W | ||
| OSD-Menü | Menü (Reserve) | Helligkeit, Kontrast, Selbstkorrektur, Phase, Uhr, Feld-Position, Funktions-Einstellung, Zurückstellen, etc. | |
| Sprache (Reserve) | Chinesisch, englisch, französisch, deutsch, italienisch, spanisch, russisch, Koreaner, Japaner, etc. | ||
| Knopf (reserviert) | ENERGIE, MENÜ OBEN UNTEN AUSGANG | ||

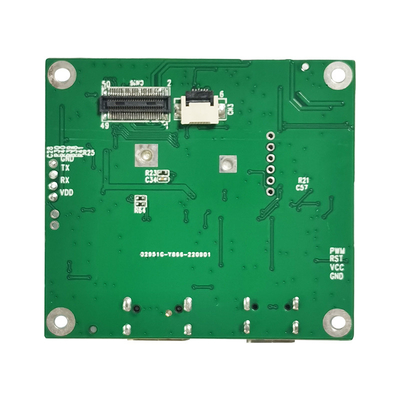

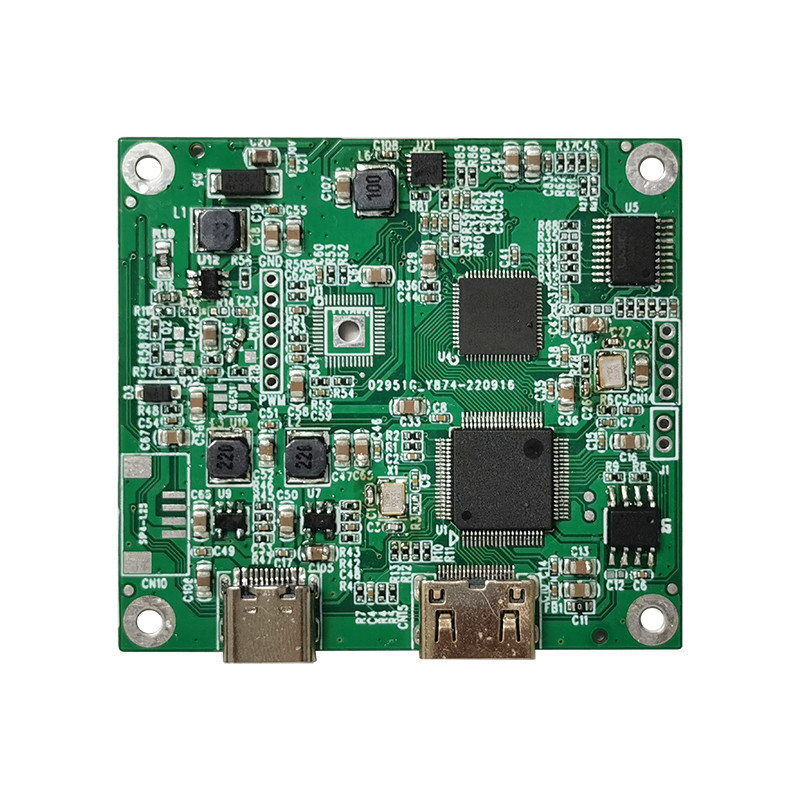

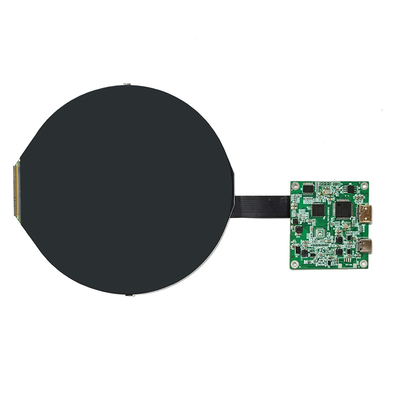

HDMI 5 Zoll Anzeige, 5 Zoll PCAP TFT Anzeigen-Produktimage
![]()
![]()
HDMI-Schnittstellen-Stiftdefinition
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 schirmte ab |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 schirmte ab |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 schirmte ab |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S-DATEN CLOCK+ |
| 11 | T.M.D.S-DATEN-UHR schirmte ab |
| 12 | T.M.D.S-DATEN-UHR |
| 13 | CEC (Unterhaltungselektronik-Steuerung optional) |
| 14 | Reserviert (im Kabel aber in N.C. auf Gerät) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (Stromversorgung) |
| 19 | Heißes Tauschensondenkabel |
Stiftdefinition USBs (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | Boden |
USB-TP Pin Definition
| 1 | VCC |
| 2 | D |
| 3 | D+ |
| 4 | NC |
| 5 | Boden |
Fingerspitzentablett Pin Definition
| 1 | VDD | |
| 2 | Boden | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
