Produktdetails:
|
| Schlüsselwörter: | 7" HDMI-Anzeige | Entschließung: | Pixel 800x480 |
|---|---|---|---|
| Unterstützung: | HDMI1.3、 HDMI1.4、 HDCP1.4、 HDCP2.2 | Kompatibel mit: | Himbeerpu-、 BB Schwarzes、 Bananen-PU |
| Ctp-Schnittstelle: | USB bis IIC | Oberflächenhelligkeit: | 300 cd/m2 - 1000 cd/m2 |
| Touch Screen: | CTP (kapazitiver Touch Screen) | LED-Lebenszeit: | 40.000 Stunden |
| Funktionierender Temp.: | – 20℃ zu +70℃ | Befolgung: | REICHWEITE u. RoHS konform |
| Hervorheben: | Anzeige der Himbeerenpi4 TFT LCD,Anzeige ISO9001 TFT LCD,Anzeige 800x480 Dots Industrial TFT |
||
HDMI 7 Zoll Anzeige, 7 Zoll PCAP TFT Anzeige
SFRA700H-800480ACT-01 ist ein Modul HDMI TFT LCD, das TFT LCD integrierte, PCAP-Note und Fahrenbrett.
1- Das Modul stellt dem HDMI digitale Signalausgabe vom PC auf dem LCD-Bildschirm 800*480 tadellos dar.
2- Unterstützung HDMI 1,3, HDMI 1,4, HDCP 1,4, Standards HDCP 2,2. HDMI-Signalquelle ist mit Mainstream Minipc wie Himbeerpu, BB Schwarzem, Bananen-PU, etc. kompatibel.
3- NOTE ist von USB zu I2C, kein Bedarf, Fahrer zu installieren.
4- Der Entwurf wird hauptsächlich auf der Himbeerpu-Anzeige verwendet, und er kann auf anderen Notengeräten des kleinen Bildschirms HDMI auch verwendet werden industriellen Steuer. Wann verwendet als Himbeerpu-Anzeige, stützt er Raspbian, Ubuntu, WIN10 IOT und andere Systeme, Einzelnote.
5- wann verwendet als Computeranzeige, stützt es Windows 7/8/10, die fünfpunktige Note, Fahrer-frei.
| Version | 01 | ||
| Signal gestützt | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| NOTE | USB-Standard | ||
| VGA | Nicht Unterstützung | ||
| Schnittstelle auf mainboard | Input | HDMI | Eine Art weiblicher Flecken 19Pin HDMI-Fleckens (horizontal) |
| USB | MIKRO-weibliches B 5.9MM 5P USB (horizontal) | ||
| Kopfhörerschnittstelle | NC | ||
| Notenschnittstelle | Stift 6 | FPC-0.5-6PIN (horizontal) | |
| Anzeigenschnittstelle | Stift RGB 50 | FPC-0.5-50PIN (horizontal) | |
| Audio | Audioausgang | 8Ω1.5W | 4PIN-1.25 H1.8 ultradünner weiblicher Sitz (horizontal) |
| Stromversorgung | Leistungsaufnahme | USB-Input 5V (+/-0.5V) | |
| Anzeige Vop | 3.3V | ||
| Energieoperation | Der Energie Anzeige an | ||
| Reserveleistungsverbrauch Mainboard | <0.25W | ||
| OSD-Menü | Menü (Reserve) | Helligkeit, Kontrast, Selbstkorrektur, Phase, Uhr, Feld-Position, Funktions-Einstellung, Zurückstellen, etc. | |
| Sprache (Reserve) | Chinesisch, englisch, französisch, deutsch, italienisch, spanisch, russisch, Koreaner, Japaner, etc. | ||
| Knopf (reserviert) | ENERGIE, MENÜ OBEN UNTEN AUSGANG | ||

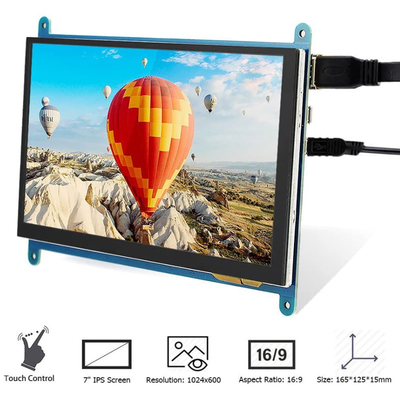

HDMI 7 Zoll Anzeige, 7 Zoll PCAP TFT Anzeigen-Produktimage

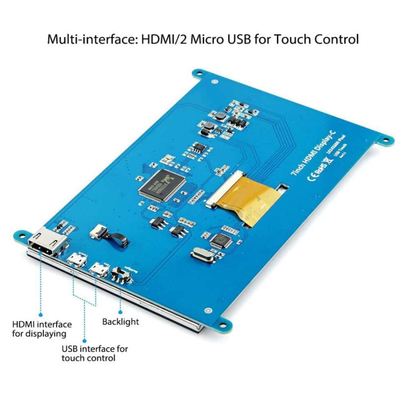

HDMI-Schnittstellen-Stiftdefinition
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 schirmte ab |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 schirmte ab |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 schirmte ab |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S-DATEN CLOCK+ |
| 11 | T.M.D.S-DATEN-UHR schirmte ab |
| 12 | T.M.D.S-DATEN-UHR |
| 13 | CEC (Unterhaltungselektronik-Steuerung optional) |
| 14 | Reserviert (im Kabel aber in N.C. auf Gerät) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC Ground |
| 18 | +5V (Stromversorgung) |
| 19 | Heißes Tauschensondenkabel |
Stiftdefinition USBs (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | Boden |
USB-TP Pin-Definition
| 1 | VCC |
| 2 | D |
| 3 | D+ |
| 4 | NC |
| 5 | Boden |
Sprecherschnittstelle Pin Definition
| 1 | ROUT+ |
| 2 | VERLEGEN Sie |
| 3 | Flegel |
| 4 | LOUT+ |
6, LCD-Stiftdefinition
| 1 |
VLED+
|
Energie für LED-Hintergrundbeleuchtung (Anode)
|
| 2 |
VLED+
|
Energie für LED-Hintergrundbeleuchtung (Anode)
|
| 3 |
VLED-
|
Energie für LED-Hintergrundbeleuchtung (Kathode)
|
| 4 |
VLED-
|
Energie für LED-Hintergrundbeleuchtung (Kathode)
|
| 5 |
Boden
|
Energieboden
|
| 6 |
VCOM
|
Allgemeine Spannung
|
| 7 |
DVDD
|
Energie für Digitalschaltung
|
| 8 |
MODUS
|
DES-/SYNCHRONIZATIONmodus ausgewählt
|
| 9 |
De
|
Dateneingabe ermöglichen
|
| 10 |
GEGEN
|
VSYNC-Input
|
| 11 |
HS
|
Horizontale Synchronisierungs-Input
|
| 12 |
B7
|
Blaue Daten (MSB)
|
| 13 |
B6
|
Blaue Daten
|
| 14 |
B5
|
Blaue Daten
|
| 15 |
B4
|
Blaue Daten
|
| 16 |
B3
|
Blaue Daten
|
| 17 |
B2
|
Blaue Daten
|
| 18 |
B1
|
Blaue Daten
|
| 19 |
B0
|
Blaue Daten (LSB)
|
| 20 |
G7
|
Grüne Daten (MSB)
|
| 21 |
G6
|
Grüne Daten
|
| 22 |
G5
|
Grüne Daten
|
| 23 |
G4
|
Grüne Daten
|
| 24 |
G3
|
Grüne Daten
|
| 25 |
G2
|
Grüne Daten
|
| 26 |
G1
|
Grüne Daten
|
| 27 |
G0
|
Grüne Daten (LSB)
|
| 28 |
R7
|
Rote Daten (MSB)
|
| 29 |
R6
|
Rote Daten
|
| 30 |
R5
|
Rote Daten
|
| 31 |
R4
|
Rote Daten
|
| 32 |
R3
|
Rote Daten
|
| 33 |
R2
|
Rote Daten
|
| 34 |
R1
|
Rote Daten
|
| 35 |
R0
|
Rote Daten (LSB) |
| 36 |
Boden
|
Energie-Boden
|
| 37 |
DCLK
|
Beispieluhr
|
| 38 |
Boden
|
Energie-Boden
|
| 39 |
L/R
|
Linke/rechte Auswahl
|
| 40 |
U/D
|
Auf-/Ab-Auswahl
|
| 41 |
VGH
|
Tor AUF Spannung
|
| 42 |
VGL
|
Tor WEG von der Spannung
|
| 43 |
AVDD
|
Energie für analogen Stromkreis
|
| 44 |
ZURÜCKSTELLEN
|
Globaler zurückgestellter Stift.
|
| 45 |
NC
|
Keine Verbindung
|
| 46 |
VCOM
|
Allgemeine Spannung
|
| 47 |
DITHB
|
Zappelnde Funktion
|
| 48 |
Boden
|
Energie-Boden
|
| 49 |
NC
|
Keine Verbindung
|
| 50 |
NC
|
Keine Verbindung
|
Fingerspitzentablett Pin Definition
| 1 | VDD | |
| 2 | Boden | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
Anforderungen für Gebrauch
Zwecks den normalen Gebrauch dieses Produktes sicherstellen und Unfälle wie Elektroschock oder Feuer verhindern, Lesen gefallen und alle Anforderungen und Betriebsverfahren vor der Anwendung dieses Produktes verstehen. Die folgenden Anforderungen werden ausschließlich beobachtet:
1. Die DC-Stromversorgung, die durch dieses Produkt erfordert wird, wird durch den AC-/DCstromadapter erzeugt, und der AC-/DCstromadapter sollte weg von der Wärmequelle gehalten werden und in einen gut-gelüfteten Platz gelegt werden.
2. sollten Wechselstromsockel und Wechselstromschnur die gute Erdung beachten und können genügender Stromaufnahme widerstehen.
3. Die Eingangsspannung der DC-Stromversorgung, die durch dieses Produkt erfordert wird, ist +5V, ist der Fehler nicht größer als +/-0.5V, und der Strom wird entsprechend dem vorgewählten LED-Schirm und der Energie der ganzen Maschine bestimmt.
4. legt Lohnaufmerksamkeit zur guten Belüftung und zur Wärmeableitung, nicht in ein geschlossenes nicht-thermisches Oberteil oder in einen Kasten und lässt nicht direktes Sonnenlicht, oder andere Wärmequellen backen.
5. Lohnaufmerksamkeit, zum der übermäßigen Feuchtigkeit und des übermäßigen Staubes zu vermeiden, um die Stromkreiskorrosion zu vermeiden, die Ausfall verursacht.
6. Beim Zusammenbauen, zahlen Sie Aufmerksamkeit, um einen bestimmten Raum aufzuheben, um Luftkonvektion auf der Brettoberfläche zur Verfügung zu stellen, um Hitze zu zerstreuen, und verhindern Sie elektrische Leiter (wie örtlich festgelegte Eisenplatten wie Antriebsbretter und Hochspannungsplatten) und Komponenten auf dem Brett an in Verbindung tretenden Kurzschlüssen.
7. Lohnaufmerksamkeit, zu verhindern, dass der Antriebsplatte Verbiegen und wegen des zusätzlichen Drucks sich verformt.
8. Beim Zusammenbauen, beachten Sie die korrekte elektrische Verbindung des Antriebsbrettes, LED-Schirm, Knopfbrett und andere Komponenten, wählen die korrekte LED-Schirmfunktionsspannung (zu niedrig zeigt anormal, zu hoch kann den LED-Schirm ausbrennen), prüfen vor, ob er korrekt ist, bevor er an antreibt.
9. Das Programm über das Fahrerbrett sollte den entsprechenden LED-Schirm zusammenbringen.
10. Lohnaufmerksamkeit zum elektrostatischen Schutz, wenn das Brett und Aufmerksamkeit zu zahlen, um Kurzschluss und statisch Elektrizität auf der Hand zu vermeiden, um das Brett zu schädigen zusammengebaut wird.
11. Aller Input und Ausgabeschnittstellen müssen im Falle des Stromausfalls bearbeitet werden (Stecker und Verbindungsstücke trennen).
12. Dieses Produkt ist für allgemeinen Handelsgebrauch und Haushalt, die umgebende Temperatur passend: -10~+40°C, relative Luftfeuchtigkeit: ≤80%.
13. Trennen Sie die Energie, wenn nicht verwendet für eine lange Zeit.
