Produktdetails:
|
| Schlüsselwörter: | HDMI-Anzeige 5 Zoll | Entschließung: | 800*480 |
|---|---|---|---|
| Ctp-Schnittstelle: | IIC zu USB | Unterstützung: | HDMI, Himbeerpu, Raspbian, Ubuntu, WIN10 IOT |
| Menü (reserviert): | Helligkeit, Kontrast, Eigenverbesserung, Phase, Uhr, Linie Feldposition, Funktionseinstellungen, Zur | Oberflächenhelligkeit: | 300 cd/m2 - 1000 cd/m2 |
| Touch Screen: | CTP (kapazitiver Touch Screen) | Betrachtenrichtung: | IPS alle Betrachtungswinkel (85/85/85/85) |
| LED-Lebenszeit: | 40.000 Stunden | Funktionierender Temp.: | – 20℃ zu +70℃ |
| Audioausgang: | 8Ω1.5W (Sprecher des KASTENS 20*30 * 2) | ||
| Hervorheben: | Anzeige 1000cd/M2 TFT LCD,Anzeige ISO14000 TFT LCD,5 Zoll industrielle TFT-Anzeige |
||
HDMI 5 Zoll Anzeige, Himbeerpu 5" Note LCD
SFHDMI500AU-800480A-CT ist eine neue integrierte (LCD-Bildschirm, Touch Screen, Fahrerbrett) neue integrierte LCD-Anzeigensteuereinheit. Es stellt dem HDMI digitale Signalausgabe vom PC auf der Anzeige 800*480 LCD tadellos dar.
1. Unterstützungen HDMI 1,3, HDMI 1,4, HDCP 1,4, Standards HDCP 2,2.
2. sind HDMI-Quellen mit Mainstream Minipc wie Himbeerpu, BB Schwarzem und Bananen-PU kompatibel.
3. ist NOTE USB zu I2C, kein Fahrer, den Installation angefordert wird.
4. Der Entwurf wird hauptsächlich auf der Himbeerpu-Himbeerpu-Anzeige verwendet und kann für andere Notengeräte des kleinen Bildschirms HDMI auch verwendet werden industrielle Steuer.
5. Wann verwendet als Himbeerpu-Anzeige, stützt er Raspbian, Ubuntu, WIN10 IOT und andere Systeme, Einzelnote und wann verwendet als Computermonitor, stützt er Windows 7/8/10, die fünfpunktige Note, Antrieb-frei.
Produkt-Eigenschaften:
| Schlüsselwörter: | HDMI-Anzeige 5 Zoll | Entschließung: | 800*480 |
|---|---|---|---|
| Ctp-Schnittstelle: | IIC zu USB | Unterstützung: | HDMI, Himbeerpu, Raspbian, Ubuntu, WIN10 IOT |
| Menü (reserviert): | Helligkeit, Kontrast, Eigenverbesserung, Phase, Uhr, Linie Feld-Position, Funktions-Einstellungen, Zurückstellen, usw. | Oberflächenhelligkeit: | 300 Cd/m2 - 1000 Cd/m2 |
| Touch Screen: | CTP (kapazitiver Touch Screen) | Betrachtenrichtung: | IPS alle Betrachtungs-Winkel (85/85/85/85) |
| LED-Lebenszeit: | 40.000 Stunden | Funktionierender Temp.: | – 20℃ zu +70℃ |
| Befolgung: | REICHWEITE u. RoHS konform | Audioausgang: | 8Ω1.5W (Sprecher des KASTENS 20*30 * 2) |

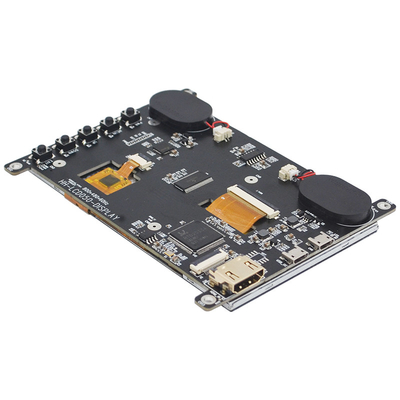

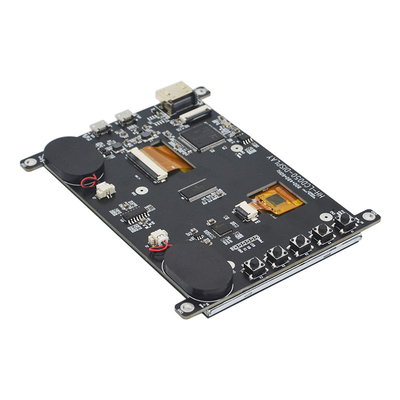

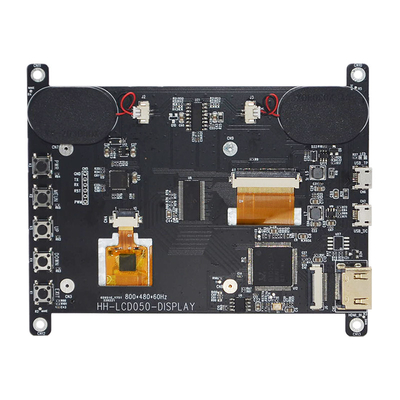

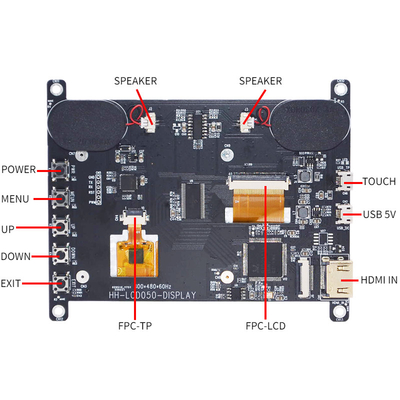

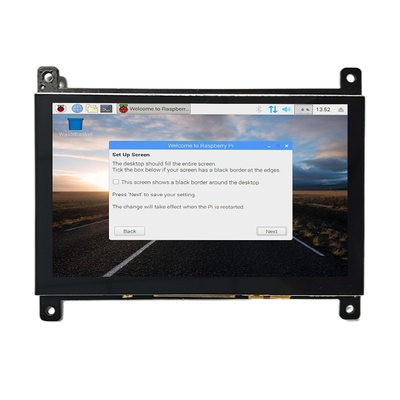

HDMI 5 Zoll Anzeige, Himbeerpu 5" Note LCD-Produktimage
HDMI Pin Definition:
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 schirmte 屏蔽 ab |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 schirmte 屏蔽 ab |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 schirmte 屏蔽 ab |
| 9 | T.M.D.S DATA0- |
| 10 | T.M.D.S-DATEN CLOCK+ |
| 11 | T.M.D.S-DATEN STOPPEN abgeschirmtes 屏蔽 ab |
| 12 | T.M.D.S-DATEN-UHR |
| 13 |
CEC (Unterhaltungselektronik-Steuerung, optionales elektronisches Verbraucherprüfer 可选择的电子消费控制器) |
| 14 | Reserviert (im Kabel aber in N.C. auf Gerät) |
| 15 | SCL (DDC-Uhr) |
| 16 | SDA (DDC-Daten) |
| 17 | DDC/CEC Ground |
| 18 | +5V-Energie |
| 19 | Heiß-austauschbares Sondendrähte 热插拔探测线 |
USB 5V Pin Definition:
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | Boden |
USB-TP Pin Definition:
| 1 | VCC |
| 2 | D |
| 3 | D+ |
| 4 | NC |
| 5 | Boden |
Sprecher Pin Definition:
| 1 | ROUT+ |
| 2 | VERLEGEN Sie |
| 3 | Flegel |
| 4 | LOUT+ |
Anforderungen für Gebrauch
Zwecks den normalen Gebrauch dieses Produktes sicherstellen und Unfälle wie Elektroschock oder Feuer verhindern, Lesen gefallen und alle Anforderungen und Betriebsverfahren vor der Anwendung dieses Produktes verstehen. Die folgenden Anforderungen werden ausschließlich beobachtet:
1. Die DC-Stromversorgung, die durch dieses Produkt erfordert wird, wird durch den AC-/DCstromadapter erzeugt, und der AC-/DCstromadapter sollte weg von der Wärmequelle gehalten werden und in einen gut-gelüfteten Platz gelegt werden.
2. sollten Wechselstromsockel und Wechselstromschnur die gute Erdung beachten und können genügender Stromaufnahme widerstehen.
3. Die Eingangsspannung der DC-Stromversorgung, die durch dieses Produkt erfordert wird, ist +5V, ist der Fehler nicht größer als +/-0.5V, und der Strom wird entsprechend dem vorgewählten LED-Schirm und der Energie der ganzen Maschine bestimmt.
4. legt Lohnaufmerksamkeit zur guten Belüftung und zur Wärmeableitung, nicht in ein geschlossenes nicht-thermisches Oberteil oder in einen Kasten und lässt nicht direktes Sonnenlicht, oder andere Wärmequellen backen.
5. Lohnaufmerksamkeit, zum der übermäßigen Feuchtigkeit und des übermäßigen Staubes zu vermeiden, um die Stromkreiskorrosion zu vermeiden, die Ausfall verursacht.
6. Beim Zusammenbauen, zahlen Sie Aufmerksamkeit, um einen bestimmten Raum aufzuheben, um Luftkonvektion auf der Brettoberfläche zur Verfügung zu stellen, um Hitze zu zerstreuen, und verhindern Sie elektrische Leiter (wie örtlich festgelegte Eisenplatten wie Antriebsbretter und Hochspannungsplatten) und Komponenten auf dem Brett an in Verbindung tretenden Kurzschlüssen.
7. Lohnaufmerksamkeit, zu verhindern, dass der Antriebsplatte Verbiegen und wegen des zusätzlichen Drucks sich verformt.
8. Beim Zusammenbauen, beachten Sie die korrekte elektrische Verbindung des Antriebsbrettes, LED-Schirm, Knopfbrett und andere Komponenten, wählen die korrekte LED-Schirmfunktionsspannung (zu niedrig zeigt anormal, zu hoch kann den LED-Schirm ausbrennen), prüfen vor, ob er korrekt ist, bevor er an antreibt.
9. Das Programm über das Fahrerbrett sollte den entsprechenden LED-Schirm zusammenbringen.
10. Lohnaufmerksamkeit zum elektrostatischen Schutz, wenn das Brett und Aufmerksamkeit zu zahlen, um Kurzschluss und statisch Elektrizität auf der Hand zu vermeiden, um das Brett zu schädigen zusammengebaut wird.
11. Aller Input und Ausgabeschnittstellen müssen im Falle des Stromausfalls bearbeitet werden (Stecker und Verbindungsstücke trennen).
12. Dieses Produkt ist für allgemeinen Handelsgebrauch und Haushalt, die umgebende Temperatur passend: -10~+40°C, relative Luftfeuchtigkeit: ≤80%.
13. Trennen Sie die Energie, wenn nicht verwendet für eine lange Zeit.
