Produktdetails:
|
Schlüsselwörter: | HDMI-Anzeige 15,6 Zoll | Entschließung: | 1920*1080 |
---|---|---|---|
Ctp-Schnittstelle: | IIC zu USB | Oberflächenhelligkeit: | 300 cd/m2 - 1000 cd/m2 |
Touch Screen: | Kapazitiver Touch Screen | Betrachtenrichtung: | IPS alle Betrachtungswinkel (85/85/85/85) |
LED-Lebenszeit: | 40.000 Stunden | Funktionierender Temp.: | – 20℃ zu +70℃ |
Befolgung: | REICHWEITE u. RoHS konform | Unterstützung: | Himbeerpu, HDMI, Raspbian, Ubuntu, WIN10 IOT |
Hervorheben: | Steuereinheit der Anzeigen-300cd/m2,Steuereinheit der Anzeigen-1920x1080,Modul 1000cd/m2 TFT LCD |
HDMI 15,6 Zoll Anzeige, Note LCD Himbeerpus 15,6“
SFHDMI156H-19201080A-CT ist eine 15,6 Zoll TFT LCD-Anzeigensteuereinheit, die mit LCD-Bildschirm integrierte, kapazitiver Touch Screen und Fahrenbrett. Das treibende Brett ist für eine FHD-Anzeige mit eingebauter TYPE-C Funktion, die maximale Entschließung ist 2560X1440 @60HZ.
* Unterstützungs-EDV-Schirmschnittstellensignalausgabe.
* eine Vielzahl von OSD-Sprachen, zum von zu wählen.
* die Software auf dem Motherboard stützt on-line-Aktualisierungen.
* Stützkapazitiver Touch Screen.
* Unterstützungen 2-weg-HDMI 1,4, HDCP stützt Version 2,0.
* Unterstützungs-USB-NABEN-Funktion, externe zwei Häfen USB2.0, kann für Mäuse- und Tastaturverbindung verwendet werden.
* stützt bidirektionales Stromversorgungsprotokoll PD.
* Endverstärkerertrag der Unterstützungs 1.5W*2
* der TYPEC-Hafen stützt Modus DisplayPort Alt
Produkt-Eigenschaften:
Videoeingang |
HDMI |
1080p | ||
HDCP-Version | 2,0 | |||
TYPE-C |
1080p | |||
PD-Management | ||||
NABE USB2.0 | ||||
Betriebsleistungsspg.versorgungsteil | DC 5~20V | |||
Reserveleistungsverbrauch | <0.25W | |||
Lcd-Anzeige |
Anzeige | TFT LCD | ||
Schirmschnittstelle | EDV | |||
Maximale Entschließung | 2560* 1440@60HZ | |||
Funktionierenspannung | 3.3V (R33), 5V (R5) | |||
Kopfhörerertrag | >150MW (32Ω/0dB 信号) | |||
Sprecherertrag | 2X1.5W THD+N<10%@1KHZ | |||
LED | Helle Justagemethode | PWM | ||
Tastatur | ENERGIE, KEY1, KEY2, AUTO, MENÜ, optional | |||
OSD-Sprache | Chinesisch/englisch/deutsch/koreanisch/französisch/spanisch/japanisch und andere |
HDMI 15,6 Zoll Anzeige, LCD-Produktimage Note Himbeerpus 15,6“

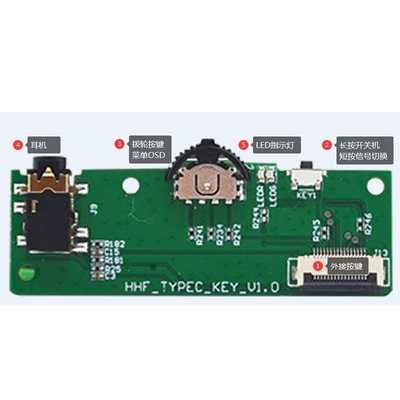

(1) lange Presse des externes Steuer (2), zum einzuschalten, kurze Presse, zum des Signals zu schalten
(3) Indikatoren Kopfhörers des Skalaknopf Menü-OSD (4) (5) LED

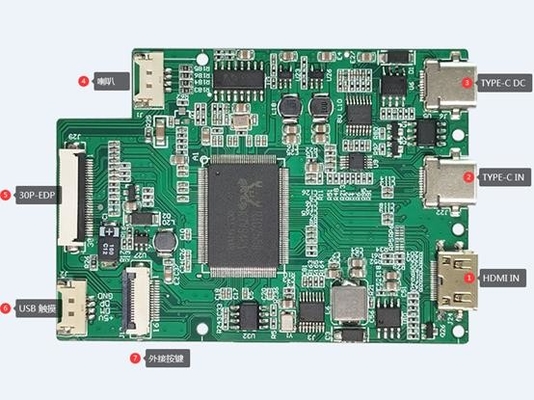

(1) HDMI (2) in der Art-c (3) in der Art-c Sprecher DCs (4)
(5) 30pin Touch Screen EDV (6) USB (7) externe Steuerung
HDMI Pin Definition:
1 | T.M.D.S DATA2+ |
2 | T.M.D.S DATA2 schirmte 屏蔽 ab |
3 | T.M.D.S DATA2- |
4 | T.M.D.S DATA1+ |
5 | T.M.D.S DATA1 schirmte 屏蔽 ab |
6 | T.M.D.S DATA1- |
7 | T.M.D.S DATA0+ |
8 | T.M.D.S DATA0 schirmte 屏蔽 ab |
9 | T.M.D.S DATA0- |
10 | T.M.D.S-DATEN CLOCK+ |
11 | T.M.D.S-DATEN STOPPEN abgeschirmtes 屏蔽 ab |
12 | T.M.D.S-DATEN-UHR |
13 |
CEC (Unterhaltungselektronik-Steuerung, optionales elektronisches Verbraucherprüfer 可选择的电子消费控制器) |
14 | Reserviert (im Kabel aber in N.C. auf Gerät) |
15 | SCL (DDC-Uhr) |
16 | SDA (DDC-Daten) |
17 | DDC/CEC Ground |
18 | +5V-Energie |
19 | Heiß-austauschbares Sondendrähte 热插拔探测线 |
Inputschnittstelle USBs TYPE-C
Pin | Definition | Beschreibung |
1 | TYPEC-DTE | 连接侦测口 schließen den Entdeckungshafen an |
2 |
TX P1 _ |
数据信号接口 Datensignalschnittstelle |
3 |
TX N1 _ |
数据信号接口 Datensignalschnittstelle |
4 | VBUS | 电源输出口 Stromversorgungsertrag |
5 | TYPEC-CC1 | 正反接侦测口 Vorwärts- und Rückentdeckungshäfen |
6 | TYPEC-DP | 数据信号接口 Datensignalschnittstelle |
7 | TYPEC-DM | 数据信号接口 Datensignalschnittstelle |
8 | TYPEC-BU1 | 辅助数据信号接口 zusätzliche Datensignalschnittstelle |
9 | VBUS | 电源输出口 Stromversorgungsertrag |
10 |
RX-N2 _ |
数据信号接口 Datensignalschnittstelle |
11 |
RX P2 _ |
数据信号接口 Datensignalschnittstelle |
12 | Boden | 接地 schließen an, um zu reiben |
13 | Boden | 接地 schließen an, um zu reiben |
14 |
TX P2 _ |
数据信号接口 Datensignalschnittstelle |
15 |
TX-N2 _ |
数据信号接口 Datensignalschnittstelle |
16 | VBUS | 电源输出口 Stromversorgungsertrag |
17 | TYPEC-CC2 | 正反接侦测口 Vorwärts- und Rückentdeckungshäfen |
18 | TYPEC-DP | 数据信号接口 Datensignalschnittstelle |
19 | TYPEC-DM | 数据信号接口 Datensignalschnittstelle |
20 | VBUS | 电源输出口 Stromversorgungsertrag |
21 | TYPEC-BU2 | 辅助数据信号接口 zusätzliche Datensignalschnittstelle |
22 |
RX N1 _ |
数据信号接口 Datensignalschnittstelle |
23 |
RX P1 _ |
数据信号接口 Datensignalschnittstelle |
24 | Boden | 接地 schließen an, um zu reiben |
