Produktdetails:
|
| Schlüsselwörter: | 10,1 Anzeige des Zoll HDMI | Entschließung: | 1280x800 |
|---|---|---|---|
| Ctp-Schnittstelle: | IIC zu USB | Oberflächenhelligkeit: | 300 cd/m2 - 1000 cd/m2 |
| Touch Screen: | CTP (kapazitiver Touch Screen) | Betrachtenrichtung: | IPS aller Betrachtungswinkel (80/80/80/80) |
| LED-Lebenszeit: | 40.000 Stunden | Funktionierender Temp.: | – 20℃ zu +70℃ |
| Befolgung: | REICHWEITE u. RoHS konform | Unterstützung: | HDMI, Himbeerpu, Raspbian, Ubuntu, WIN10 IOT |
| Hervorheben: | Noten-Anzeige ISO14000 PCAP,Noten-Anzeige Himbeerpus PCAP,10 |
||
HDMI 10,1 Zoll Anzeige, 10,1 Zoll PCAP TFT Anzeige
SFRA101H-1280800A-CT ist eine 10,1 Zoll TFT LCD-Anzeigensteuereinheit, die mit dem LCD-Bildschirm, kapazitivem Touch Screen und HDMI integrierte, die Brett fährt. Es stellt dem HDMI digitale Signalausgabe vom PC auf der Anzeige 1280*800 LCD tadellos dar.
stützen HDMI 1,3, HDMI 1,4, HDCP1.4, Standards HDCP2.2.
HDMI Quellen sind mit Mainstream Minipc wie Himbeerpu, BB Schwarzem und Bananen-PU kompatibel.
NOTE ist I2C zu USB, kein Bedarf, einen Fahrer zu installieren.

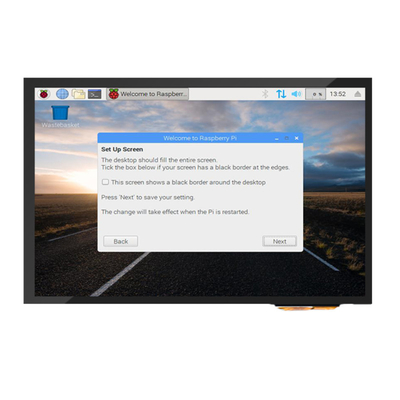

der Entwurf wird hauptsächlich auf der Himbeerpu-Himbeerpu-Anzeige benutzt und kann für andere Notengeräte des kleinen Bildschirms HDMI auch verwendet werden industrielle Steuer. Wann verwendet als Himbeerpu-Anzeige, stützt es Raspbian, Ubuntu, WIN10 IOT und andere Systeme, Einzelnote und wann verwendet als Computermonitor, stützt es Windows 7/8/10, die fünfpunktige Note, Antrieb-frei.
Produkt-Eigenschaften:
| Version: | 1 | ||
|
Signal gestützt
|
HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| NOTE | USB-Standard | ||
| VGA | Nicht Unterstützung | ||
| Hauptausschussschnittstelle |
Input
|
HDMI | Ein 型 HDMI 贴片母座 19Pin 贴片 (卧式) schreiben einem HDMI-Flecken weibliche Basis 19 Pin Patch (horizontal) |
| USB | USB-插座 AF-母座 90 度直脚无边 (卧式) weibliche niedrige 90-Grad-gerade Fußunendlichkeit USB-Sockel AF (horizontal) | ||
| Kopfhörersteckfassung | Nicht Unterstützung | ||
| Touch Screen Schnittstelle | Kundenspezifische Stifte 6P | FPC-0.5-6PIN 后锁 (卧式) FPC-0.5-6 PIN Rear Lock (horizontal) | |
| Lcd-Schnittstelle | Standard-LVDS 40P | FPC-0.5-40PIN 后锁 (卧式), FPC-0.5-40PIN Rückseitenverschluß (horizontal)) | |
| Fingerspitzentablettschnittstelle | I2C zu USB | USB-Antrieb frei | USB-插座 AF-母座 90 度直脚无边 (卧式), weibliche niedrige 90-Grad-gerade Fußunendlichkeit USB-Sockel AF (horizontal) |
| Energie | Eingangsleistung | USB-输入 5V (+/-0.5V), USB-Input 5V (+/-0.5V) | |
| Antriebsschirmspannung | 3.3V | ||
| Energieoperation | Macht-auf der Energie Anzeige an | ||
| Reserveleistungsverbrauch des Motherboards | <0.25W | ||
| OSD-Menü | Nicht Unterstützung | ||
| Nicht Unterstützung | |||
| Nicht Unterstützung | |||

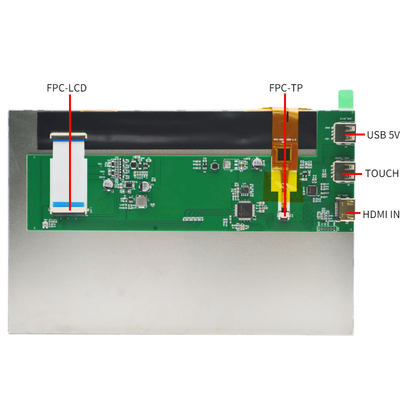

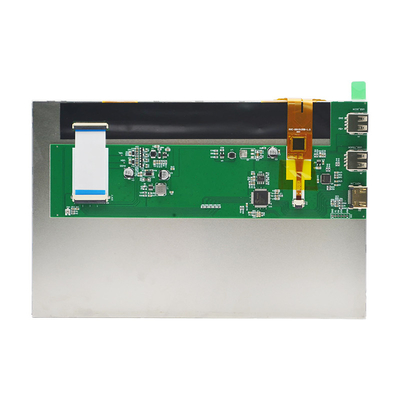

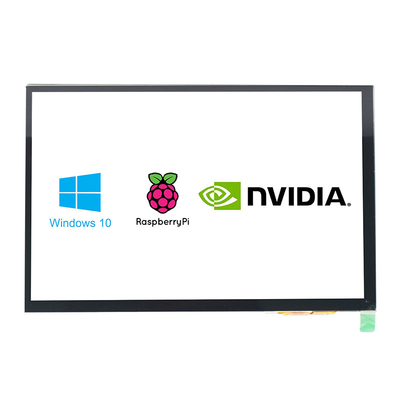

HDMI 10,1 Zoll Anzeige, 10,1 Zoll PCAP TFT Anzeigen-Produktimage
HDMI 10,1 Zoll Anzeige, 10,1 Zoll PCAP TFT Anzeigen-Produkt-Höhepunkt
| Schlüsselwörter: | 10,1 Anzeige des Zoll-HDMI | Entschließung: | 1280x800 |
|---|---|---|---|
| Ctp-Schnittstelle: | IIC zu USB | Oberflächenhelligkeit: | 300 Cd/m2 - 1000 Cd/m2 |
| Touch Screen: | CTP (kapazitiver Touch Screen) | Betrachtenrichtung: | IPS aller Betrachtungs-Winkel (80/80/80/80) |
| LED-Lebenszeit: | 40.000 Stunden | Funktionierender Temp.: | – 20℃ zu +70℃ |
| Befolgung: | REICHWEITE u. RoHS konform | Unterstützung: | HDMI, Himbeerpu, Raspbian, Ubuntu, WIN10 IOT |
◆Kontrollorgane PWB bezog sich Maße und Spezifikationen.
1, PWB-Stärke + maximale Höhe des höchsten Teil-≤7.8mm
2, PWB length=216mm
3, PWB width=80mm
4, PWB thickness=1.6mm
◆Schraubenlochspezifikationen: Schraubenlöcher sind nicht entworfen, strukturelles Diagramm sehen
◆Anzeigen-Modulmaß, ohne Brett zu fahren: (L*W*H)
120.7*76.3*2.8mm ohne Note,
120.7*76.3*4.7mm ohne PCAP-Note.
