Produktdetails:
|
| Schlüsselwörter: | HDMI 7 Zoll für Raspberry PI-Display | Auflösung: | 1024x600 |
|---|---|---|---|
| CTP-Schnittstelle: | USB | Oberflächenleuchtdichte: | 500cd/m2 - 1000cd/m2 |
| Berührungssensitiver Bildschirm: | CTP (kapazitiver Touchscreen) | Stifte: | 19 |
| Blickrichtung: | IPS Alle Betrachtungswinkel (80/80/80/80) | LED-Lebensdauer: | 40.000 Stunden |
| Betriebstemperatur.: | –20℃ bis +70℃ | Beachtung: | REACH- und RoHS-konform |
| Hervorheben: | Kapazitive Anzeige HDMI TFT,Anzeige Himbeeren-PUs HDMI TFT,Industrielle TFT Anzeige Himbeeren-PUs |
||
HDMI 7-Zoll-Display, 7-Zoll-PCAP-TFT-Display
SFRA700H-1024600ACT-01 ist ein HDMI-TFT-LCD-Modul mit integriertem TFT-LCD, PCAP-Touch und Treiberplatine.
1- Das Modul präsentiert das digitale HDMI-Signal, das vom PC ausgegeben wird, perfekt auf dem 1024*600-LCD-Bildschirm.
2- Unterstützt die Standards HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2.Die HDMI-Signalquelle ist mit Mainstream-Mini-PCs wie Raspberry Pi, BB Black, Banana Pi usw. kompatibel.
3- TOUCH ist von USB zu I2C, es müssen keine Treiber installiert werden.
4- Das Design wird hauptsächlich auf dem Raspberry Pi-Display verwendet und kann auch auf anderen HDMI-Industriesteuerungs-Touch-Geräten mit kleinem Bildschirm verwendet werden.Bei Verwendung als Raspberry Pi-Display unterstützt es Raspbian, Ubuntu, WIN10 IOT und andere Systeme, Single-Touch.
5- Bei Verwendung als Computerdisplay unterstützt es Windows 7/8/10, Fünf-Punkt-Touch, treiberfrei.
| Ausführung | 01 | ||
| Signal unterstützt | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| BERÜHREN | USB-Standard | ||
| VGA | Nicht unterstützt | ||

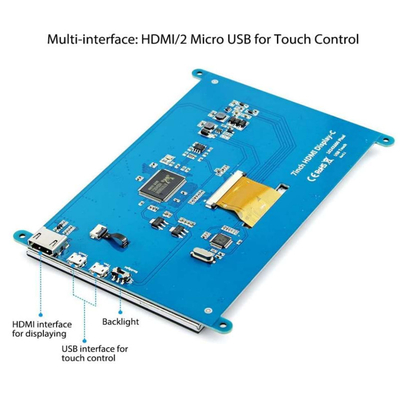

| Schnittstelle auf Mainboard | Eingang | HDMI | A Typ HDMI-Patch-Buchse 19Pin-Patch (horizontal) |
| USB | MICRO 5P USB-Buchse Typ B 5,9 mm (horizontal) | ||
| Kopfhörerschnittstelle | NC | ||
| Touch-Oberfläche | 6-polig | FPC-0.5-6PIN (horizontal) | |
| Anzeigeschnittstelle | RGB 50-Pin | FPC-0.5-50PIN (horizontal) | |
| Audio | Audioausgang | 8Ω1,5W | 4PIN-1.25 H1.8 Ultradünner weiblicher Sitz (horizontal) |
| Stromversorgung | Leistungsaufnahme | USB-Eingang 5 V (+/-0,5 V) | |
| Vop anzeigen | 3,3 V | ||
| Leistungsbetrieb | Anzeige einschalten | ||
| Standby-Stromverbrauch des Mainboards | <0,25 W | ||
| OSD-Menü | Menü (reservieren) | Helligkeit, Kontrast, Autokorrektur, Phase, Uhr, Halbbildposition, Funktionseinstellung, Zurücksetzen usw. | |
| Sprache(Reserve) | Chinesisch, Englisch, Französisch, Deutsch, Italienisch, Spanisch, Russisch, Koreanisch, Japanisch usw. | ||
| Taste (reserviert) | EIN/AUS, MENÜ, NACH OBEN, NACH UNTEN, BEENDEN | ||

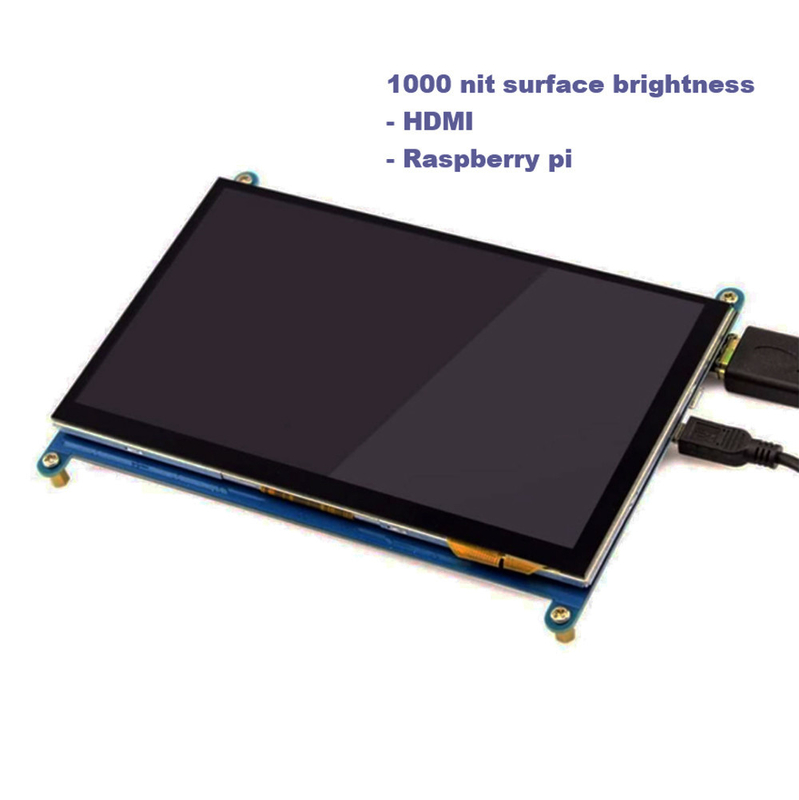

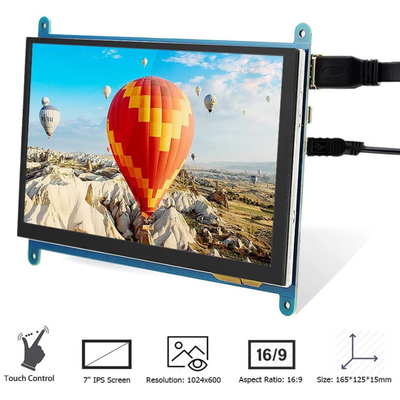

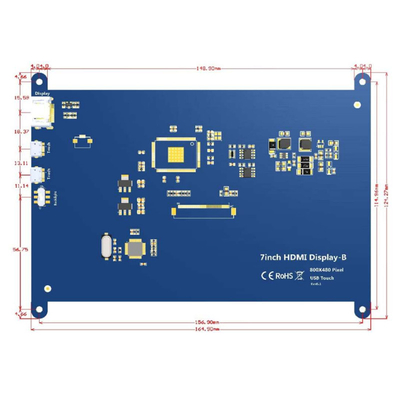

HDMI 7-Zoll-Display, 7-Zoll-PCAP-TFT-DisplayProduktbild
HDMI-Schnittstellen-Pin-Definition
| 1 | TMDS-DATA2+ |
| 2 | TMDS-DATEN2 Geschirmt |
| 3 | TMDS-DATEN2- |
| 4 | TMDS-DATEN1+ |
| 5 | TMDS-DATEN1 Geschirmt |
| 6 | TMDS-DATEN1- |
| 7 | TMDS-DATA0+ |
| 8 | TMDS DATA0 Abgeschirmt |
| 9 | TMDS-DATEN0- |
| 10 | TMDS-DATENUHR+ |
| 11 | TMDS-DATENTAKT Abgeschirmt |
| 12 | TMDS-DATENTAKT- |
| 13 | CEC (Consumer Electronics Control optional) |
| 14 | Reserviert (im Kabel, aber NC am Gerät) |
| fünfzehn | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | DDC/CEC-Masse |
| 18 | +5V (Stromversorgung) |
| 19 | Hot-Swap-Sondenkabel |
USB (5V) Pin-Definition
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | Masse |
USB-TP-Pin-Definition
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | Masse |
Pin-Definition der Lautsprecherschnittstelle
| 1 | ROUT+ |
| 2 | ROUT- |
| 3 | LÜMMEL- |
| 4 | LAUS+ |
6,LCD-Pin-Definition
| 1 |
VLED+
|
Stromversorgung für LED-Hintergrundbeleuchtung (Anode)
|
| 2 |
VLED+
|
Stromversorgung für LED-Hintergrundbeleuchtung (Anode)
|
| 3 |
VLED-
|
Leistung für LED-Hintergrundbeleuchtung (Kathode)
|
| 4 |
VLED-
|
Leistung für LED-Hintergrundbeleuchtung (Kathode)
|
| 5 |
Masse
|
Stromboden
|
| 6 |
VCOM
|
Gemeinsame Spannung
|
| 7 |
DVDD
|
Leistung für digitale Schaltung
|
| 8 |
MODUS
|
Auswahl des DE/SYNC-Modus
|
| 9 |
DE
|
Dateneingabe aktivieren
|
| 10 |
VS
|
Vertikaler Sync-Eingang
|
| 11 |
HS
|
Horizontaler Sync-Eingang
|
| 12 |
B7
|
Blaue Daten (MSB)
|
| 13 |
B6
|
Blaue Daten
|
| 14 |
B5
|
Blaue Daten
|
| fünfzehn |
B4
|
Blaue Daten
|
| 16 |
B3
|
Blaue Daten
|
| 17 |
B2
|
Blaue Daten
|
| 18 |
B1
|
Blaue Daten
|
| 19 |
B0
|
Blaue Daten (LSB)
|
| 20 |
G7
|
Grüne Daten (MSB)
|
| 21 |
G6
|
Grüne Daten
|
| 22 |
G5
|
Grüne Daten
|
| 23 |
G4
|
Grüne Daten
|
| 24 |
G3
|
Grüne Daten
|
| 25 |
G2
|
Grüne Daten
|
| 26 |
G1
|
Grüne Daten
|
| 27 |
G0
|
Grüne Daten (LSB)
|
| 28 |
R7
|
Rote Daten (MSB)
|
| 29 |
R6
|
Rote Daten
|
| 30 |
R5
|
Rote Daten
|
| 31 |
R4
|
Rote Daten
|
| 32 |
R3
|
Rote Daten
|
| 33 |
R2
|
Rote Daten
|
| 34 |
R1
|
Rote Daten
|
| 35 |
R0
|
Rote Daten (LSB) |
| 36 |
Masse
|
Power Ground
|
| 37 |
DCLK
|
Beispieluhr
|
| 38 |
Masse
|
Power Ground
|
| 39 |
L/R
|
Auswahl links/rechts
|
| 40 |
U/D
|
Auswahl nach oben/unten
|
| 41 |
VGH
|
Gate-EIN-Spannung
|
| 42 |
VGL
|
Gate-AUS-Spannung
|
| 43 |
AVDD
|
Stromversorgung für analoge Schaltung
|
| 44 |
ZURÜCKSETZEN
|
Globaler Reset-Pin.
|
| 45 |
NC
|
Keine Verbindung
|
| 46 |
VCOM
|
Gemeinsame Spannung
|
| 47 |
DITHB
|
Dithering-Funktion
|
| 48 |
Masse
|
Power Ground
|
| 49 |
NC
|
Keine Verbindung
|
| 50 |
NC
|
Keine Verbindung
|
Pin-Definition des Touchpanels
| 1 | VDD | |
| 2 | Masse | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
