Produktdetails:
|
| Produkt: | TFT LCD -Anzeige | Bildschirmgröße: | 13,3 Zoll (Diagonale) |
|---|---|---|---|
| Auflösung: | 1920 (H) x 1080 (V) Full HD | Helligkeit: | 2000 cd/m² (Nits), hohe Helligkeit |
| Schnittstelle: | eDP (Embedded DisplayPort) – 2 Spuren | Touchscreen (CTP): | Projiziert kapazitiv (PCAP), Glas-Glas |
| Betriebstemperatur: | -20 °C bis +70 °C (breiter Temperaturbereich) | Betrachtungswinkel: | 85°/85°/85°/85° (Alle Richtungen) |
| Farbraum: | 72 % NTSC (typisch) | Plattentyp: | TFT-LCD, normalerweise schwarz, IPS |
| Hauptanwendung: | Industrielle HMI, medizinische Geräte, POS | Einhaltung: | REACH, RoHS, Halogenfrei |
| Hervorheben: | 13,3-Zoll-TFT-LCD-Anzeigemodul,FHD-eDP-Schnittstellen-LCD |
||

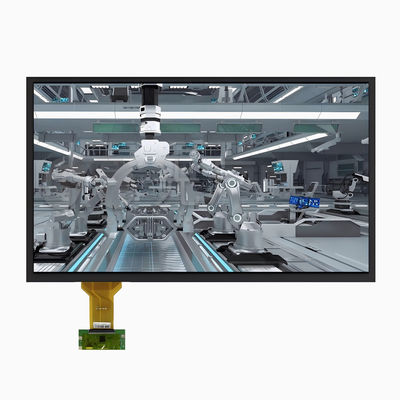

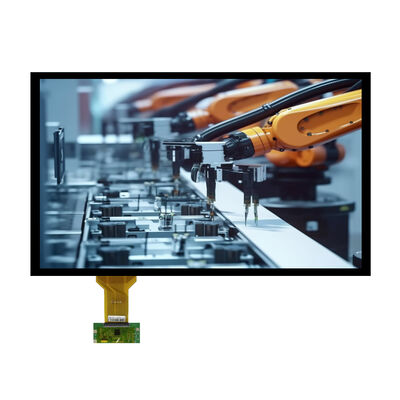

Sonnenlichtlesbares 13,3-Zoll-FHD-Display für Außen- und Hochlichtanwendungen entwickelt
Saef Technology Limited präsentiert dieDie in Absatz 1 Buchstabe a genannten Daten werden in Anhang I der Verordnung (EG) Nr. 396/2005 erfasst., ein erstklassiges 13,3-Zoll-TFT-LCD-Modul, das speziell für Anwendungen entwickelt wurde, bei denen die Sichtbarkeit unter direktem Sonnenlicht und die Umweltschutzsicherheit nicht verhandelbar sind.Full HD Auflösung 1920×1080, und ein integriertes projiziertes kapazitives Touch-Panel mit einer Oberflächenbehandlung gegen Leuchtkraft und UV-Strahlung, ist dieses Modul die ideale Anzeigelösung für Außenkioske, digitale Beschilderung, industrielle HMI,Schifffahrt, und Verkehrsinfrastruktur.
Entwickelt, um kritische Designprobleme zu lösen:
Sonnenlichtlesbarkeit ohne Kompromisse:Bei 2000 nits hält dieses Display auch bei direktem Sonnenlicht eine außergewöhnliche Klarheit beiDas Kontrastverhältnis von 1000:1 und die 89° großen Blickwinkel sorgen dafür, daß der Inhalt aus jeder Perspektive lesbar bleibt..
Robuste Touch-Schnittstelle:Das PCAP-Touchpanel verfügt über chemisch verstärktes Abdeckglas mit einer Bleistifthärte von ≥ 6H, Anti-Glanz (10% Nebel) und UV-Schutz.und bleibt auch bei Nebel oder Wassertropfen an der Oberfläche funktionsfähigDer ILI12511-Touchcontroller unterstützt 3,3V- oder 5V-Betrieb sowie I2C/USB/UART-Schnittstellen für eine flexible Systemintegration.
Hochgeschwindigkeits-eDP-SchnittstelleDie eingebettete DisplayPort-Schnittstelle liefert Full HD-Video bei 60Hz mit minimalem Signalverlust und unterstützt moderne Prozessor- und FPGA-PlattformenDie Schnittstelle ist für den Betrieb im DE-Modus mit einer Taktfrequenz von bis zu 147,8 MHz ausgelegt.
Zuverlässigkeit in industrieller Qualität:Zertifiziert für den Betrieb von -20°C bis +70°C und für die Lagerung von -30°C bis +80°C, mit umfassenden Zuverlässigkeitsprüfungen einschließlich thermischer Schläge, Feuchtigkeit, Vibrationen und ESD (±8kV Luft, ±4kV Kontakt).
Technische Spezifikationen für die Systemkonstruktion:
| Parameter | Wert |
|---|---|
| Aktivbereich | 2930,76 mm × 165,24 mm |
| Pixel Pitch | 00,153 mm × 0,153 mm |
| Anzeigen von Farben | 16.7M |
| Typ der Hintergrundbeleuchtung | LED mit Randbeleuchtung, 2 Saiten × 5 LEDs |
| Hintergrundlichtspannung | 27V33V (typisch 30V) |
| Hintergrundlichtstrom | 600 mA insgesamt (300 mA pro String) |
| Stromversorgung | VCC = 3,3 V, BLU = 12 V |
| Berührungsschnittstelle | I2C / USB / UART (auswählbar) |
| Berührungsspannung | 3.3V oder 5V (auswählbar) |
| MTBF | 40,000 Stunden (Hintergrundbeleuchtung) |
Anpassung und technische Unterstützung
Während dieses Modul als vollständige Anzeige-Touch-Treiber-Lösung geliefert wird, bietet SaefHalb oder vollständig benutzerdefiniertOptionen, die genau Ihren Anforderungen entsprechen:
Optische Anpassung:Einstellung der Helligkeit, des Blitzschutzniveaus oder Hinzufügung einer Fingerabdruckschutzbeschichtung (AF)
Mechanische Änderungen:Maßgeschneiderte Umrissmaße, FPC-Länge oder Montageöffnungspositionen
Touch-Upgrades:Integration verschiedener Touch-Controller oder Unterstützung der Handschuh-Touch-Funktionalität
Anpassung der Schnittstelle:Änderung der EDP-Spurzahl oder Hinzufügung von LVDS-Ausgabeoptionen
Firmware-Tuning:Anpassung der OSD-Sprache, Farbmaschine oder DCR-Einstellungen
Ideal für
Digitale Schilder und Kioske im Freien
Marine- und Navigationsanzeigen
Verkehrs- und Wegweisersysteme
Industrielle Steuerungen in hellen Bereichen
Medizinische Diagnoseausrüstung (Bildschirme im Operationssaal)
Anwendungen im Luft- und Raumfahrtbereich
High-End-Verbraucherelektronik (Spiele, kreative Arbeitsplätze)
Gebaut für die härtesten Umgebungen, entwickelt für nahtlose Integration.
Bei Saef arbeiten wir mit Ingenieurteams von der Konzeption bis zur Produktion zusammen, um detaillierte technische Dokumentation, Auswertungsproben,und responsive Design-Unterstützung, um sicherzustellen, dass Ihre Display-Lösung fehlerfrei im Feld funktioniert.
Mechanische Abmessungen
![]()
Touchscreen Mechanische Abmessungen
![]()
Absolute Höchstratings
| Parameter | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Betriebstemperatur | Top | +20 | +70 | °C |
| Speichertemperatur | TST | - 30 | +80 | °C |
| Betriebsfeuchtigkeit der Umgebung | Springen! | - | 90 | % RH |
| Lagereinheit | Hst | - | 90 | % RH |
| Erfordernis für die Wärmeabgabe | Trils | 15 | °C | |
Elektrische Eigenschaften des TFT-LCD-Moduls
|
Parameter |
Symbol | Ratings |
Einheit |
||
| Min. | TYP | Maximal | |||
| Stromversorgungs-Eingangsspannung | VDD | 3.0 | 3.3 | 3.6 | V |
| Stromversorgungsstrom | IDD | - | - | - | mA |
|
Stromversorgung für LED-TreiberSpannung |
HVDD | 2.7 | 24 | V | |
|
Stromversorgung für LED-TreiberStrom |
IHVDD | 20 |
- |
mA | |
| LED-Stromverbrauch | PLED | 2.7 | W | ||
| Positive Eingangsschwellenspannung | VIT+ | +100 | mV | ||
| Eintrittsschwellenspannung bei negativer Leistung | - Ich weiß nicht. | - 100 | mV | ||
| Differentielle Eingangsspannung im gemeinsamen Modus | Vcom | TBD | V | ||
Eigenschaften der Hintergrundbeleuchtungseinheit
| Artikel | Symbol | Min. | TYP | Maximal | Einheit |
Prüfung Die Situation |
| Versorgungsspannung | Vf | 27 | 30 | 33 | V | Wenn = 300 mAX 2 |
| Versorgungsstrom | Wenn | - | 600 | - | mA | - |
| Umspannung | - Ich weiß. | - | - | 5 | V | 10 uA |
| Leistungsausfall | Pd | - | 18 | - | W | - |
| Einheitlichkeit für LCM | - | 80 | - | - | % | Wenn=600mA |
| Lebensdauer | - | 40000 | - | - | Hrs. | Wenn=600 mA |
| Hintergrundlichtfarbe | Weiß | |||||
CTP-Spezifikation
| Kategorie | Parameter | Spezifikation |
|
Allgemeine |
Struktur | Abdeckglas + DITO-Glas |
| Verstärkung der Linsen | Chemisch verstärkt | |
| Oberflächenhärte der Abdecklinsen |
≥ 6H (Härte des Bleistifts) |
|
| Lichtübertragungsrate | ≥ 85% | |
| Betriebstemperatur | -20 °C ~ +70 °C, ≤ 85% Feuchtigkeitsgehalt | |
| Speichertemperatur | -30 °C ~ +80 °C, ≤ 85% Feuchtigkeitsgehalt | |
|
Elektrotechnik |
Schnittstelle | IIC / USB / UART |
| Berührungsschaltfläche | IL12511 | |
| Stromversorgungsspannung (VDD) |
3.3V oder 5V (Auswahlbar) |
|
|
Widerstand des Wirtes (SDA/SCL) |
Konfigurierbar auf der Hauptplatine |
|
| Umwelt | Betriebsbedingungen | Funktioniert in Nebel/Oberflächenwasser |
|
Oberfläche Eigenschaften |
Oberflächenfarbe | Anti-UV |
| Oberflächenbehandlung | Anti-Glanz (Haze: 10%) | |
| LCD-TP-Lamination | OCA (optisch klares Klebstoff) | |
| Einhaltung der Vorschriften | Wesentliche Standards | RoHS- und halogenfrei konform |
