Produktdetails:
|
| Anzeigetyp: | Transflektiv-FT-LCD | Bildschirmgröße: | 2,8 Zoll |
|---|---|---|---|
| Auflösung: | 240 x 320 Pixel | Helligkeit: | 300 cd/m² (typisch) |
| Kontrastverhältnis: | 500: 1 | Betrachtungswinkel: | 60° in alle Richtungen |
| Schnittstelle: | MCU (8/16-Bit) und SPI (3/4-Draht) | Treiber-IC: | Der Wert der Zulassung für die Zulassung ist zu messen. |
| Betriebstemperatur.: | -20°C bis +70°C | Hintergrundbeleuchtung: | 4 LEDs, Kantenbeleuchtung |
| Stromversorgung: | VDD 2,4–3,3 V, VDDI 1,65–3,3 V | Einhaltung: | REACH- und RoHS-konform |
| Touch-Schnittstelle: | 4-Draht-Widerstand (optional/anpassbar) | Anpassung: | Kostenloser technischer Support und semi-kundenspezifisches Design verfügbar |
| Hervorheben: | 20,8 Zoll TFT-LCD-Displaymodul,240x320 Auflösung LCD mit SPI |
||

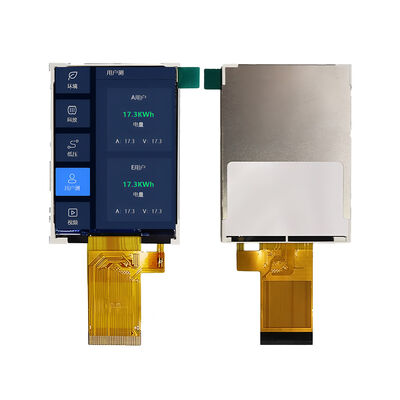

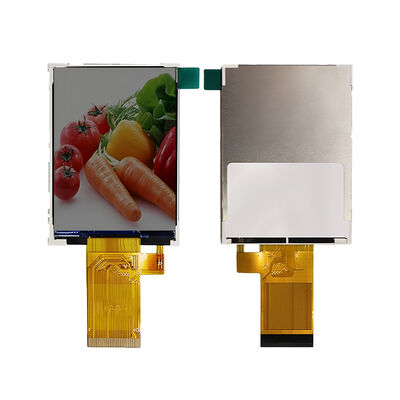

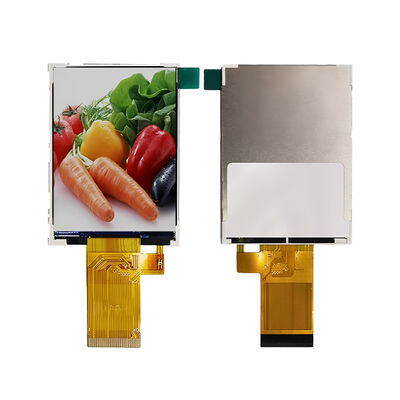

Entwickelt für anspruchsvolle Anwendungen: Das 2,8-Zoll-Transflektive TFT-LCD-Modul
Bei Saef Technology Limited sind wir auf die Entwicklung von Hochleistungs-Display-Lösungen für Ingenieure und Systemdesigner spezialisiert, die Zuverlässigkeit, Klarheit und Flexibilität in anspruchsvollen Umgebungen benötigen. Unser 2,8-Zoll-Transflektives TFT-LCD-Modul (SFTO280PY-7422AN) ist so konzipiert, dass es sich sowohl in hellen Außenbereichen als auch bei schlechten Lichtverhältnissen in Innenräumen auszeichnet – was es zur idealen Wahl für Handheld-Messgeräte, tragbare Instrumente, industrielle HMIs und medizinische Geräte macht.
Mit einer 300 cd/m² hellen Hintergrundbeleuchtung und einer transflektiven Displaytechnologie gewährleistet dieses Modul eine hervorragende Lesbarkeit bei direkter Sonneneinstrahlung und gleichzeitig einen geringen Stromverbrauch in dunklen Umgebungen. Das Kontrastverhältnis von 500:1 und der weite Betrachtungswinkel von 60° sorgen für eine gleichbleibende visuelle Qualität aus allen Richtungen.
Das Modul wurde für eine nahtlose Integration entwickelt und unterstützt sowohl die parallele MCU-Schnittstelle der 8080-Serie (8/16-Bit) als auch die SPI-Schnittstelle (3/4-Draht). Angetrieben vom robusten ST7789T3-Controller bietet es schnelle Reaktionszeiten (typisch 16 ms) und eine stabile Kommunikation für Echtzeitanwendungen.
Dieses Display ist für den Betrieb von -20°C bis +70°C und die Lagerung von -30°C bis +80°C ausgelegt und hält extremen Bedingungen stand – perfekt für Außen-, Automobil- und Industriesysteme.
Die 4-LED-Edge-Lit-Hintergrundbeleuchtung liefert eine durchschnittliche Lebensdauer von 40.000 Stunden, während das Modul strengen Umwelttests unterzogen wird, einschließlich Vibrationen, ESD (±8 kV Luft/±4 kV Kontakt) und Temperaturwechsel, um die Haltbarkeit im Feld zu gewährleisten.
Wir bieten kostenlosen technischen Support und semi-kundenspezifische Designleistungen – einschließlich Touchpanel-Integration (RTP/CTP), Anschlussoptionen, Firmware-Tuning und mechanische Anpassungen. Egal, ob Sie ein Drop-in-Modul oder eine maßgeschneiderte Display-Lösung benötigen, unser Entwicklungsteam ist für Sie da.
Anzeigebereich: 43,2 x 57,6 mm
Pixelabstand: 0,06 (H) x 0,18 (V) mm
Farbtiefe: 262K
Stromversorgung: 2,8 V (VCC), 1,8 V (IOVCC)
Abmessungen: 50,0 x 69,2 x 2,3 mm
Gewicht: Optimiert für tragbare Designs
Konformität: RoHS, REACH, ISO 9001:2015, ISO 14001:2015
Wir sind mehr als ein Lieferant – wir sind Ihr Partner für Displaytechnologie. Mit über einem Jahrzehnt Erfahrung in TFT-LCD- und Touch-Display-Lösungen bietet Saef Technology:
Support auf Expertenniveau: Direkter Zugang zu unserem Entwicklungsteam für Designüberprüfungen, Validierung und Fehlerbehebung.
Schnelles Prototyping: Kurze Vorlaufzeiten für Muster und kundenspezifische Varianten.
Globale Logistik: Zuverlässiger Versand in die EU, die USA und weltweit.
Qualitätssicherung: Jedes Modul wird nach MIL-STD-105E-Standards mit AQL-basierter Inspektion getestet.
Handheld-Test- und Messgeräte
Tragbare medizinische Monitore
Industrielle Bedienfelder
Outdoor-Navigation & Telematik
IoT- und Embedded-Systeme
Automobil-Armaturenbretter & Marine-Displays
Sind Sie bereit, ein gut sichtbares, zuverlässiges Display in Ihr nächstes Projekt zu integrieren?
Wenden Sie sich an unser technisches Verkaufsteam, um Preise, Datenblätter und Beratungen zu kundenspezifischen Designs zu erhalten. Wir bieten auch kostenlose Musterprogramme für qualifizierte OEMs und Ingenieure an.
Mechanische Umrissabmessungen
![]()
Schnittstellen-Pin-Definition
| Pin-Nr. | Symbol | Funktion |
| 1 | XL | Berühren Sie die linke Linie |
| 2 | YU | Berühren Sie die obere Schaltung |
| 3 | XR | Berühren Sie die rechte Endlinie |
| 4 | YD | Berühren Sie die untere Linie |
| 5 | GND | Masse |
| 6 | IOVCC | Stromversorgung. 1,8 V |
| 7 | VCC | Stromversorgung. 2,8 V |
| 8 | FMARK | Rahmensynchronisationssignal |
| 9 | CS | Chip-Select-Eingangspin (aktiv niedrig) |
| 10 | RS/SPI_SCL | Display-Daten-/Befehlsauswahlausgang im parallelen SPI-Serienschnittstellen-Takt |
| 11 | WR/SPI_RS |
Schreibfreigabe in der parallelen 8080-MCU-Schnittstelle. Display-Daten-/Befehlsauswahlausgänge in der SPI-Schnittstelle |
| 12 | RD | Lesefreigabe in der parallelen 8080-MCU-Schnittstelle. |
| 13 | SDA | SPI-Schnittstellen-Eingangs-/Ausgangspin. |
| 14 | SDO | SPI-Schnittstellen-Ausgangspin. |
| 15 | RESET | Externer Reset-Eingang. |
| 16 | GND | Masse |
| 17-32 | DB0-DB15 | MCU-Parallelschnittstellen-Datenbus. |
| 33 | LEDA | LED-Hintergrundbeleuchtung (Anode) |
| 34-36 | LEDK | LED-Hintergrundbeleuchtung (Kathode) |
| 37 | NC | NC |
| 38 | IM0 | Wählen Sie den MCU-Schnittstellenmodus |
| 39 | IM1 | Wählen Sie den MCU-Schnittstellenmodus |
| 40 | IM2 | Wählen Sie den MCU-Schnittstellenmodus |
Absolute Maximalwerte
| Artikel | Symbol | Bewertung | Einheit |
| Versorgungsspannung | VDD | - 0,3 ~ +4,6 | V |
| Versorgungsspannung (Logik) | VDDI | - 0,3 ~ +4,6 | V |
| Treiber-Versorgungsspannung | VGH-VGL | -0,3 ~ +30,0 | V |
| Logik-Eingangsspannungsbereich | VIN | -0,3 ~ VDDI + 0,5 | V |
| Logik-Ausgangsspannungsbereich | VO | -0,3 ~ VDDI + 0,5 | V |
| Betriebstemperaturbereich | TOPR | -20 ~ +70 | ℃ |
| Lagertemperaturbereich | TSTG | -30 ~ +80 | ℃ |
DC-Elektrische Eigenschaften
|
Parameter |
Symbol |
Bedingung |
Spezifikation |
Einheit |
||
| MIN. | TYP. | MAX. | ||||
| Leistungs- & Betriebsspannung | ||||||
| Systemspannung | VDD |
Betrieb Spannung |
2,4 | 2,75 | 3,3 | V |
| Schnittstellen-Betriebsspannung | VDDI |
E/A-Versorgung Spannung |
1,65 | 1,8 | 3,3 | V |
| Gate-Treiber-High-Spannung | VGH | 12,2 | 14,97 | V | ||
| Gate-Treiber-Low-Spannung | VGL | -12,5 | -7,16 | V | ||
| Gate-Treiber-Versorgungsspannung | | VGH-VGL | | 19,36 | 27,47 | V | ||
| Eingang / Ausgang | ||||||
| Logik-High-Eingangsspannung | VIH | 0,7VDDI | VDDI | V | ||
| Logik-Low-Eingangsspannung | VIL | VSS | 0,3VDDI | V | ||
| Logik-High-Ausgangsspannung | VOH | IOH = -1,0 mA | 0,8VDDI | VDDI | V | |
| Logik-Low-Ausgangsspannung | VOL | IOL = +1,0 mA | VSS | 0,2VDDI | V | |
| Logik-High-Eingangsstrom | IIH | VIN = VDDI | 1 | uA | ||
| Logik-Low-Eingangsstrom | IIL | VIN = VSS | -1 | uA | ||
| Eingangsleckstrom | IIL | IOH = -1,0 mA | -0,1 | +0,1 | uA | |
| VCOM-Spannung | ||||||
| VCOM-Amplitude | VCOM | VSS | V | |||
| Source-Treiber | ||||||
| Source-Ausgangsbereich | Vsout | VAN | VAP | V | ||
| Gamma-Referenzspannung (positiv) | VAP | 4,45 | 6,4 | V | ||
| Gamma-Referenzspannung (negativ) | VAN | -4,6 | -2,65 | V | ||
| Source-Ausgangs-Einschwingzeit | Tr | Unten mit 99 % Präzision | 20 | us | ||
| Ausgangs-Offset-Spannung | VOFFSET | 35 | mV | |||
Optische Spezifikationen
| Artikel | Symbol | Bedingung | Min | Typ | Max | Einheit | |
| Weiße Leuchtdichte (Mitte) | Lv |
Θ=0 Normal Betrachtung Winkel IBL=80mA |
-- | 300 | -- | cd/m2 | |
| Reaktionszeit | Tr+Tf | -- | 16 | -- | ms | ||
| Kontrastverhältnis | CR | -- | 500 | -- | -- | ||
|
Farbe Chromatizität (CIE1931) |
weiß | Wx | -- | 0,301 | -- | ||
| Wy | -- | 0,337 | -- | ||||
|
Betrachtungswinkel |
Hor |
ΘL |
CR≥10 |
-- | 60 | -- | |
| ΘR | -- | 60 | -- | ||||
|
Ver |
ΘU | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| Helligkeitsgleichmäßigkeit | Avg | Θ=0 | 80 | 90 | -- | % | |
| Farbraum | NTSC | Θ=0 | -- | 55 | -- | % | |
| Optima-Ansichtsrichtung | Transflektiv | ||||||
Hintergrundbeleuchtungsmerkmale
| Artikel | Symbol | Min | Typ | Max | Einheit |
| LED-Strom | IL | - | 60 | 80 | mA |
| LED-Spannung | VL | - | 2,8 | 3,2 | V |
| Betriebs-LED-Lebensdauer | Hr | 30000 | 40000 | - | Stunde |
