Produktdetails:
|
| Bildschirmgröße: | 8,0 Zoll Diagonale | Auflösung: | 1024 × 768 (XGA) |
|---|---|---|---|
| Technologie: | IPS TFT, a-Si Aktivmatrix | Farbtiefe: | 16,7 Millionen Farben |
| Betrachtungswinkel: | 170° (CR≥10) | Schnittstelle: | LVDS-Digitaleingang |
| Oberflächenluminanz: | 300 cd/m² (typisch) | Kontrastverhältnis: | 800:1 (Typisch) |
| Hintergrundbeleuchtung: | LED, 12V, 300mA | Touch-Screen: | Verfügbar (RTP/CTP optional) |
| Stromverbrauch: | 0,383 W (nur Panel, typisch) | Mechanische Kompatibilität: | Direkter Ersatz für Innolux HJ080IA-01E |
| Betriebstemperatur.: | -20°C bis +70°C | Einhaltung: | REACH- und RoHS-konform |
| Hervorheben: | 8-Zoll-TFT-LCD-Anzeigemodul,1024x768 XGA IPS-Panel,Saef Technology LCD-Anzeige |
||

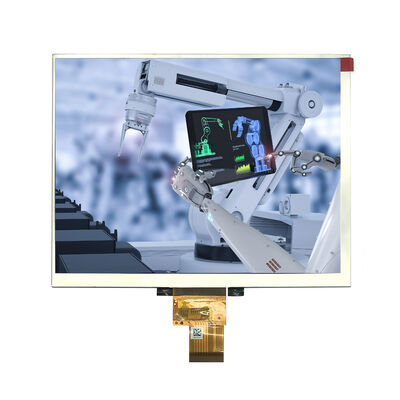

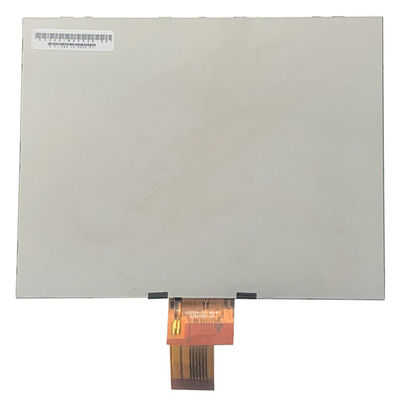

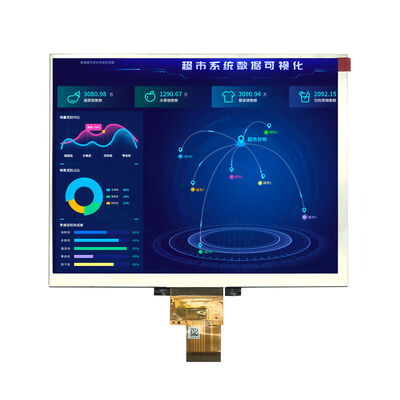

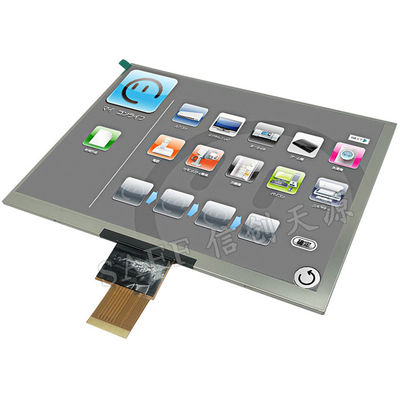

8 Zoll TFT-LCD-Modul für anspruchsvolle industrielle und medizinische Anwendungen
Saef Technology's SFTO800SH-8833AN ist ein leistungsstarkes 8-Zoll-TFT-LCD-Display-Modul, das für Ingenieure und Systemintegratoren entwickelt wurde, die Zuverlässigkeit, optische Klarheit,und nahtlose Integration in kritischen UmgebungenDieses Modul verfügt über ein IPS-Panel mit XGA-Auflösung (1024×768) und bietet eine gleichbleibende Farbwiedergabe und einen weiten Blickwinkel von bis zu 170°, was es ideal für Mensch-Maschine-Schnittstellen (HMI) macht.Medizinische Monitoren, Prüfgeräte und industrielle Kontrollsysteme.
Warum wählen Sie dieses 8-Zoll-TFT-LCD-Modul?
Plug-and-Play-Kompatibilität
Vollkompatibel mit Innolux HJ080IA-01E-Displays, so dass einfache Upgrades ohne mechanische Neugestaltung möglich sind.
Die LVDS-Schnittstelle unterstützt eine 6-Bit/8-Bit-Daten-Eingabe mit flexibler Scanrichtungskontrolle (L/R, U/D-Pins).
Zuverlässigkeit
Funktioniert in längeren Temperaturbereichen (-20°C bis +60°C) mit hoher Feuchtigkeitsbeständigkeit.
Die robuste Konstruktion entspricht den Standards ISO9001 und ISO14001 und wird durch eine einjährige Funktionsgarantie gesichert.
Optimierte optische Leistung
Eine Helligkeit von 300 cd/m2 und ein Kontrastverhältnis von 800:1 gewährleisten die Lesbarkeit bei hohem Umgebungslicht.
70% NTSC Farbpalette und harte Beschichtung Oberfläche reduzieren Blendung und erhöhen die Haltbarkeit.
Leistungs- und Hintergrundbeleuchtungseffizienz
Niedriger Stromverbrauch (0,383 W typisch) mit CABC (Content Adaptive Brightness Control) Unterstützung für dynamisches Hintergrundlichtmanagement.
LED-Hintergrundbeleuchtung für 40.000 Stunden (50% Helligkeitsdauer), die Wartungszyklen reduziert.
Designflexibilität und Anpassung
Wir bieten kostenlose oder halb kundenspezifische Lösungen an, darunter Touch-Integration (RTP/CTP), maßgeschneiderte Steckverbinder, Lünette-Modifikationen und Firmware-Anpassungen.
Pin-to-Pin-Kompatibilität und detaillierte mechanische Zeichnungen vereinfachen das PCB-Layout und das Gehäuse-Design.
Technische Hinweise für Systemdesigner:
Timing Controller: Unterstützt nur DE-Modus; SYNC-Modus nicht erforderlich.
Stromsequenzierung: Streng definierte Aufstiegs-/Abstiegszeiten, um Verriegelung zu vermeiden und langfristige Stabilität zu gewährleisten.
ESD & Handling: Vollständige statische Schutzrichtlinien für Montage und Integration enthalten.
Zielanwendungen:
HMI- und PLC-Panels für Industriezwecke
Medizinische Diagnosegeräte und Patientenmonitore
Automobil-Armaturenbretter und Instrumente
Test & Measurement-Geräte
Kioske und POS-Systeme
Zertifiziert und sicher:
Sie ist mit RoHS (2011/65/EU, 2015/863/EU), REACH und den Richtlinien 94-62/EG konform verpackt.
Bereiten Sie Ihre Display-Lösung vor:
Egal, ob Sie einen Drop-in-Ersatz oder einen vollständig angepassten 8-Zoll-TFT-LCD mit Touch benötigen, Saef Technology bietet fachkundige Unterstützung vom Prototyp bis zur Produktion.CAD-Dateien, und eine kostenlose Design-Überprüfung.
Mechanische Umrissmaße
![]()
Definition des Schnittstellenpins
| Nummer der Anschrift. | Symbol | Eingang und Ausgang | Funktion |
| 1 | VCOM | P | Durchschnittliche Spannung |
| 2 | VDD | P | Leistungsspannung für digitale Schaltungen |
| 3 | VDD | P | Leistungsspannung für digitale Schaltungen |
| 4 | NC | --- | Keine Verbindung. |
| 5 | Zurücksetzen | Ich... | Globaler Wiedereinsatzspin |
|
6 |
STBYB |
Ich... |
Standby-Modus, normaler Zug mit hoher STBYB = ₹1, normaler Betrieb STBYB = 0 |
| 7 | GND | P | Boden |
| 8 | RXIN0- | Ich... | - LVDS-Differenzdatenzufuhr |
| 9 | RXIN0+ | Ich... | + LVDS-Differenzdatenzugabe |
| 10 | GND | P | Boden |
| 11 | RXIN1- | Ich... | - LVDS-Differenzdatenzufuhr |
| 12 | RXIN1+ | Ich... | + LVDS-Differenzdatenzugabe |
| 13 | GND | P | Boden |
| 14 | RXIN2- | Ich... | - LVDS-Differenzdatenzufuhr |
| 15 | RXIN2+ | Ich... | + LVDS-Differenzdatenzugabe |
| 16 | GND | P | Boden |
| 17 | RXCLKIN- | Ich... | - LVDS-Differenzuhr-Eingang |
| 18 | RXCLKIN+ | Ich... | + LVDS-Differenzuhr-Eingang |
| 19 | GND | P | Boden |
| 20 | RXIN3- | Ich... | - LVDS-Differenzdatenzufuhr |
| 21 | RXIN3+ | Ich... | + LVDS-Differenzdatenzugabe |
| 22 | GND | P | Boden |
| 23 | NC | --- | Keine Verbindung. |
| 24 | NC | --- | Keine Verbindung. |
| 25 | GND | P | Boden |
| 26 | NC | --- | Keine Verbindung. |
| 27 | DIMO | O | Hintergrundleuchte CABC-Steuersignalausgang |
| 28 | SELB | Ich... | 6bit/8bit Modus ausgewählt |
| 29 | AVDD | P | Leistung für analoge Schaltungen |
| 30 | GND | P | Boden |
| 31 | LED- | P | LED-Kathode |
| 32 | LED- | P | LED-Kathode |
| 33 | L/R | Ich... | Horizontale Umkehrung |
| 34 | Einheitlich | Ich... | Vertikale Umkehrung |
| 35 | VGL | P | Schnittstelle OFF Spannung |
| 36 | CABCEN1 | Ich... | CABC H/W aktiviert |
| 37 | CABCEN0 | Ich... | CABC H/W aktiviert |
| 38 | VGH | P | Schnittstelle an Spannung |
| 39 | LED+ | P | LED-Anode |
| 40 | LED+ | P | LED-Anode |
Absolute Höchstbewertung
|
Artikel |
Symbol |
Werte |
Einheit |
|
| - Ich weiß nicht. | Max, du bist ein guter Mann. | |||
|
Leistungsspannung |
VCC | - Oh, nein.3 | 5.0 | V |
| AVDD | 6.5 | 13.5 | V | |
| VGH | - Oh, nein.3 | 40 | V | |
| VGL | - 20 | 0.3 | V | |
| VGH-VGL | - | 40 | V | |
| Betriebstemperatur Lagertemperatur | Top | - 20 | 60 | °C |
| TST | - 30 | 7 0 | °C | |
Typische Betriebsbedingungen
|
Artikel |
Symbol |
Werte |
Einheit |
||
| - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | |||
|
Leistungsspannung |
VCC | 3.0 | 3.3 | 3.6 | V |
| AVDD | 9.8 | 10 | 10.2 | V | |
| VGH | 18.6 | 18.9 | 19.2 | V | |
| VGL | - Acht.1 | - Sieben.8 | - Sieben.5 | V | |
| Eingangssignalspannung | VCOM | 3.0 | 3.6 | 3.9 | V |
| Eingangslogik Hochspannung | HIV | 0.7Vcc | - | Vcc | V |
| Eingangslogik Niederspannung | VIL | 0 | - | 0.3Vcc | V |
Aktueller Verbrauch
|
Artikel |
Symbol |
Werte |
Einheit |
Anmerkung |
||
| - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | ||||
|
Strom für Fahrer |
IGH | - | 0.65 | 1.0 | mA | VGH=18,9V |
| IGL | - | 0.65 | 1.0 | mA | VGL = 7,8 V | |
| ICC | - | 35 | 60 | mA | Vcc = 3,3 V | |
| IAVDD | - | 25 | 40 | mA | Einheitliche Antriebsspannung | |
Fahrbedingungen mit Hintergrundlicht
|
Artikel |
Symbol |
Werte |
Einheit |
||
| - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | |||
| Spannung für LED-Hintergrundbeleuchtung | VL | 11. | 12 | 13.2 | V |
| Strom für LED-Hintergrundbeleuchtung | Die | - | 300 | - | mA |
| Lebensdauer der LED | - | 30,000 | 40,000 | - | Hrs. |
AC-Elektrische Eigenschaften
| Parameter | Symbol | Werte | Einheit | ||
| - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | |||
| Uhrfrequenz | RxFCLK | 20 | - | 71 | MHz |
| Eintrittsdatenverzerrungsmarge | TRSKM | 500 | - | - | ps |
| Höchstzeit der Uhr | TLVCH | - | 4/(7* RxFCLK) | - | n |
| Zeit für die Tiefzeit der Uhr | TLVCL | - | 3/(7* RxFCLK) | - | n |
Gleichstrom-Elektrische Eigenschaften
| Parameter | Symbol | Werte | Einheit | ||
| - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | |||
| Differentielle Eingangsspannung Höchstspannung | RxVTH |
- |
- |
+0. Das ist alles.1 | V |
| Differentielle Eingangsspannung | RxVTL | - Oh, nein.1 |
- |
- |
V |
| Eingangsspannungsbereich (einfach) | RxVIN | 0 |
- |
2.4 | V |
| Differentielle Eingangsspannung im gemeinsamen Modus | RxVCM | Ich bin nicht derjenige. |
- |
2.4-Vorbereitungsvideo. | V |
| Differenzspannung | Ich bin nicht derjenige, der das tut. | 0.2 | - | 0.6 | V |
| Differenzielle Eingangsleckage | RVxliz | - 10 | - | +10 | uA |
Optische Spezifikationen
|
Artikel |
Symbol |
Die Situation |
Werte |
Einheit |
||
| - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | ||||
|
Blickwinkel (CR ≥ 10) |
θL | Φ=180° (um 9 Uhr) | 75 | 85 | - |
Grade |
| θR | Φ=0°(3 Uhr) | 75 | 85 | - | ||
| θT | Φ=90° (um 12 Uhr) | 75 | 85 | - | ||
| θB | Φ=270° ((6 Uhr) | 75 | 85 | - | ||
| Reaktionszeit | TON+ TOFF | 25 | 50 |
msec |
||
| Kontrastverhältnis | Zinssatz | Normal θ=Φ=0° | 600 | 800 | - | - |
|
Farbchromatik |
WX | 0.238 | 0.288 | 0.338 | - | |
| WY | 0.276 | 0.326 | 0.376 |
- |
||
| Übertragbarkeit | Tr |
- |
3.8 | 4.3 |
- |
% |
| Einheitlichkeit |
- |
- |
75 |
- |
- |
% |
| Lichtvermögen |
L |
- |
- |
300 |
- |
cd/m2 |
