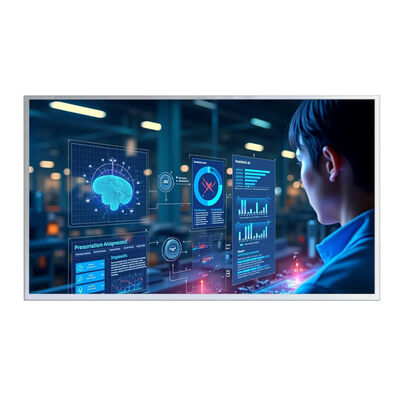

15.6-Zoll-FHD-TFT-LCD-Modul (1920x1080 IPS, eDP-Schnittstelle)

15.6-Zoll-FHD-TFT-LCD-Modul (1920x1080 IPS, eDP-Schnittstelle)
15.6-Zoll-FHD-TFT-LCD-Modul (1920x1080 IPS, eDP-Schnittstelle) 15.6-Zoll-FHD-TFT-LCD-Modul (1920x1080 IPS, eDP-Schnittstelle)

Großes Bild :  15.6-Zoll-FHD-TFT-LCD-Modul (1920x1080 IPS, eDP-Schnittstelle)

Produktdetails:
Herkunftsort: Shenzhen / China
Markenname: SAEF
Zertifizierung: ISO9001 / ISO14000
Modellnummer: SFTO1560SM-7411AN
Dokument: SFTO1560SM-7411AN Datasheet...et.pdf
Zahlung und Versand AGB:
Min Bestellmenge: 3 Einheiten (Verhandelbar für Musterbestellungen)
Preis: USD46- 49 (FOB Shenzhen, Price varies based on order quantity & configuration)
Verpackung Informationen: Standard-Exportpaket
Lieferzeit: 3 Arbeitstage für Muster, 5-6 Wochen für MP
Zahlungsbedingungen: L/C, T/T, Western Union, PayPal
Versorgungsmaterial-Fähigkeit: 3000 000 Stück pro Monat

15.6-Zoll-FHD-TFT-LCD-Modul (1920x1080 IPS, eDP-Schnittstelle)

Beschreibung
Anzeigegröße: 15,6 Zoll Auflösung: 1920x1080 Full HD
Technologie: IPS-Panel Schnittstelle: eDP 1.2 (2-spurig)
Oberflächenluminanz: 500–600 cd/m² Betrachtungswinkel: 85°/85°/85°/85° (L/R/T/B)
Farbraum: 45% NTSC Hintergrundbeleuchtung: LED, 40.000 Stunden Lebensdauer
Betriebstemp: 0°C bis 50°C Stromversorgung: DC 3.3V
Montage: Standard VESA oder Benutzerdefiniert Oberflächenbehandlung: Blendfrei (3H-Härte)
Einhaltung: RoHS, Halogenfrei Berühren Sie Bereit: Kapazitiver Touch Panel
Hervorheben:

150

,

6-Zoll-FHD-TFT-LCD-Modul

,

IPS-Anzeige in industrieller Qualität



Konzipiert für Präzision: Das 15,6-Zoll-FHD TFT-LCD-Modul für industrielle Exzellenz



Saef Technology Limited präsentiert das SFT01560SM-7411AN, ein leistungsstarkes 15,6 Zoll FHD TFT LCD-Modul, das entwickelt wurde, um die hohen Anforderungen an industrielle Automatisierung, HMI-Systeme,und eingebettete AnwendungenMit seiner IPS-Technologie, breiten Blickwinkeln und robuster eDP-Schnittstelle bietet dieses Display außergewöhnliche Klarheit, Zuverlässigkeit,und Vielseitigkeit für Ingenieure und Systemintegratoren in Europa und den Vereinigten Staaten.



Wichtige Konstruktionsparameter und technische Überlegenheit

  • Schärfe visuelle Leistung:
    1920×1080 Auflösung mit IPS-Technologie sorgt für gleichbleibende Farbe und Klarheit in 85° Blickwinkeln, ideal für Steuerungen und Multi-Viewer-Umgebungen.

  • Industrielle Haltbarkeit:
    Mit einer anti-glare Oberfläche (3H-Härte) und einem Betriebstemperaturbereich von 0 °C bis 50 °C zeichnet sich dieses Modul in Fabrikböden, medizinischen Geräten und Außenkiosken aus.

  • Erweiterte eDP-Integration:
    Unterstützt eDP 1.2 mit 2-spuriger Architektur, die die Integration vereinfacht und gleichzeitig die Verkabelung und den Stromverbrauch reduziert.

  • Hohe Helligkeit und Langlebigkeit:
    Die Leuchtstärke von 500×600 cd/m2 und die LED-Hintergrundbeleuchtung von 30.000×40.000 Stunden sorgen für die Lesbarkeit bei starkem Umgebungslicht und bei Dauerbetriebsszenarien.

  • Einheitliche Architektur:
    Während Standardmodelle ohne Berührung verfügbar sind, bieten wir vollständig anpassbare Lösungen an, einschließlich resistiver oder kapazitiver Touchscreen (RTP/CTP), modifizierter Lünette, alternativer Schnittstellen (LVDS, HDMI),und maßgeschneiderte Firmware.



Lösen Sie Ihre Entwurfsprobleme

  • Brauchst du ein Display, das den technischen Anforderungen entspricht?
    Das schmale Profil (6,25 mm Tiefe) und die präzise Umriss (360,0 × 212,3 mm) unserer Module ermöglichen eine nahtlose Integration in kompakte Gehäuse.

  • Besorgt über die Signalintegrität in lauten Umgebungen?
    Die eDP-Schnittstelle mit eingebetteter Uhr reduziert EMI, während unsere optionalen Abschirmungen und robusten Anschlussoptionen eine stabile Leistung gewährleisten.

  • Suchen Sie ein Display, das 24/7 funktioniert?
    Mit einem geringen Stromverbrauch (typischerweise < 0,7 W) und hoher Zuverlässigkeit wird dieses Modul für einen längeren Einsatz in industriellen und kommerziellen Umgebungen getestet.

  • Erfordern Sie eine Anpassung ohne hohe NRE-Kosten?
    Saef bietet kostenlose oder kostengünstige halbmaßgeschneiderte Modifikationen, einschließlich Touch-Integration, Logo-Druck, Steckverbinderwechsel und Anpassungen der Fahrplanke.



Warum sich für sichere Technik entscheiden?

  • ISO 9001:2015 und ISO 14001:2015 zertifiziert ¢ Verpflichtung zur Qualität und Nachhaltigkeit.

  • Direktes Werksunterstützen ¢ technische Beratung, Probenunterstützung und schnelle Prototypenfertigung.

  • RoHS- und Halogenfreiheit Umweltverträglich für die Weltmärkte.

  • Für Experten gemacht: Datenblätter enthalten detaillierte Pinouts, Zeitdiagramme, optische Spezifikationen und mechanische Zeichnungen, um Ihren Entwurfszyklus zu beschleunigen.



Zielanwendungen

  • Mensch-Maschine-Schnittstellen (HMI)

  • Industrielle Steuerungssysteme

  • Fabrikautomation und Robotik

  • Endgeräte für Verkaufsstellen (POS)

  • Medizinische Überwachungsgeräte

  • Transport und Logistik

  • Spiele- und interaktive Kioske



Bestellung und Anpassung

Bereit für die Integration? Kontaktieren Sie unser Ingenieursteam für kostenlose Anpassungsangebote, Musteranfragen oder technische Datenblätter. Wir unterstützen niedrige MOQ und schnelle Abwicklung für OEM/ODM-Projekte.





Mechanische Umrissmaße



15.6-Zoll-FHD-TFT-LCD-Modul (1920x1080 IPS, eDP-Schnittstelle) 0



Definition des Schnittstellenpins



Nummer der Anschrift. Symbol Eingang und Ausgang Funktion
1 NC - Für CDs reserviert
2 H_GND P Hochgeschwindigkeitsrunde
3 Fahrbahn1_N Ich... Ergänzende Signalverbindung 1
4 Fahrbahn1_P Ich... Wahre Signalverbindung 1
5 H_GND P Hochgeschwindigkeitsrunde
6 Fahrspur Ich... Ergänzende Signalverbindungsspur 0
7 Strecke 0_P Ich... Wahre Signalverbindung 0
8 H_GND P Hochgeschwindigkeitsrunde
9 Ausrüstung für die Ausrüstung Ich... Wirkliche Signal-Hilfkanäle
10 Ausnahme: Ich... Zusatzsignal-Hilfkanal
11 H_GND P Hochgeschwindigkeitsrunde
12 LCD_VDD P LCD-Logik und Treiberleistung (3,3 V)
13 LCD_VDD P LCD-Logik und Treiberleistung (3,3 V)
14 NC Ich... Für die Verwendung durch den Hersteller von LCDs vorbehalten
15 LCD_GND P LCD-Logik und Fahreranordnung
16 LCD_GND P LCD-Logik und Fahreranordnung
17 HPD O HPD-Signal-Pin
18 LED-1 P NC
19 LED-2 P NC
20 LED-3 P NC
21 LED-4 P NC
22 BL_ENABLE Ich... NC
23 Veröffentlichung der Daten Ich... NC
24 NC - Für die Verwendung durch den Hersteller von LCDs vorbehalten
25 NC - Für die Verwendung durch den Hersteller von LCDs vorbehalten
26 BL_PWR P NC
27 BL_PWR P NC
28 BL_PWR P NC
29 BL_PWR P NC
30 NC - Für die Verwendung durch den Hersteller von LCDs vorbehalten



Maximale absolute Grenze



Artikel Symbol Wert Einheit
Stromversorgungsspannung VCC 0.3 ~ 4 V
Logische Versorgungsspannung Vsignal -0.3 - VCC V
Betriebstemperatur Topr 0 bis 50 °C
Lagertemperatur Tstg - 10 bis 60 °C



Hintergrundbeleuchtung Elektrooptische Eigenschaften



Artikel Symbol Min. TYP Maximal Einheit
Versorgungsspannung Vf 28 30 33 V
Versorgungsstrom Wenn - 270 360 mA
Lebensdauer - 30000 40000 - Hrs.



Optische Eigenschaften



Parameter Bedingungen - Ich weiß nicht. Das ist typisch. Max, du bist ein guter Mann. Einheit

Blickwinkel(CR>10)

Horizontale θL - 85 -

Grade

    Th R - 85 -
  Vertikal θT - 85 -
    θB - 85 -
Kontrastverhältnis Zentrum 600 800 - -
Reaktionszeit Tr+Td - 25 35 m

CF-FarbeChromatischkeit

(CIE1931)

Rot x

Das ist typisch.

- Oh, nein.03

0.642

Das ist typisch.

+0. Das ist alles.03

-
  Rot und   0.3078   -
  Grün x   0.283   -
  Grün y   0.594   -
  Blau x   0.142   -
  Blau und   0.149   -
  Weiß x   0.303   -
  Weiß y   0.329   -
NTSC-Verhältnis %   (45)   -

Mittellicht vonWeiß

Jahr für Jahr 500 600   cd/m2
Weiße Einheitlichkeit 13pt δW 75 80
