Produktdetails:
|
| Produkt: | 2,4 Zoll TFT LCD-Anzeige | Auflösung: | 240 × 320 Pixel (RGB) |
|---|---|---|---|
| Glasdimension abdecken: | Anpassbar | Ansichtsrichtung: | Blickrichtung 12 Uhr |
| Schnittstelle: | MPU 8/9/16/18-Bit Parallel, SPI, RGB | Hintergrundbeleuchtung: | Weiße LED, 4-Kanal, 80-mA-Antrieb |
| Treiber-IC: | ILI9341 | Kontrastverhältnis: | 250:1 (typisch) |
| Oberflächenluminanz: | 350 cd/m2 | Betriebstemp: | -20°C bis +70°C |
| LED LEBEN: | 40.000 Stunden | Einhaltung: | REACH- und RoHS-konform |
| Berühren Sie Bereit: | 4-draht-resistive Berührungsplatte | Anpassung: | Verfügbar für CTP/RTP-Integration |
| Hervorheben: | 2,4-Zoll-TFT-LCD-Modul mit ILI9341-Treiber,240x320 IPS Industrie-Display |
||

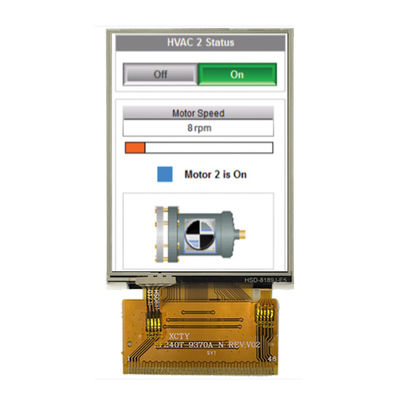

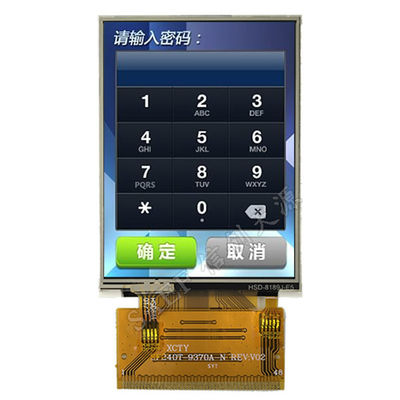

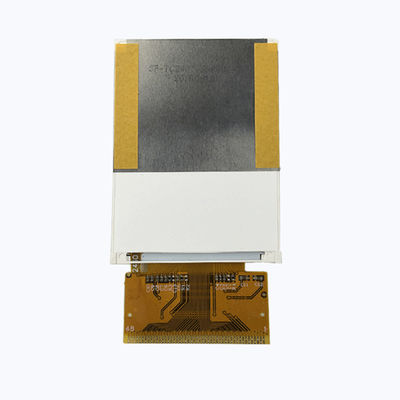

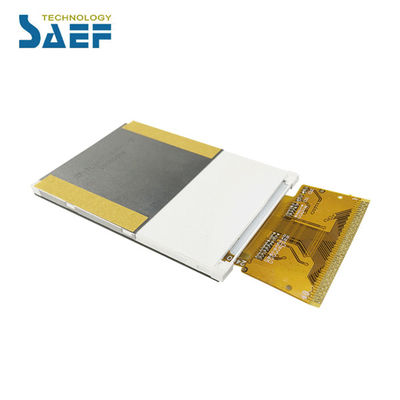

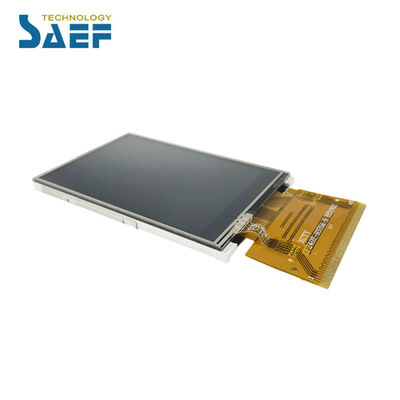

Hoch konfigurierbares 2,4-Zoll-TFT-LCD für vielseitige eingebettete und industrielle Anwendungen
Saef Technology Limited stellt das SF-TC240H-8944A-N vor, ein vielseitiges 2,4-Zoll-TFT-LCD-Modul, das für Ingenieure konzipiert wurde, die eine Schnittstellenflexibilität benötigen, ohne die Anzeigeleistung zu beeinträchtigen.mit einer Auflösung von 240x320, der Treiber ILI9341 und Unterstützung für mehrere Schnittstellensysteme, einschließlich paralleler MPU, SPI und RGB, ist dieses Modul ideal für industrielle HMI, medizinische Geräte, Prüfgeräte, Unterhaltungselektronik,und IoT-Dashboards.
Konzipiert für Designflexibilität und einfache Integration:
Multi-Interface-Unterstützung: Konfigurieren Sie als MPU 8/9/16/18-Bit-Parallel-, SPI- oder RGB-Schnittstelle über IM[3:0]-Pins, was eine nahtlose Kompatibilität mit einer Vielzahl von MCUs und Prozessoren ermöglicht.
Helles und lesbares Display: Helligkeit von 250 cd/m2 und Kontrastverhältnis von 250:1 sorgen für eine klare Sichtbarkeit bei unterschiedlichen Lichtverhältnissen.Die Sichtrichtung um 12 Uhr ist für Anwendungen im Porträtmodus optimiert.
Touch Panel Ready: beinhaltet spezielle Pins (YU, XL, YD, XR) für die einfache Integration einer 4-draht-resistiven Touch-Paneele, die Touch-fähige Designs vereinfacht.
Robust und zuverlässig: Betriebstemperaturbereich von -20°C bis +70°C und umfassende Zuverlässigkeitsprüfungen sorgen für eine stabile Leistung in anspruchsvollen Umgebungen.
Technische Spezifikationen für die Systemintegration:
Aktive Fläche: ~ 36,72 mm × 48,96 mm
Modulmaße: 42,72 mm × 60,26 mm × 2,3 mm
Versorgungsspannung: VCI = 2,6 V ∼3,3 V, VDD3 = 1,8 V ∼3,3 V
Hintergrundbeleuchtung: 4 weiße LEDs, Vf = 3,0V ∼3,4V, If = 80mA insgesamt
Schnittstellensignale: beinhaltet TE (Tearing Effect), DOTCLK, HSYNC/VSYNC für den RGB-Modus
Konformität: Konzipiert, um industriellen Normen mit Umwelt- und Zuverlässigkeitsprüfungen zu entsprechen
Warum mit Saef für Ihre Displaylösung zusammenarbeiten?
Während dieses Modul für die resistive Touch-Integration entwickelt wurde, ist Saef auf kundenspezifische und halb kundenspezifische Display-Lösungen spezialisiert.
Upgrade auf kapazitive Berührung: Integrieren Sie projizierte kapazitive Berührung (PCT) mit I2C/SPI-Schnittstelle.
Modifizieren Sie die Schnittstelle und den Ausgang: Passen Sie das FPC-Layout, die Signalkartierung oder den Steckertyp an, damit sie Ihrem PCB-Design entsprechen.
Anpassen der optischen Leistung: Anpassen der Helligkeit, des Kontrastes, der Farbpalette oder des Blickwinkels.
Mechanische Anpassung: Ändern Sie die Umrissdimensionen, die Lünenteile oder die Montagefunktionen.
Ideal für
Industrielle Schnittstellen Mensch-Maschine (HMI)
Tragbare medizinische Überwachungsgeräte
Handgeführte Prüf- und Messgeräte
Smart-Home-Steuerungsteile
Anzeigen auf Fahrzeug-Armaturenbrett
Verbraucherelektronik und Spielegeräte
Entworfen, um sich anzupassen, gebaut, um zu halten.
Bei Saef arbeiten wir eng mit Ingenieursteams zusammen, um sicherzustellen, dass die Displays reibungslos integriert und zuverlässig funktionieren.Wir bieten die technische Unterstützung und Anpassung, die Sie benötigen, um Ihr Produkt schneller auf den Markt zu bringen..
Aufruf zum Handeln bei wichtigen Anfragen:
Benötigen Sie ein vielseitiges Display, das Ihren Anforderungen an die Schnittstelle entspricht?
Mechanische Umrissmaße
![]()
Definition des Schnittstellenpins
| Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
| 1 | Zwei Jahre | Ich... | Touch-Panel-Pin |
| 2 | XL | Ich... | Touch-Panel-Pin |
| 3 | YD | Ich... | Touch-Panel-Pin |
| 4 | XR | Ich... | Touch-Panel-Pin |
| 5 | GND | Ich... | Boden |
| 6 | VCI | Ich... | Stromversorgung 2.8V Spannung |
| 7 | VDD3 | Ich... | Stromversorgung 2.8V/1.8V Spannung |
| 8 | VDD3_P(NC) | - | Geöffnet |
| 9 | BC_CTRL (NC) | - | Geöffnet |
| 10 | BC ((NC) | - | Geöffnet |
|
11 |
TE |
O |
Tearing-Effekt-Ausgabe-Pin, um MPU mit dem Schreiben des Rahmens zu synchronisieren, Wenn dieser Pin nicht aktiviert ist, wird dieser PinNiedrig. |
| 12 bis 29 | Die Daten sind in der Liste aufgeführt. | Eingang und Ausgang | Anzeige von Daten E/A |
| 30 | SDA | Eingang und Ausgang | Serieneingangssignal |
| 31 | Die Ausgabe ist ab 1. Januar 2005 erhältlich. | Ich... | Punktuhrsignal für den Betrieb der RGB-Schnittstelle |
| 32 | ENABLE | Ich... | Datenaktivierungssignal für den Betrieb der RGB-Schnittstelle |
| 33 | HSYNC | Ich... | Linienhorizontales Synchronisierungssignal |
| 34 | VSYNC | Ich... | Bildvertikaler Synchronisationssignal |
| 35 | RDX | Ich... | Lesen von Stroboskop-Signal-Eingabe-Pin |
| 36 | WRX | Ich... | Schreiben Sie Stroboskop-Signal-Eingabe-Pin |
| 37 | DCX | Ich... | Signal auswählen |
| 38 | CSX | Ich... | Eingangspin für das Chipwahlsignal |
| 39 | Zurücksetzen | Ich... | LCM-Eingangssignal zurücksetzen |
| 40 | Immobilien |
Ich... |
Bitte beachten Sie die vierte Seite, wählen Sie den MCU-Schnittstellenmodus |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | Ich... | LED-Anode |
| 45 | LED_K1 | Ich... | LED-Kathode |
| 46 | LED_K2 | Ich... | LED-Kathode |
| 47 | LED_K3 | Ich... | LED-Kathode |
| 48 | LED_K4 | Ich... | LED-Kathode |
Maximale absolute Grenze
| Artikel | Symbol | Wert | Einheit |
| Stromversorgungsspannung für Logik | VDD | 1.6 bis 3.3 | V |
| Eingangsspannung | Wein | VDD+0.3 | V |
| Betriebstemperatur | Topr | - 20 bis 70 | °C |
| Lagertemperatur | Tstg | - 30 bis 80 | °C |
Gleichspannungsmerkmale
| Artikel | Symbol | Min. | Typ | Maximal | Einheit | Prüfungszustand |
|
BetriebSpannung |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Versorgungsstrom | IDD | - | - | 5 | mA | VDD = 2,8 V, Ta = 25 °C |
| Eingangsspannung | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
EintrittsleckageStrom |
IIL | - Einer.0 | - | 1.0 | μA | VIN=VDD oder VSS |
Hintergrundbeleuchtung Elektrooptische Eigenschaften
| Artikel | Symbol | Min. | TYP | Maximal | Einheit |
Prüfung Die Situation |
| Versorgungsspannung | Vf | 3.0 | 3.2 | 3.4 | V | Wenn=80mA |
| Versorgungsstrom | Wenn | - | 80 | - | mA | - |
| Umspannung | - Ich weiß. | - | - | 5 | V | - |
| Leistungsausfall | Pd | - | 288 | - | mW | - |
| Lichtstärke für LCM |
- |
- | 250 | - | Cd/m2 | Wenn=80mA |
| Einheitlichkeit für LCM | - | 80 | - | - | % | Wenn=80 mA |
| Hintergrundlichtfarbe | Weiß | |||||
OptischeEigenschaften
| - Nein. Ich weiß nicht. | Artikel | Symbol | Bedingungen | Spezifikation | Einheit | |||
| Min. | Typ | Maximal | ||||||
| 1 | Reaktionszeit | Tr+Tf | 25°C |
- |
15 |
- |
Frau. | |
| 2 | Übertragbarkeit (mit PL) | T ((%) | - | - | 7.1 | - | - | |
|
3 |
Kontrastrate |
Die |
Der Wert der Verringerung wird durch die Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung. Blickwinkel |
- |
250 |
- |
- |
|
|
4 |
Beobachtung Winkel |
- Ich weiß. | θR |
Zinssätze |
- | 45 | - |
Der Grad |
| θL | - | 45 | - | |||||
| Ich weiß. | Θ+ | - | 35 | - | ||||
| - Das ist... | - | 15 | - | |||||
