Produktdetails:
|
| Produkt: | 1.8 Zoll TFT-Bildschirm | Auflösung: | 128x160 Pixel |
|---|---|---|---|
| Treiber-IC: | ILI9163C | Umriss Dim.: | 34,0 x 43,70 x 2,4 mm |
| Touch-Screen: | ohne Touchscreen | Ansichtsrichtung: | 6:00 |
| Schnittstelle: | SPI-Schnittstelle | Verbindung: | Löten |
| PIN -Nummer: | 18 Stifte | Oberflächenluminanz: | 250 cd/m2 (Nits) |
| LED LEBEN: | 40.000 Stunden | Einhaltung: | REACH- und RoHS-konform |
| Hervorheben: | 1,77-Zoll-TFT-LCD-Touchscreen,128x160 SPI-TFT-Display |
||
Kompakte, kostengünstige Touch-Display-Lösung für eingebettete und industrielle Anwendungen

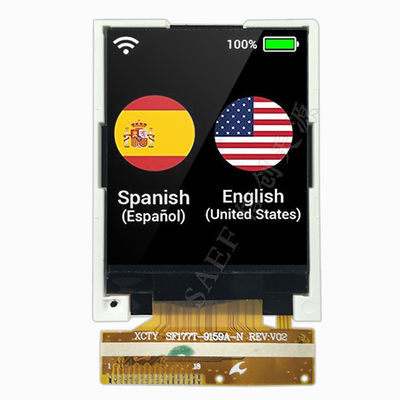

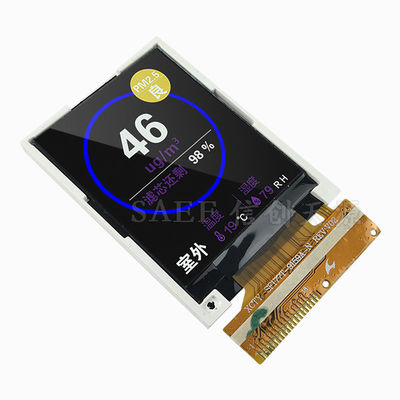

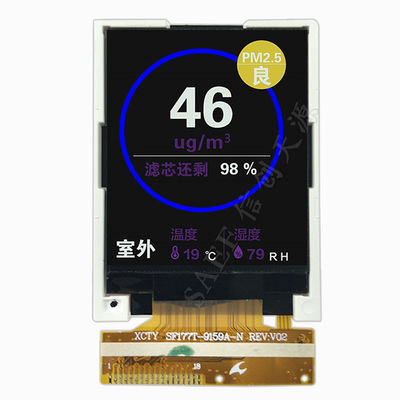

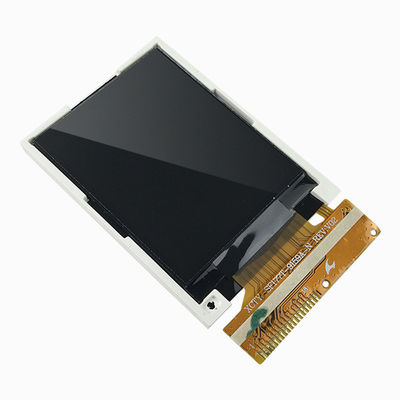

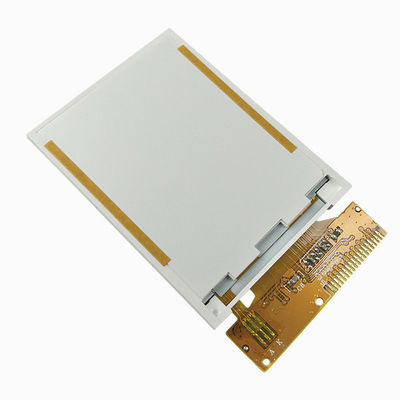

Saef Technology Limited präsentiert das SF-TC177T-9159B-N, ein zuverlässiges 1,77-Zoll-TFT-LCD-Modul, das für Anwendungen entwickelt wurde, bei denen Platz, Kosten und Touch-Funktionalität entscheidend sind.mit einer Auflösung von 128x160, integriertes 4-draht-resistives Touch-Panel und eine SPI-Schnittstelle, die vom IC ILI9163C gesteuert wird, ist dieses Modul ideal für Handgeräte, industrielle Steuerungen, tragbare Instrumente,und Schnittstellen für Unterhaltungselektronik.
Konzipiert für Einfachheit und Langlebigkeit:
Integrierte Resistive Touch: mit 1,000,000+ Berührungszyklen und Linearität innerhalb von ±1,5%, bietet dieses RTP eine zuverlässige Eingabe in Umgebungen, in denen ein kapazitiver Berührungsprozess möglicherweise nicht geeignet ist, wie z. B. Handschuhbetrieb oder staubige Bedingungen.
SPI-Schnittstelle für eine einfache Integration: Minimiert die Anzahl der Pins und vereinfacht das PCB-Layout, wodurch es mit einer Vielzahl von Mikrocontrollern kompatibel ist und die Systemkomplexität reduziert wird.
Kompaktes Ausmaß: Mit nur 34,0 mm × 43,70 mm × 2,4 mm ist dieses Display ideal für raumbeschränkte Designs, ohne dabei die Funktionalität zu beeinträchtigen.
Breiter Betriebstemperaturbereich: Zertifiziert für den Betrieb bei -20 °C bis +70 °C, um eine stabile Leistung unter unterschiedlichen Umgebungsbedingungen zu gewährleisten.
Technische Spezifikationen für die Validierung des Entwurfs:
Aktive Fläche: ca. 28,03 mm × 35,04 mm (berechnet anhand der typischen Pixelhöhe)
Stromversorgung: VDD = 2,6 V/3,3 V, VDDIO = 2,8 V/1,8 V
Hintergrundbeleuchtung: weiße LED, 3,0V 3,4V Vorwärtsspannung (30mA Antrieb)
Berührungsschaltfläche: Widerstand in der X-Achse 150 500Ω, in der Y-Achse 200 800Ω; Betriebsspannung ≤ 7 V Gleichstrom
Konformität: Konzipiert für die Erfüllung der industriellen Zuverlässigkeitsstandards mit Prüfungen auf hohe/niedrige Temperatur, Feuchtigkeit, Wärmeschock und Vibrationsbeständigkeit
Warum Sie sich für Saef für Ihre Displaylösung entscheiden?
Während dieses Modul standardmäßig mit einem widerstandsfähigen Touchpanel geliefert wird, bietet Saef kostenlose Halbanpassung an, um das Display genau an Ihre Bedürfnisse anzupassen:
Touch-Panel-Upgrades: Wechseln Sie zum kapazitiven Touch (PCT) mit I2C/SPI-Schnittstelle.
Schnittstellenflexibilität: Modifizieren Sie auf Basis Ihrer MCU-Auswahl auf RGB- oder parallele Schnittstellen.
Optische Anpassung: Einstellen der Helligkeit, des Kontrastes oder des Blickwinkels.
Mechanische Schneiderei: Anpassung von Umrissdimensionen, FPC-Länge oder Montageoptionen.
Ideal für
Handheld-Industrie-Terminals
Tragbare medizinische Überwachungsgeräte
Smart-Home-Steuerungsteile
Anzeigen für den Automobil-Aftermarket
Schnittstellen für Unterhaltungselektronik
IoT-Geräte-Dashboards
Gebaut, um zu integrieren, entwickelt, um zu funktionieren.
Bei Saef arbeiten wir mit Ingenieuren durch den gesamten Entwurfszyklus zusammen.und Anpassung, um sicherzustellen, dass Ihr Display nahtlos integriert und zuverlässig in Ihrer Anwendung.
Mechanische Umrissmaße
![]()
Definition des Schnittstellenpins
| Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
| 1 | VSS | Ich... | Boden |
| 2 | LED- | O | LED-Kathode |
| 3 | LED+ | O | LED-Anode |
| 4 | VSS | Ich... | Boden |
| 5 | Zurücksetzen | Ich... | LCM-Eingangssignal zurücksetzen |
| 6 | A0 | Ich... | Signal auswählen |
| 7 | SDA | Ich... | Anzeige des Dateneingabesignals |
| 8 | SCK | Ich... | Anzeige des Eingangssignals der Uhr |
| 9 | VDD | Ich... | Stromversorgung 2.8V Spannung |
| 10 | VDDIO | Ich... | Stromversorgung 2.8V/1.8V Spannung |
| 11 | CS | Ich... | Eingangspin für das Chipwahlsignal |
| 12 | VSS | Ich... | Boden |
| 13 | YD | Ich... | Touch-Panel-Eingabezeichen |
| 14 | XL | Ich... | Touch-Panel-Eingabezeichen |
| 15 | Zwei Jahre | Ich... | Touch-Panel-Eingabezeichen |
| 16 | XR | Ich... | Touch-Panel-Eingabezeichen |
| 17 | VSS | Ich... | Boden |
| 18 | VSS | Ich... | Boden |
Maximale absolute Grenze
| Artikel | Symbol | Wert | Einheit |
| Stromversorgungsspannung für Logik | VDD | 1.6 bis 3.3 | V |
| Eingangsspannung | Wein | VDD+0.3 | V |
| Betriebstemperatur | Topr | - 20 bis 70 | °C |
| Lagertemperatur | Tstg | - 30 bis 80 | °C |
Gleichspannungsmerkmale
| Artikel | Symbol | Min. | Typ | Maximal | Einheit | Prüfungszustand |
|
Betrieb Spannung |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Versorgungsstrom | IDD | - | - | 5 | mA | VDD = 2,8V, Ta = 25,C |
| Eingangsspannung | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
Eintrittsleckage Strom |
IIL | - Einer.0 | - | 1.0 | μA | VIN=VDD oder VSS |
Hintergrundbeleuchtung Elektrooptische Eigenschaften
| Artikel | Symbol | Min. | TYP | Maximal | Einheit |
Prüfung Die Situation |
| Versorgungsspannung | Vf | 3.0 | 3.2 | 3.4 | V | Wenn=30 mA |
| Versorgungsstrom | Wenn | - | 30 | - | mA | - |
| Umspannung | - Ich weiß. | - | - | 5 | V | - |
| Leistungsausfall | Pd | - | 288 | - | mW | - |
| Lichtstärke für LCM |
- |
- | 250 | - | Cd/m2 | Wenn=30mA |
| Einheitlichkeit für LCM | - | 80 | - | - | % | Wenn=30 mA |
| Hintergrundlichtfarbe | Weiß | |||||
Optische Eigenschaften
| - Nein. Ich weiß nicht. | Artikel 1 Buchstabe a | Symbol | Bedingungen | Spezifikation | Einheit | |||
| Min. | Typ | Maximal | ||||||
| 1 | Reaktionszeit | Tr+Tf | 25°C |
- |
15 |
- |
Frau. | |
| 2 | Übertragbarkeit (mit PL) | T ((%) | - | - | 7. 1 | - | - | |
|
3 |
Kontrastrate |
Die |
Der Wert der Verringerung wird durch die Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung. Ansehen Winkel |
- |
250 |
- |
- |
|
|
4 |
Beobachtung Winkel |
- Ich weiß. | θR |
Zinssätze |
- | 45 | - |
Der Grad |
| θL | - | 45 | - | |||||
| Ich weiß. | Θ+ | - | 35 | - | ||||
| - Das ist... | - | 15 | - | |||||
