Produktdetails:
|
| Produkt: | 1,14-Zoll-TFT-LCD | Auflösung: | 135 x 240 Pixel (RGB) |
|---|---|---|---|
| Anzeigetyp: | IPS TFT, normalerweise schwarz | Schnittstelle: | 4-Wire-Spi |
| Betriebstemp: | -20°C bis +70°C | Treiber-IC: | ST7789V |
| Oberflächenluminanz: | 400 cd/m² (typisch) | Ansichtsrichtung: | 80° in alle Richtungen |
| Versorgungsspannung: | 2,5 V – 3,3 V | Hintergrundbeleuchtung: | weiße LED, 20mA Antriebsstrom |
| Touchpanel: | Nicht im Lieferumfang enthalten (auf Anfrage anpassbar) | Einhaltung: | REACH- und RoHS-konform |
| Hervorheben: | 1.14-Zoll-TFT-LCD-Modul,SPI-Schnittstellen TFT-Display,LCD-Modul mit geringer Leistung ST7789V |
||
Ultrakompaktes, hochleistungsfähiges TFT-LCD für raumbegrenzte Embedded-Designs

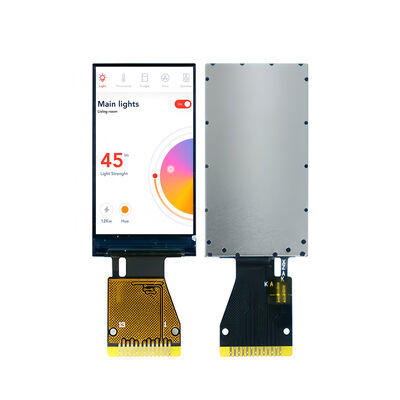

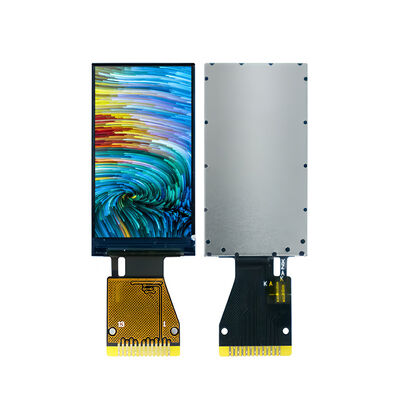

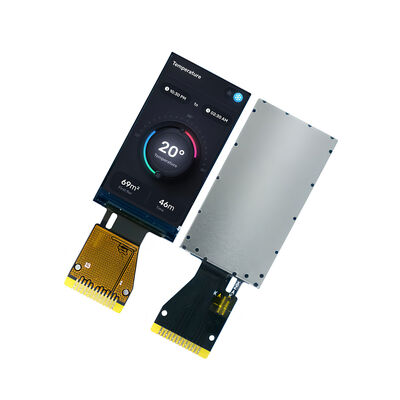

Saef Technology Limited stellt das SFTO114JY-7422AN vor, ein 1,14-Zoll-TFT-LCD-Modul, das für Anwendungen entwickelt wurde, bei denen Größe, Energieeffizienz und visuelle Klarheit entscheidend sind. Mit einer Auflösung von 135×240, einer Helligkeit von 400 cd/m² und einer ultrakompakten Größe von 17,6 mm × 31,0 mm ist dieses Display ideal für Wearables, tragbare medizinische Monitore, IoT-Dashboards, Handheld-Instrumente und Smart-Home-Schnittstellen.
Optimiert für Low-Power- und High-Integration-Designs:
Effiziente SPI-Schnittstelle: Die 4-Leiter-SPI-Schnittstelle minimiert die Pinanzahl und vereinfacht das PCB-Layout, was sie ideal für mikrocontrollerbasierte Systeme mit begrenztem I/O macht.
Hohe Helligkeit und Kontrast: Mit 400 cd/m² und einem Kontrastverhältnis von 800:1 gewährleistet dieses Display eine hervorragende Lesbarkeit sowohl in Innenräumen als auch in Umgebungen in der Nähe von Außenbereichen.
Breiter Betriebstemperaturbereich: Zertifiziert für den Betrieb von -20°C bis +70°C, geeignet für Geräte, die unterschiedlichen Umgebungsbedingungen ausgesetzt sind.
Geringes Leistungsprofil: Verbraucht im Betrieb nur typischerweise 8 mA und im Schlafmodus nur 15 µA, wodurch die Akkulaufzeit in tragbaren Anwendungen verlängert wird.
Technische Daten für die technische Bewertung:
Aktive Fläche: 14,864 mm × 24,912 mm
Pixelabstand: 0,1101 mm (H) × 0,1038 mm (V)
Versorgungsspannung: VDD = 2,4 V–3,3 V, VDDIO = 1,65 V–3,3 V
Hintergrundbeleuchtungsspannung: 2,9 V–3,1 V (typisch 3,0 V)
Betriebsdauer: typisch 30.000 Stunden
Konformität: RoHS, REACH, ISO9001:2015, ISO14001:2015
Warum Saef als Partner für Ihre Display-Lösung?
Obwohl dieses Modul als Standard-Display ohne Touch-Funktion angeboten wird, ist Saef auf semi-kundenspezifische und vollständig kundenspezifische Display-Lösungen spezialisiert. Wir können resistive oder kapazitive Touchpanels integrieren, Schnittstellen modifizieren, Helligkeitsstufen anpassen oder mechanische Konturen an Ihre genauen Designanforderungen anpassen – alles mit technischer Unterstützung während des gesamten Prozesses.
Ideal für:
Wearable Gesundheits- und Fitnessgeräte
Tragbare medizinische Diagnosegeräte
Smart-Home-Bedienfelder
IoT-Sensordisplays
Handheld-Test- und Messwerkzeuge
Industrielle Statusanzeigen
Zusatzdisplays für Unterhaltungselektronik
Entwickelt für Passform, gebaut für Leistung.
Bei Saef wissen wir, dass jedes Pixel und jeder Pin zählt. Unser Entwicklungsteam ist bereit, Ihnen bei der nahtlosen Integration dieses Displays in Ihr Produkt zu helfen – oder es anzupassen, um Ihre Anforderungen besser zu erfüllen.
Handlungsaufforderung für hochwertige Anfragen:
Benötigen Sie eine kompakte Display-Lösung, die keine Kompromisse bei der Leistung eingeht? Fordern Sie noch heute ein Muster, ein Datenblatt oder eine individuelle Designberatung mit unserem Entwicklungsteam an.
Mechanische Abmessungen
![]()
Absolute Maximalwerte
| Parameter | Symbol | Min | Max | Einheit |
| Versorgungsspannung (I/O) | VDD | -0,3 | 4,6 | V |
| Analoge Versorgungsspannung | VDDIO | -0,3 | 4,6 | V |
| Logikeingangsspannung | VIN | -0,3 | VDD+0,3 | V |
| Betriebstemperatur | Top | -20 | 70 | ℃ |
| Lagertemperatur | Tst | -30 | 80 | ℃ |
Elektrische Eigenschaften
| Parameter | Symbol | Min | TYP | MAX | Einheit |
| Spannung für LED-Hintergrundbeleuchtung | VbL | 2,9 | 3,0 | 3,1 | V |
| Versorgungsspannung für Logik | VDD | 2,4 | 2,8 | 3,3 | V |
| Betriebsspannung der Schnittstelle | VDDIO | 1,65 | 1,8 | 3,3 | V |
| Gate-Treiber-Hochspannung | VGH | 12,2 | - | 14,97 | V |
| Gate-Treiber-Niederspannung | VGL | -12,5 | - | -7,16 | V |
| Betriebsstrom für VDD | IDD | -- | 8 | 10 | mA |
| Strom für LED-Hintergrundbeleuchtung | I bL | 20 | - | mA | |
| Helligkeit | Lbr | 350 | 400 | -- | cd/m2 |
| Schlafmodus VDD | I dd | -- | 15 | 30 | uA |
| Schlafmodus VDDIO | I ddio | -- | 5 | 10 | uA |
|
Betriebslebensdauer |
-- |
20000 |
30000 |
-- |
Stunden |
Schnittstellen-Pin-Definition
| NR. | Symbol | Beschreibung |
| 1 | NC | Kein Anschluss. |
| 2 | NC | Kein Anschluss. |
| 3 | SDA | SPI-Schnittstellen-Eingangs-/Ausgangspin. |
| 4 | SCL | Dieser Pin wird als serieller Schnittstellentakt verwendet. |
| 5 | RS | Auswahl-Pin für Display-Daten/Befehle in der seriellen 4-Leiter-Schnittstelle. |
| 6 | RESET | Dieses Signal setzt das Gerät zurück, das Signal ist aktiv niedrig. |
| 7 | CS | Chip-Auswahl-Pin, Low-Enable, High-Disable. |
| 8 | GND | Masseanschluss. |
| 9 | NC | Kein Anschluss. |
| 10 | VDD | Stromversorgung für Analog |
| 11 | LEDK | LED-Kathode |
| 12 | LEDA | LED-Anode |
| 13 | GND | Masseanschluss. |
Optische Eigenschaften
| Artikel | Symbol |
Messung Bedingungen |
Min. | Typ. | Max. | Einheit | |
| Reaktionszeit | Tr+Tf |
θ = 0o φ = 0o |
25 oC |
- |
30 | 40 |
ms |
|
Betrachtungswinkel |
θ |
φ = 0o | 25 oC | - | 80 | - |
Grad |
| φ =180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ =270o | 25 oC | - | 80 | - | |||
| Kontrastverhältnis | CR | - | 25 oC | 800 | - | - | |
|
Farbe von CIE Koordinate |
Weiß | X | 25 oC | 0,304 | 0,306 | 0,308 |
- |
| Y | 25 oC | 0,325 | 0,327 | 0,329 | |||
| Rot | X | 25 oC | 0,608 | 0,610 | 0,612 | ||
| Y | 25 oC | 0,331 | 0,333 | 0,335 | |||
| Grün | X | 25 oC | 0,279 | 0,281 | 0,283 | ||
| Y | 25 oC | 0,531 | 0,533 | 0,535 | |||
| Blau | X | 25 oC | 0,144 | 0,146 | 0,148 | ||
| Y | 25 oC | 0,136 | 0,138 | 0,140 | |||
|
Transmission (mit Polarisator) |
4,8 | % | |||||
