Produktdetails:
|
| Produkt: | 3,5 Zoll TFT LCD | Auflösung: | 320 × 480 Pixel (RGB) |
|---|---|---|---|
| Schnittstelle: | 16-Bit-Parallel (DBI Typ B) | Umriss Dim.: | 54.48*84.71*3. 25 mm |
| Ansichtsrichtung: | 12 Uhr | Touch-Screen: | mit einer Breite von mehr als 20 mm, |
| Treiber-IC: | ILI9488 | Kontrastverhältnis: | 250:1 |
| Noten-Haltbarkeit: | Über 1.000.000 Eingabezyklen | Oberflächenluminanz: | 300 cd/m² (typisch) |
| Betriebstemperatur.: | -20°C bis +70°C | Einhaltung: | REACH- und RoHS-konform |
| Hervorheben: | 3,5-Zoll-TFT-LCD,TFT-LCD mit resistiver Berührungsplatte |
||
Zuverlässige und kostengünstige Touchscreen-Lösung für anspruchsvolle Embedded-Anwendungen

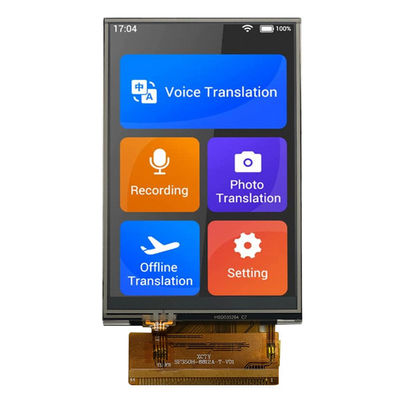

Saef Technology Limited präsentiert das SF-TC350H-8812A-T, ein robustes 3,5-Zoll-TFT-LCD-Modul, das für Anwendungen entwickelt wurde, bei denen Haltbarkeit, Einfachheit und Zuverlässigkeit von größter Bedeutung sind.mit einer Auflösung von 320×480Das Modul ist ideal für industrielle HMI, medizinische Geräte, Point-of-Sale-Systeme,mit einer Leistung von mehr als 50 W und.
Konzipiert für Stabilität und einfache Integration:
Nachgewiesene Resistive Touch Technologie:000Diese RTP bietet eine zuverlässige Leistung in Umgebungen, in denen der kapazitive Berührungsprozess weniger geeignet ist, wie z. B. Handschuhbetrieb oder staubige Bedingungen.
Breiter Betriebstemperaturbereich: Zertifiziert für den Betrieb bei -20 °C bis +70 °C und für die Lagerung bei -30 °C bis +80 °C, um eine gleichbleibende Leistung in anspruchsvollen Umgebungen zu gewährleisten.
Einfache Schnittstelle und geringer Systemüberlastung: Die 16-Bit-parallele Schnittstelle reduziert die Entwicklungskomplexität und ist mit einer Vielzahl von Mikrocontrollern und eingebetteten Prozessoren kompatibel.Beschleunigung der Markteinführungszeit.
Optische Leistung auf Lesbarkeit zugeschnitten: 300 cd/m2 Helligkeit und Kontrastverhältnis 250:1 bieten eine klare Sichtbarkeit bei typischen Innen- und Industriebeleuchtungsbedingungen.Die Sichtrichtung um 12 Uhr optimiert die Ausrichtung des Displays für vertikal montierte Anwendungen.
Technische Spezifikationen für die Prüfung des Entwurfs:
Stromversorgung: VDD = 2,8V ± 0,2V, IOVCC = 1,8V ∼ 2,8V
Hintergrundbeleuchtung: weiße LED-Kantenbeleuchtung, 19,2 V typische Vorwärtsspannung (20mA-Antrieb)
Berührungsschaltfläche: Widerstand in der X-Achse 300 900Ω, in der Y-Achse 200 500Ω; Betriebsspannung ≤ 7 V Gleichstrom
Mechanische Umriss: 54,48 mm × 84,71 mm × 3,25 mm (maximal)
Konformität: Konzipiert für die Erfüllung der industriellen Zuverlässigkeitsstandards mit Prüfungen auf hohe/niedrige Temperatur, Feuchtigkeit, Wärmeschock und Vibrationsbeständigkeit
Warum Sie sich für Saef für Ihre Displaylösung entscheiden?
Während dieses Modul standardmäßig mit einem widerstandsfähigen Touch-Panel geliefert wird, verstehen wir, dass sich die Anforderungen des Projekts weiterentwickeln.
Touch-Panel-Upgrades: Migration von der resistiven auf die kapazitive Berührung (PCT) mit I2C/SPI-Schnittstelle.
Schnittstellenanpassung: Anpassen auf RGB-, SPI- oder MIPI-DSI-Schnittstellen basierend auf Ihrer Systemarchitektur.
Optische und mechanische Anpassungen: Einstellen Sie die Helligkeit, die Bindungsmethoden, die FPC-Länge oder die Umrissdimensionen.
Custom Branding: Logos, benutzerdefinierte Masken oder dekorative Grenzen hinzufügen.
Ideal für
Industrielle Steuerungen und HMI
Medizinische Überwachungs- und Diagnoseausrüstung
Tragbare Prüf- und Messgeräte
Einzelhandels-POS-Terminals und Kioske
Anzeigen für den Automobil-Aftermarket
Heimautomation und Sicherheitsplatten
Entworfen für Ingenieure, von Ingenieuren.
Bei Saef arbeiten wir mit Ihnen durch den gesamten Designzyklus zusammen, indem wir Ihnen Proben, technische Dokumentation und Anpassungsunterstützung zur Verfügung stellen, um sicherzustellen, dass sich Ihr Display nahtlos integriert und zuverlässig funktioniert.
Aufruf zum Handeln bei wichtigen Anfragen:
Wenn Sie ein Display benötigen, das Ihren Anforderungen an Zuverlässigkeit entspricht, wenden Sie sich an unser Ingenieursteam, um Datenblätter, Auswertungsproben oder eine kundenspezifische Designberatung zu erhalten.
Mechanische Abmessungen
![]()
Definition des Schnittstellenpins
| Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
| 1 | GND | Ich... | Stromversorgung |
| 2 | LED-K6 | Ich... | LED-Kathode |
| 3 | LED-K5 | Ich... | LED-Kathode |
| 4 | LED-K4 | Ich... | LED-Kathode |
| 5 | LED-K3 | Ich... | LED-Kathode |
| 6 | LED-K2 | Ich... | LED-Kathode |
| 7 | LED-K1 | Ich... | LED-Kathode |
| 8 | LED-A | Ich... | LED-Anode |
| 9 | GND | Ich... | Stromversorgung |
| 10 | GND | Ich... | Stromversorgung |
| 11 | VCC | Ich... | 2.8V Stromquelle |
| 12 | /RESET | Ich... | Wiederherstellen des Signalpins |
| 13 | GND | Ich... | Stromversorgung |
| 14 | GND | Ich... | Stromversorgung |
| 15 bis 30 | Die Daten sind in der Liste aufgeführt. | Eingang und Ausgang | Datensignal |
| 31 | /RD | Ich... | Lesen von Stroboskop-Signal-Eingabe-Pin |
| 32 | /WR | Ich... | Schreiben Sie Stroboskop-Signal-Eingabe-Pin |
| 33 | RS | Ich... | Signal auswählen |
| 34 | CS | Ich... | Eingangspin für das Chipwahlsignal |
| 35 | GND | Ich... | Stromversorgung |
| 36 | Zulassung | Ich... | 1.8V~2.8V Stromquelle |
| 37 | GND | Ich... | Stromversorgung |
| 38 | GND | Ich... | Stromversorgung |
| 39 | YD | Ich... |
Touch-Panel-Pin |
| 40 | XR | Ich... | |
| 41 | Zwei Jahre | Ich... | |
| 42 | XL | Ich... | |
| 43 | GND | Ich... | Stromversorgung |
| 44 | GND | Ich... | Stromversorgung |
Maximale absolute Grenze
| Artikel | Symbol | Wert | Einheit |
| Stromversorgungsspannung für Logik | VDD | 1.6 bis 3.3 | V |
| Eingangsspannung | Wein | VDD+0.3 | V |
| Betriebstemperatur | Topr | - 20 bis 70 | °C |
| Lagertemperatur | Tstg | - 30 bis 80 | °C |
Gleichspannungsmerkmale
| Artikel | Symbol | Min. | Typ | Maximal | Einheit | Prüfungszustand |
|
Betrieb Spannung |
VDD | 2.6 | 2.8 | 3.0 | V | - |
| Versorgungsstrom | IDD | - | TBD | - | mA | VDD = 2,8 V, Ta = 25 °C |
| Eingangsspannung | HIV | 0.7VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.3VDD | V | ||
|
Eintrittsleckage Strom |
IIL | - | TBD | - | μA | VIN=VDD oder VSS |
Hintergrundbeleuchtung Elektrooptische Eigenschaften
| Artikel | Symbol | Min. | TYP | Maximal | Einheit |
Prüfung Die Situation |
| Versorgungsspannung | Vf | 19.2 | V | Wenn=20 mA | ||
| Versorgungsstrom | Wenn | - | 20 | - | mA | - |
| Umspannung | - Ich weiß. | - | - | 5 | V | - |
| Leistungsausfall | Pd | - | 384 | - | mW | - |
| Lichtstärke für LCM |
- |
- | 300 | - | Cd/m2 | Wenn=20mA |
| Einheitlichkeit für LCM | - | 80 | - | - | % | Wenn=20 mA |
| Hintergrundlichtfarbe | Weiß | |||||
Spezifikationen des Touchscreen-Panels
| Das ist es. | Symbol | - Ich weiß nicht. | Der Typ. | Max, du bist ein guter Mann. | Einheit | Anmerkung |
| Transparenz | - | - | 82 | - | % | JIS K-7105 |
| Nebel | - | - | 1 | - | % | JIS K-7105 |
| Oberflächenhärte | - | - | 3 | - | H | 150 gf 45° |
| FPC Schälfestigkeit | - | 5 | - | N | Aufwärts 90° | |
| FPC-Biegen | - | - | 3 | - | Zyklus | R ist 1.0, 90° |
| Eintrittskraft | - | - | 50 | Frau der Frau | - | |
| Nennspannung | V-Berührung | 7 | V | DC | ||
| X-Achsenwiderstand | Rx | 300 | 900 |
FPC-PIN |
||
| X-Achsenwiderstand | - Das ist das. | 200 | 500 | |||
| Linearität | - | - | ± 15 | ± 20 | % | - |
| Ich habe geredet. | - | - | - | 20 | m | - |
| Widerstand gegen Isolierung | - Ich weiß. | 10 | - | - | MΩ | - |
| Anmerkungen Leben | - | 100,000 | - | - | Zeiten | - |
| Eingabezeit | - | 1,000,000 | - | - | Zeiten | - |
Optische SSpezifikationen
| - Nein. Ich weiß nicht. | Artikel 1 Buchstabe a | Symbol | Bedingungen | Spezifikation | Einheit | |||
| Min. | Typ | Maximal | ||||||
| 1 | Reaktionszeit | Tr+Tf | 25°C |
- |
15 |
- |
Frau. | |
| 2 | Übertragbarkeit (mit PL) | T ((%) | - | - | 7.1 | - | - | |
|
3 |
Kontrastrate |
Die |
Der Wert der Verringerung wird durch die Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung. AnsehenWinkel |
- |
250 |
- |
- |
|
|
4 |
Beobachtung Winkel |
- Ich weiß. | θR |
Zinssätze |
- | 45 | - |
Der Grad |
| θL | - | 45 | - | |||||
| Ich weiß. | Θ+ | - | 45 | - | ||||
| - Das ist... | - | 30 | - | |||||
