Produktdetails:
|
| Produkt: | 1,05-Zoll-TFT-LCD | Auflösung: | 120 x 240 Pixel (RGB) |
|---|---|---|---|
| Anzeigetyp: | IPS TFT, normalerweise schwarz | Schnittstelle: | 4-Wire-Spi |
| Betriebstemp: | -20°C bis +70°C | Treiber-IC: | GC9A01 |
| Oberflächenluminanz: | 400 cd/m² (typisch) | Ansichtsrichtung: | 80° in alle Richtungen |
| Versorgungsspannung: | 2,5 V – 3,3 V | Abmessungen: | 14,25 mm x 28,60 mm x 1,56 mm |
| Touchpanel: | Nicht im Lieferumfang enthalten (anpassbar) | Einhaltung: | REACH- und RoHS-konform |
| Hervorheben: | 1,05-Zoll-TFT-LCD-Anzeigemodul,120x240 TFT-LCD-Anzeigemodul |
||

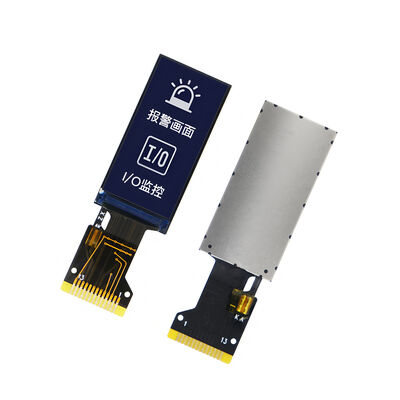

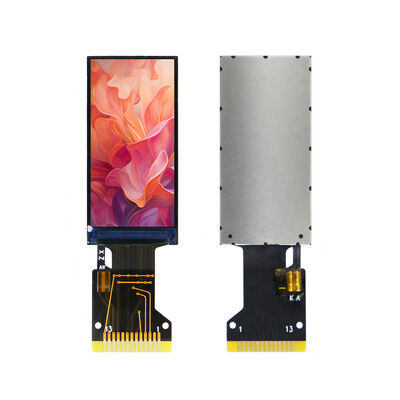

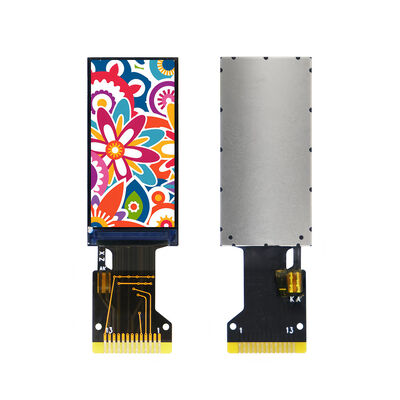

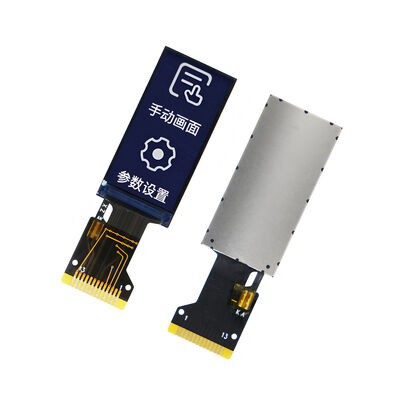

Saef Technology Limited stellt das SFTO105JY-7403AN vor, ein erstklassiges 1,05 Zoll TFT-LCD-Modul, das für Ingenieure und Produktentwickler entwickelt wurde, die eine kompakte, leistungsstarke Display-Lösung suchen.mit einem scharfen IPS-Panel von 120x240 und einer Helligkeit von 400 cd/m2, dieses Modul bietet eine außergewöhnliche Lesbarkeit in Innen- und Außenumgebungen.Es integriert sich nahtlos in platzbeschränkte eingebettete Systeme, IoT-Geräte, Wearables und industrielle HMI.
Schärfe, Weitwinkel-IPS-Display:
Die IPS-Technologie sorgt für minimale Farbverschiebungen und ist somit ideal für Anwendungen mit mehreren Ausrichtungen.
Optimiert für raue Umgebungen:
Zuverlässig von -20°C bis +70°C und mit einer Lagertoleranz von -30°C bis 80°C. Konzipiert, um Leistung unter anspruchsvollen Bedingungen zu erhalten, von Automobil-Armaturenbrett bis hin zu Außenüberwachungseinrichtungen.
Niedrigleistungs- effizientes Design:
Unterstützt eine 2,5 V ∼ 3,3 V-Versorgung und verfügt über eine einzige weiße LED-Hintergrundbeleuchtung mit einem typischen Strom von 20 mA. Ideal für batteriebetriebene und energieempfindliche Anwendungen.
Kompakt und einfach zu integrieren:
Die Modulgröße beträgt nur 14,25 mm x 28,60 mm x 1,56 mm, mit einer aktiven Fläche von 11,88 mm x 23,76 mm. Der 4-drahtige SPI reduziert die Pinzahl und vereinfacht das PCB-Layout.
Standardmäßig keine Berührung, aber vollständig anpassbar:
Dieses Standardmodell beinhaltet kein Touch-Panel, bietet jedoch kostenlose oder halb kundenspezifische Optionen, darunter resistive oder kapazitive Touch-Overlays (RTP/CTP), maßgeschneiderte Schnittstellen, Steckverbinder,und mechanische Anpassungen, um Ihren genauen Designanforderungen gerecht zu werden.
Wir verstehen die Herausforderungen, denen Sie gegenüberstehen: die Auswahl eines Displays, das Größe, Klarheit, Stromverbrauch und Umweltschutz ausgleicht.
Hohe Helligkeit und optische Leistung:
400 cd/m2 sorgen für Sichtbarkeit bei starker Beleuchtung, ein Kontrastverhältnis von 800:1 und eine schnelle Reaktionszeit verbessern das Nutzererlebnis bei dynamischen Inhalteanwendungen.
Zuverlässige Verbindung und Signalintegrität:
Klare Timing-Charakteristiken und eine gut definierte Auslegung (einschließlich RESET, D/C und CS-Steuerung) sorgen für eine stabile Kommunikation mit Host-MCUs wie STM32, ESP32 und Raspberry Pi.
Qualitätssicherung und Konformitätssicherung:
Jedes Modul unterliegt einer strengen Inspektion nach MIL-STD-105E mit AQL-Grenzwerten für größere und kleinere Mängel.und EU-Umweltrichtlinien für die europäischen und nordamerikanischen Märkte.
Erweiterte Haltbarkeitsprüfung:
Unterliegt einem Betrieb bei hohen/niedrigen Temperaturen, thermischem Zyklus, Vibrationen, ESD (±8kV Luft, ±4kV Kontakt) und Fallprüfungen, um eine langfristige Zuverlässigkeit bei Einsätzen im realen Bereich zu gewährleisten.
Expertenunterstützung und Anpassung:
Wir arbeiten direkt mit Ingenieursteams zusammen, um Anpassungen, technische Dokumentation und Integrationsunterstützung zu bieten.oder Touch-Funktion, können wir uns schnell anpassen.
Schnelle Prototypenfertigung und Volumenlieferung:
Ideal sowohl für Forschung und Entwicklung als auch für die Skalierung der Produktion. Unsere Produktionsstätte in Shenzhen ist ausgestattet, um hochwertige Module mit gleichbleibender Leistung zu liefern.
Global Logistics und direkter Zugang für Ingenieure:
Dienstleistungen für OEMs und Systemintegratoren in Europa und den USA mit zuverlässiger Versandleistung und direkten technischen Kontakten.
Tragbare Geräte
Tragbare medizinische Geräte
Industrielle Steuerungen
Smart Home-Schnittstellen
Anzeigen für die Automobilindustrie
IoT-Gateways und Sensoren
Verbraucherelektronik
Erhöhen Sie Ihr Produkt mit einem Display, das Klarheit, Langlebigkeit und Designflexibilität kombiniert.
Kontaktieren Sie Saef Technology noch heute, um Datenblätter, kundenspezifische Angebote und technische Muster zu erhalten.
Mechanische Abmessungen
![]()
Absolute Höchstratings
| Artikel | Symbol | - Ich weiß nicht. | Max, du bist ein guter Mann. | Einheit |
| Analogversorgungsspannung | VCC | - Oh, nein.3 | 4.6 | V |
| Betriebstemperatur | Oberste | - 20 | 70 | °C |
| Lagertemperatur | Tst | - 30 | 80 | °C |
Gleichspannungsmerkmale
| Artikel | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Analogversorgungsspannung | VCC | 2.5 | 2.8 | 3.3 | V |
| Eingangs-Hochspannung | Fahrzeugnummer | 0.7*IOVCC | - | Zulassung | V |
| Niedrige Eingangsspannung | VIL | VSS | - | 0.3*IOVCC | V |
| Ausgangshochspannung | VOH | 0.8*IOVCC | - | Zulassung | V |
| Ausgangs-Niedrigspannung | VOL | VSS | - | 0.2*IOVCC | V |
| Eingangsstrom | IIN | - | 20 | - | mA |
Hintergrundbeleuchtung
| Artikel | Symbol | - Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit |
| Vorwärtsspannung | VF | 2.9 | 3.0 | 3.1 | V |
| Vorwärtsstrom | Wenn | - | 20 | - | mA |
| Leistungsausfall | Pd | - | 60 | - | mW |
| LED-Lebensdauer ((25 oC) | - | 30000 | 40000 | - | Stunden |
| Oberflächenhelligkeit | - | - | 400 | - | cd/m2 |
Definition des Schnittstellenpins
| - Nein. | Symbol | Beschreibung |
| 1 | NC | Keine Verbindung. |
| 2 | NC | Keine Verbindung. |
| 3 | SDA | SPI-Schnittstellen-Eingangs-/Ausgangspinn. |
| 4 | SCL | Serielle Schnittstellenuhr. |
| 5 | D/C | Anzeige von Daten/Befehlsauswahl-Pin |
| 6 | RESX |
Dieses Signal wird das Gerät zurücksetzen und muss angewendet werden, um den Chip richtig zu initialisieren. - Das Signal ist schwach. |
|
7 |
CSX |
-Pin zur Auswahl des Chips Niedrig aktivieren. Hochgeschwächt. |
| 8 | GND | Auf den Boden. |
| 9 | NC | Keine Verbindung. |
| 10 | VCC | Stromversorgung für Analog. |
| 11 | LED-K | Hintergrundlichtkatode |
| 12 | LED-A | Anode für Hintergrundbeleuchtung |
| 13 | GND | Auf den Boden. |
Optische Eigenschaften
| Artikel | Symbol |
Messung Bedingungen |
- Ich weiß nicht. | Das ist typisch. | Max, du bist ein guter Mann. | Einheit | |
| Reaktionszeit | Tr+Tf |
θ = 0o φ = 0o |
25 oC |
- |
30 | 40 |
m |
|
Blickwinkel |
θ |
φ = 0o | 25 oC | - | 80 | - |
Der Grad |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Kontrastverhältnis | Zinssatz | - | 25 oC | 800 | - | - | |
|
Farbe der CIE Koordinate |
Weiß | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| Rot | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| Grün | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| Blau | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
|
Übertragbarkeit (mit Polarisator) |
5.09 | % | |||||
