Produktdetails:
|
| Anzeigetyp: | TFT-LCD, RGB | Bildschirmgröße: | 3.5 Zoll |
|---|---|---|---|
| Auflösung: | Pixel 320x480 | Ansichtsrichtung: | 12:00 |
| Schnittstelle: | MCU (16-Bit parallel) | Betriebsspannung: | 2,6 V – 3,3 V (Logik) |
| PIN -Nummer: | 32 Stifte | Verbindung: | Stecker (anpassen) |
| Oberflächenluminanz: | 200cd/m2 (Nits) | Betriebstemperatur.: | -20 ° C bis +70 ° C. |
| LED LEBEN: | 40.000 Stunden | Einhaltung: | REACH- und RoHS-konform |
| Hervorheben: | 30,5-Zoll-TFT-LCD-Displaymodul,320x480 RGB-LCD-Display |
||

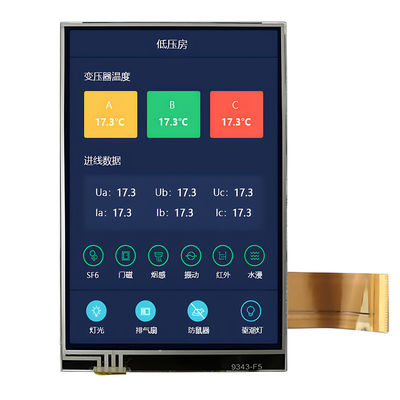

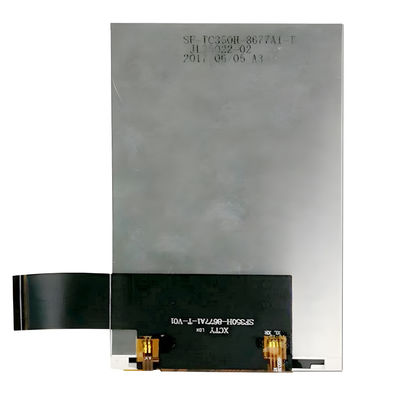

Saef Technology Limited stellt ein robustes 3,5-Zoll-TFT-LCD-Display-Modul vor, das für anspruchsvolle Anwendungen entwickelt wurde, bei denen Klarheit, Zuverlässigkeit und einfache Integration von entscheidender Bedeutung sind.Mit einem hellen 320×480 RGB-Panel, ILI9488 Treiber und breiter Betriebstemperaturbereich, ist dieses Display ideal für industrielle HMI, medizinische Geräte, Automobil-Armaturenbretter, IoT-Terminals und tragbare Instrumente.
✅ Hochauflösendes TFT-Display
320 × 480 RGB-Pixel liefern scharfen Text, Grafiken und Symbole mit wahrer Farbdarstellung.
✅ Breiter Betriebstemperaturbereich
Für -20°C bis +70°C bestimmt, um eine stabile Leistung in anspruchsvollen Umgebungen zu gewährleisten, von den Fabrikböden bis hin zu Kiosken im Freien.
✅ MCU Parallel Interface mit ILI9488 Treiber
Eine einfache 16-Bit-Parallelschnittstelle ermöglicht eine schnelle Datenübertragung und eine einfache Integration mit gängigen Mikrocontrollern (STM32, PIC, AVR, NXP).
✅ Hohe Helligkeit und hervorragender Kontrast
Die Helligkeit von 200 cd/m2 und das Kontrastverhältnis von 700:1 sorgen für eine klare Sicht auch bei starkem Umgebungslicht.
✅ Weite Blickwinkel
Horizontale Blickwinkel bis 45° links/rechts, vertikal bis 35° oben / 30° unten, geeignet für Anwendungen mit mehreren Benutzern.
✅ Niedriger Stromverbrauch
Typischer Logikstrom < 5 mA mit effizienter LED-Hintergrundbeleuchtung für eine längere Akkulaufzeit in tragbaren Geräten.
✅ Industrielle Zuverlässigkeit
Testen unter thermischem Schock, Luftfeuchtigkeit und längeren Temperaturzyklen nach Branchenzuverlässigkeitsstandards.
✅ Anpassbare Touch & Design-Optionen
Wir bieten kostenlose, halbmaßgeschneiderte Designunterstützung hinzufügen von resistenten oder kapazitiven Touch-Panels, ändern Steckverbinder, anpassen Firmware oder maßgeschneiderte mechanische Umrisse auf Ihre genauen Spezifikationen.
Das 3,5 Zoll große TFT-Modul von Saef® ist mit Blick auf den Systemingenieur konzipiert:
Ein integrierter Gleichspannungsumrichter vereinfacht die Konstruktion der Stromversorgung
Detaillierte Zeitdiagramme und Initialisierungscode für schnelleres Prototyping
FPC mit verstärkter Biegefläche sorgt für zuverlässige Verbindungen in kompakten Konstruktionen
Mechanische Zeichnungen mit eingeschlossenen Toleranzen für die präzise Montage und Montage
Egal, ob Sie ein industrielles Bedienfeld, einen medizinischen Monitor, ein Fahrzeugdisplay oder eine intelligente Heimsteuerung entwickeln, dieses Modul bietet eine zuverlässige Leistung mit minimalen Design-Overheads.
Technisches Fachwissen: Unser Ingenieursteam unterstützt die Überprüfung der Schemata, das Tuning der Firmware und die Anpassungen.
Schnelle Prototypenfertigung: Proben innerhalb von 5 bis 7 Werktagen mit vollständiger Dokumentation.
Marktbereit: Konform mit den Richtlinien ROHS, REACH und CE für einen nahtlosen Eintritt in die europäischen und nordamerikanischen Märkte.
Qualitätssicherung: Jede Einheit wird gemäß MIL-STD-105E Stufe II einer AQL-Inspektion unterzogen, wobei 0,65% AQL für größere Mängel gelten.
Industrielle HMI und Steuerungen
Medizinische Überwachungs- und Diagnosegeräte
Automobil- und Marine-Displays
Tragbare Prüf- und Messgeräte
IoT-Gateways und Smart Home-Panels
Einzelhandels-POS- und Kiosk-Systeme
Bereit, mit Zuversicht zu entwerfen?
Kontaktieren Sie unser technisches Vertriebsteam, um Datenblätter, Beispiel-Initialisierungscode oder eine kostenlose Designberatung zu erhalten.
Mechanische Abmessungen
![]()
Definition der Pin-Schnittstelle
| Nein, nicht wirklich. | PIN-Name | Eingang und Ausgang | Beschreibung |
| 1 bis 2 | K | O | LED-Kathode |
| 3-4 Jahre | Eine | O | LED-Anode |
| 5 | NC | - | Geöffnet |
| 6 bis 7 | GND | Ich... | Boden |
| 8 bis 9 | VCC | Ich... | Stromversorgung 2.8V Spannung |
| 10 | NC | - | Geöffnet |
| 11 | WR | Ich... | Schreiben Sie Stroboskop-Signal-Eingabe-Pin |
| 12 | RS | Ich... | Signal auswählen |
| 13 | CS | Ich... | Eingangspin für das Chipwahlsignal |
| 14 | Forschung und Entwicklung | Ich... | Lesen von Stroboskop-Signal-Eingabe-Pin |
| 15 bis 30 | Die Daten werden in der Tabelle 1 aufgeführt. | Eingang und Ausgang | Anzeige von Daten E/A |
| 31 | Zurücksetzen | Ich... | LCM-Eingangssignal zurücksetzen |
| 32 | GND | Ich... | Boden |
Maximale absolute Grenze
| Artikel | Symbol | Wert | Einheit |
| Stromversorgungsspannung für Logik | VDD | 0.3 bis 4.6 | V |
| Eingangsspannung | Wein | VDD+0.3 | V |
| Betriebstemperatur | Topr | - 20 bis 70 | °C |
| Lagertemperatur | Tstg | - 30 bis 80 | °C |
Gleichspannungsmerkmale
| Artikel | Symbol | Min. | Typ | Maximal | Einheit |
|
BetriebSpannung |
VDD | 2.6 | 2.8 | 3.3 | V |
| Versorgungsstrom | IDD | - | - | 5 | mA |
| Eingangsspannung | HIV | 0.8VDD | - | VDD | V |
| VIL | 0 | - | 0.2VDD | V | |
|
EintrittsleckageStrom |
IIL | - Einer.0 | - | 1.0 | μA |
Hintergrundbeleuchtung Elektrooptische Eigenschaften
| Artikel | Symbol | Min. | TYP | Maximal | Einheit |
Prüfung Die Situation |
| Versorgungsspannung | Vf | - | 3.2 | 3.4 | V | Wenn= 120mA |
| Versorgungsstrom | Wenn | - | 120 | - | mA | - |
| Umspannung | - Ich weiß. | - | - | 5 | V | - |
| Leistungsausfall | Pd | - | - | - | mW | - |
| Lichtstärke für LCM |
- |
200 | - | Cd/m2 | Wenn= 120 mA | |
| Einheitlichkeit für LCM | - | - | - | - | % | Wenn = 120 mA |
| Hintergrundlichtfarbe | Weiß | |||||
Optische Eigenschaften
| - Nein. Ich weiß nicht. | Artikel | Symbol | Bedingungen | Spezifikation | Einheit | |||
| Min. | Typ | Maximal | ||||||
| 1 | Reaktionszeit | Tr+Tf | 25°C |
- |
25 |
- |
Frau. | |
| 2 | Übertragbarkeit (mit PL) | T ((%) | - | - | 6.1 | - | - | |
|
3 |
Kontrastrate |
Die |
Der Wert der Verringerung wird durch die Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung der Verringerung. AnsehenWinkel |
500 |
700 |
- |
- |
|
|
4 |
BeobachtungWinkel |
- Ich weiß. | θR |
Zinssätze |
40 | 45 | - |
Der Grad |
| θL | 40 | 45 | - | |||||
| Ich weiß. | Θ+ | 30 | 35 | - | ||||
| - Das ist... | 15 | 30 | - | |||||
